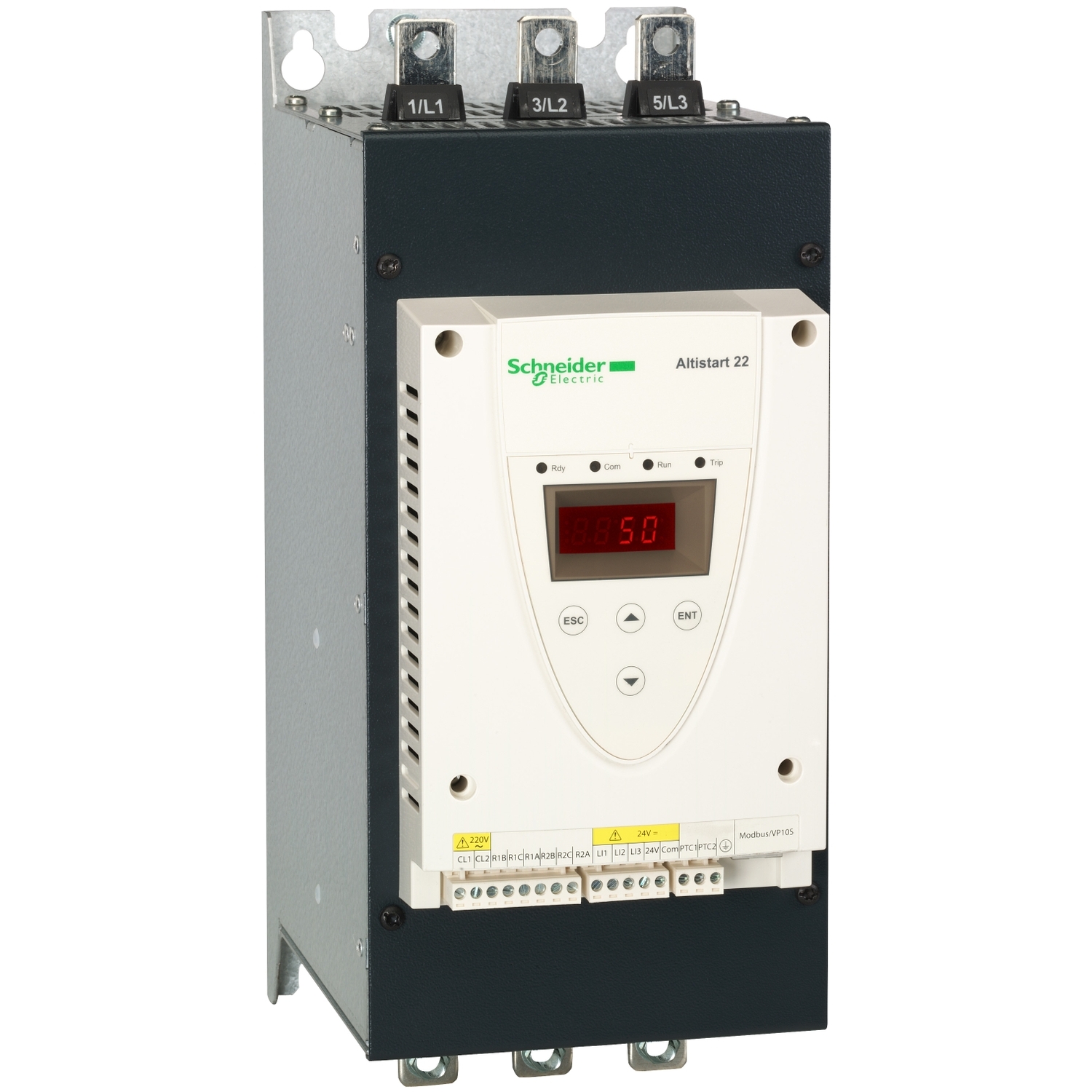

SCHNEIDER ATS22C11Q

Descrizione del Prodotto

L’Altistart 22 ATS22C11Q di Schneider Electric è un avviatore statico progettato per motori asincroni trifase, ideale per applicazioni su pompe e ventilatori. ([hsedubai.com](https://www.hsedubai.com/shop/schneider-electric-altistart-22-ats22c11q-72025?utm_source=openai))

Caratteristiche Principali

– **Gamma di prodotto**: Altistart 22
– **Tipo di prodotto o componente**: Avviatore statico
– **Destinazione del prodotto**: Motori asincroni
– **Applicazione specifica del prodotto**: Pompe e ventilatori
– **Nome componente**: ATS22
– **Numero di fasi della rete**: 3 fasi
– **Tensione nominale di alimentazione [Us]**: 230…440 V -15…10%
– **Potenza motore kW**: 39 kW a 230 V; 55 kW a 400 V; 55 kW a 440 V
– **Corrente di impostazione di fabbrica**: 100 A
– **Dissipazione di potenza in W**: 73 W per applicazioni standard
– **Categoria di utilizzo**: AC-53A
– **Tipo di avviamento**: Avviamento con controllo della coppia (corrente limitata a 3,5 In)
– **Corrente nominale di avviamento [IcL]**: 110 A per connessione nella linea di alimentazione del motore per applicazioni standard
– **Grado di protezione IP**: IP20

Caratteristiche Complementari

– **Stile di montaggio**: Con dissipatore di calore
– **Funzioni disponibili**: Bypass interno
– **Limiti di tensione di alimentazione**: 195…484 V
– **Frequenza di alimentazione**: 50…60 Hz -10…10%
– **Frequenza di rete**: 45…66 Hz
– **Connessione del dispositivo**: Nella linea di alimentazione del motore; Ai terminali delta del motore
– **Tensione del circuito di controllo [Uc]**: 230 V -15…10% 50/60 Hz
– **Consumo del circuito di controllo**: 20 W
– **Numero di uscite discrete**: 2
– **Tipo di uscita discreta**: Uscite a relè R1 230 V in funzione, allarme, scatto, fermo, non fermo, avviamento, pronto C/O; Uscite a relè R2 230 V in funzione, allarme, scatto, fermo, non fermo, avviamento, pronto C/O
– **Corrente minima di commutazione**: 100 mA a 12 V DC (uscite a relè)
– **Corrente massima di commutazione**: 5 A 250 V AC resistivo 1 uscite a relè; 5 A 30 V DC resistivo 1 uscite a relè; 2 A 250 V AC induttivo 0,4 20 ms uscite a relè; 2 A 30 V DC induttivo 7 ms uscite a relè
– **Numero di ingressi discreti**: 3
– **Tipo di ingresso discreto**: (LI1, LI2, LI3) logico, 5 mA 4,3 kOhm
– **Tensione di ingresso discreta**: 24 V <= 30 V
– **Logica di ingresso discreta**: Logica positiva LI1, LI2, LI3 allo stato 0: < 5 V e 11 V, >= 5 mA
– **Corrente di uscita**: 0,4…1 Icl regolabile
– **Ingresso sonda PTC**: 750 Ohm
– **Protocollo porta di comunicazione**: Modbus
– **Tipo di connettore**: 1 RJ45
– **Collegamento dati di comunicazione**: Serial
– **Interfaccia fisica**: RS485 multidrop
– **Velocità di trasmissione**: 4800, 9600 o 19200 bps
– **Dispositivo installato**: 31
– **Tipo di protezione**: Guasto di fase: linea; Protezione termica: motore; Protezione termica: avviatore
– **Marcatura**: CE
– **Tipo di raffreddamento**: Convezione forzata
– **Posizione operativa**: Verticale +/- 10 gradi
– **Altezza**: 356 mm
– **Larghezza**: 150 mm
– **Profondità**: 229,5 mm
– **Peso netto**: 18 kg
– **Gamma di potenza motore AC-3**: 30…50 kW a 200…240 V 3 fasi; 55…100 kW a 380…440 V 3 fasi
– **Tipo di avviatore motore**: Avviatore statico

Ambiente

– **Compatibilità elettromagnetica**: Emissioni condotte e irradiate livello A conforme a IEC 60947-4-2; Onde oscillanti smorzate livello 3 conforme a IEC 61000-4-12; Scarica elettrostatica livello 3 conforme a IEC 61000-4-2; Immunità ai transitori elettrici livello 4 conforme a IEC 61000-4-4; Immunità alle interferenze radioelettriche irradiate livello 3 conforme a IEC 61000-4-3; Impulso di tensione/corrente livello 3 conforme a IEC 61000-4-5
– **Standard**: EN/IEC 60947-4-2
– **Certificazioni del prodotto**: UL; CSA; GOST; C-Tick; CCC
– **Resistenza alle vibrazioni**: 1 gn (f= 13…200 Hz) conforme a EN/IEC 60068-2-6; 1,5 mm (f= 2…13 Hz) conforme a EN/IEC 60068-2-6
– **Resistenza agli urti**: 15 gn per 11 ms conforme a EN/IEC 60068-2-27
– **Livello di rumore**: 56 dB
– **Grado di inquinamento**: Livello 2 conforme a IEC 60664-1
– **Umidità relativa**: 0…95% senza condensa o gocciolamento d’acqua conforme a EN/IEC 60068-2-3
– **Temperatura ambiente per il funzionamento**: -10…40 °C (senza derating); 40…60 °C (con derating di corrente del 2,2% per °C)
– **Temperatura ambiente per lo stoccaggio**: -25…70 °C
– **Altitudine operativa**: 1000…< 2000 m con derating di corrente del 2,2% per ogni 100 m aggiuntivi
