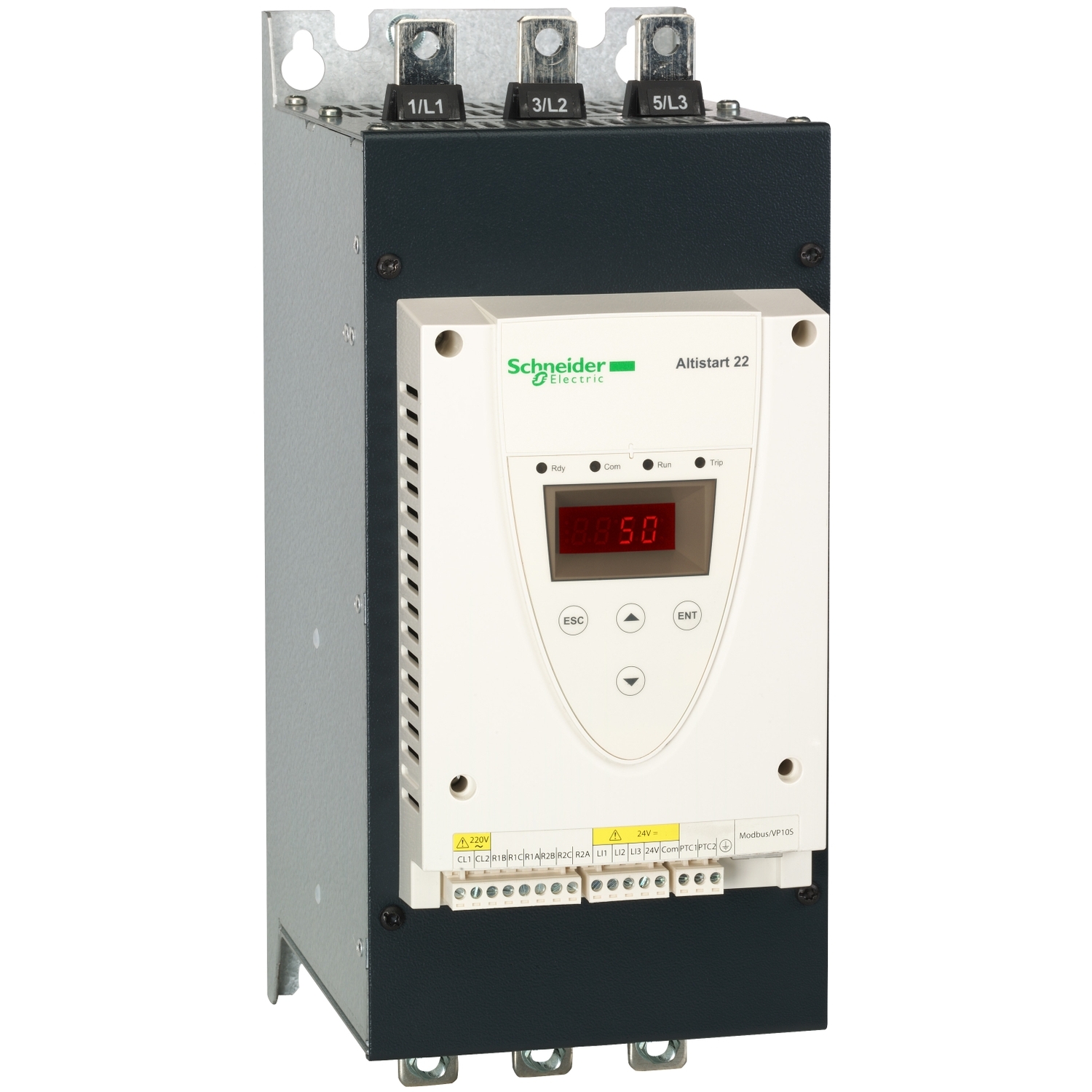

SCHNEIDER ATS22C14Q

Descrizione del Prodotto

L’ATS22C14Q è un avviatore statico della serie Altistart 22 di Schneider Electric, progettato per il controllo di motori asincroni trifase. È ideale per applicazioni come pompe, ventilatori e compressori, offrendo un avviamento e un arresto progressivi che riducono l’usura meccanica e migliorano l’efficienza operativa.

Caratteristiche Principali

– **Tensione di alimentazione:** 230…440 V (-15%…+10%)

– **Corrente nominale di esercizio (Ie) a 40°C:** 140 A

– **Potenza nominale del motore:**

– 37 kW a 230 V

– 75 kW a 400 V

– **Categoria di utilizzo:** AC-53A

– **Tipo di avviamento:** Controllo della coppia con limitazione della corrente a 3,5 volte la corrente nominale

– **Bypass interno:** Integrato

– **Grado di protezione:** IP00

Funzioni Disponibili

– **Protezione termica integrata:** Per il motore e l’avviatore

– **Ingresso per sonda termica PTC:** Per il rilevamento del surriscaldamento del motore

– **Monitoraggio delle fasi:** Rilevamento della sequenza e perdita di fase

– **Comunicazione:** Porta seriale Modbus tramite connettore RJ45

– **Ingressi e uscite discrete:**

– 3 ingressi logici

– 2 uscite a relè programmabili

Specifiche Tecniche

– **Tensione di alimentazione del circuito di controllo:** 230 V (-15%…+10%) a 50/60 Hz

– **Consumo del circuito di controllo:** 20 W

– **Frequenza di rete:** 45…66 Hz

– **Posizione di montaggio:** Verticale con inclinazione massima di ±10°

– **Dimensioni (L x A x P):** 150 mm x 356 mm x 229,5 mm

– **Peso netto:** 18 kg

Ambiente Operativo

– **Temperatura ambiente per il funzionamento:**

– Da -10°C a 40°C senza derating

– Da 40°C a 60°C con derating della corrente del 2,2% per °C

– **Umidità relativa:** 0…95% senza condensa o gocciolamento

– **Altitudine operativa:**

– Fino a 1000 m senza derating

– Oltre 1000 m con derating della corrente del 2,2% per ogni 100 m aggiuntivi

Certificazioni e Conformità

– **Standard:** IEC 60947-4-2

– **Certificazioni:** UL, CSA, C-Tick, GOST, CCC

– **Compatibilità elettromagnetica:**

– Emissioni condotte e irradiate livello A conformi a IEC 60947-4-2

– Immunità alle scariche elettrostatiche livello 3 conformi a IEC 61000-4-2

– Immunità ai transitori elettrici livello 4 conformi a IEC 61000-4-4

Note Aggiuntive

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un rappresentante autorizzato.
