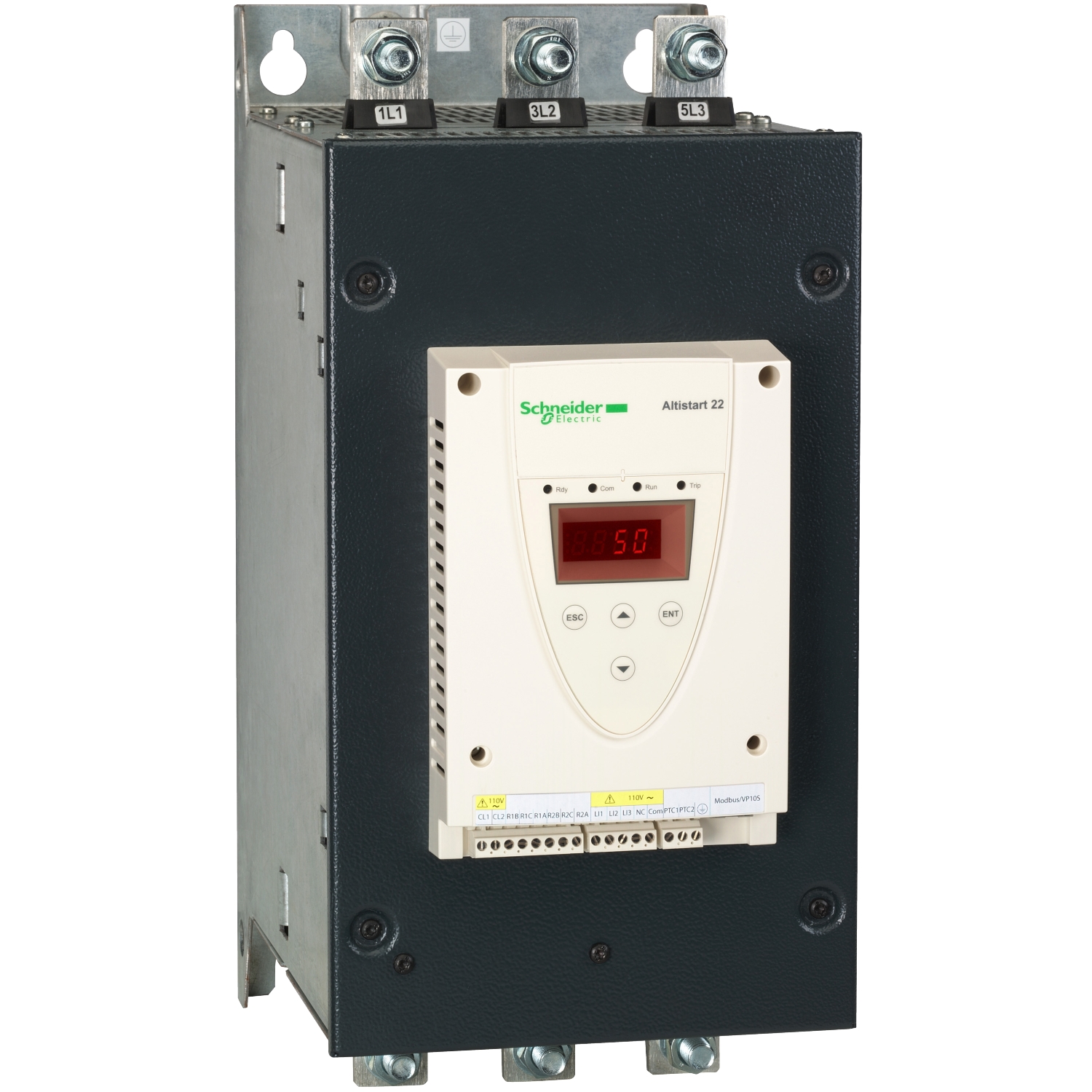

SCHNEIDER ATS22C32Q

Descrizione del Prodotto

L’ATS22C32Q di Schneider Electric è un avviatore statico progettato per motori asincroni trifase, ideale per applicazioni come pompe e ventilatori.

Caratteristiche Principali

– Gamma di tensione di alimentazione: 230…440 V (-15%…+10%)

– Potenza nominale del motore: 90 kW a 230 V; 160 kW a 400 V e 440 V

– Corrente nominale di esercizio: 320 A a 40°C

– Categoria di utilizzo: AC-53A

– Tipo di avviamento: Avvio con controllo della coppia (limitazione della corrente a 3,5 In)

– Bypass interno: Sì

– Protezione termica integrata: Sì

– Protocollo di comunicazione: Modbus

– Grado di protezione: IP00

– Dimensioni (L x A x P): 206 x 425 x 299 mm

– Peso: 33 kg

Funzioni Disponibili

– Protezione termica del motore: Monitoraggio e protezione contro il surriscaldamento

– Protezione termica dell’avviatore: Salvaguardia contro il surriscaldamento interno

– Gestione del bypass interno: Ottimizzazione dell’efficienza energetica durante il funzionamento

– Monitoraggio delle fasi: Rilevamento di guasti o squilibri di fase

– Ingresso per sonda termica PTC: Rilevamento avanzato del surriscaldamento del motore

Specifiche Ambientali

– Temperatura di funzionamento: -10…40°C (senza derating); fino a 60°C con derating di corrente del 2,2% per °C

– Altitudine operativa: Fino a 1000 m senza derating; oltre 1000 m con derating di corrente del 2,2% ogni 100 m aggiuntivi

– Umidità relativa: 0…95% senza condensa o gocciolamento

Certificazioni

– UL

– CCC

– C-Tick

– CSA

– GOST

– CE

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
