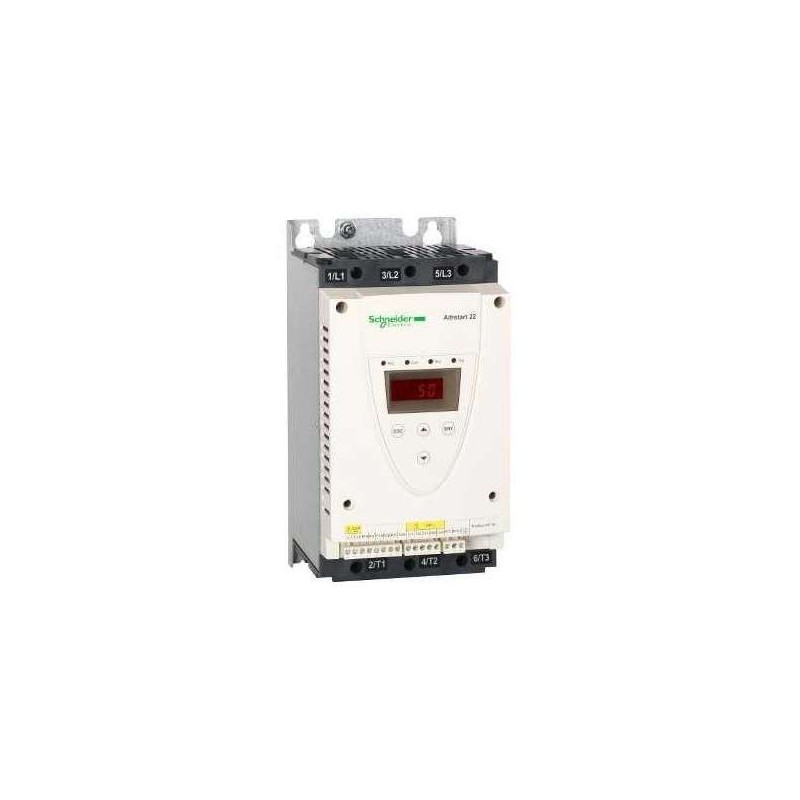

SCHNEIDER ATS22D47Q

Descrizione del prodotto

L’avviatore statico Altistart 22 ATS22D47Q di Schneider Electric è progettato per l’avvio e l’arresto progressivi di motori asincroni trifase. È ideale per applicazioni come pompe centrifughe e a pistone, ventilatori, compressori a vite e apparecchiature per la movimentazione dei materiali. Dispone di un ingresso per sonda termica PTC per rilevare il surriscaldamento del motore e offre numerose funzioni di monitoraggio. Inoltre, è dotato di un bypass integrato ed è compatibile con il software SoMove per il salvataggio e il trasferimento delle impostazioni di configurazione.

Caratteristiche tecniche

Corrente d’esercizio nominale (Ie) a 40°C: 47 A

Tensione d’esercizio nominale (Ue): 230 V

Potenza nominale motore trifase a 230 V: 11 kW

Potenza nominale motore trifase a 400-440 V: 22 kW

Tensione di alimentazione pilota nominale (Us) per AC 50 Hz: 230 V

Tensione di alimentazione pilota nominale (Us) per AC 60 Hz: 220 V

Tensione di alimentazione pilota nominale (Us) per DC: 24 V

Temperatura ambiente nominale senza derating: 40 °C

Protezione integrata contro il sovraccarico del motore: Sì

Regolazione della coppia: Sì

Grado di protezione (IP): IP20

Dimensioni (L x H x P): 130 x 265 x 169 mm

Peso: 7 kg

Applicazioni

Il modello ATS22D47Q è adatto per l’avvio e l’arresto di macchine semplici e complesse, tra cui:

• Pompe centrifughe e a pistone
• Ventilatori
• Compressori a vite
• Apparecchiature per la movimentazione dei materiali

Funzionalità aggiuntive

Il dispositivo offre le seguenti funzionalità:

• Ingresso per sonda termica PTC per rilevare il surriscaldamento del motore
• Bypass integrato
• Compatibilità con il software SoMove per il salvataggio e il trasferimento delle impostazioni di configurazione

Documentazione

Per ulteriori dettagli tecnici e istruzioni di installazione, si consiglia di consultare la scheda tecnica ufficiale fornita da Schneider Electric.
