Descrizione del Prodotto

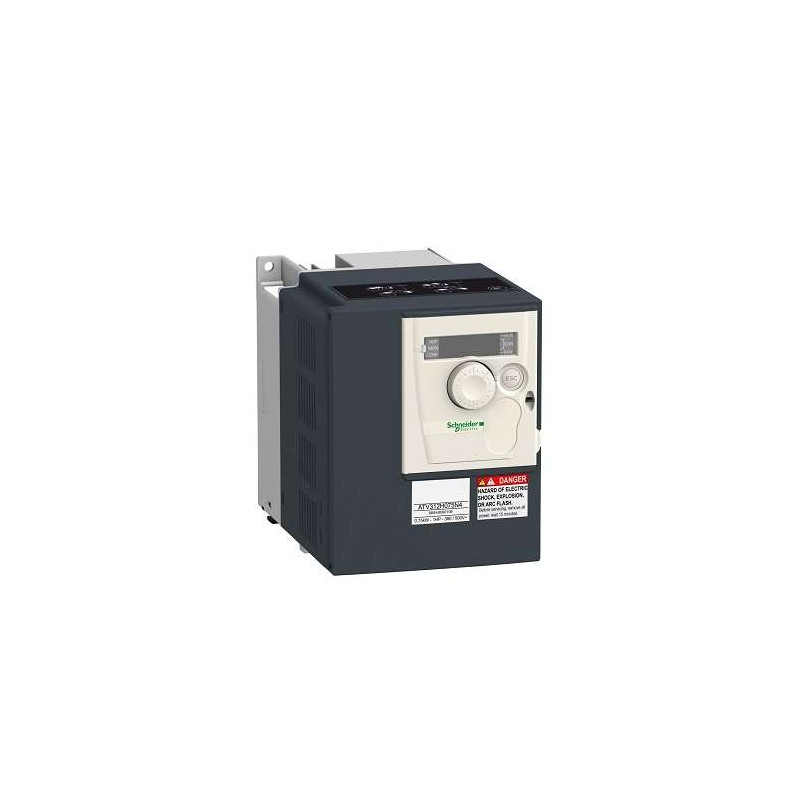

Il variatore di velocità ATV312H075N4 della serie Altivar 312 di Schneider Electric è progettato per il controllo di motori asincroni trifase, offrendo una soluzione efficiente per applicazioni industriali e commerciali. Questo modello supporta una potenza motore di 0,75 kW (1 HP) e una tensione di alimentazione trifase compresa tra 380 e 500 V.
Caratteristiche Principali
– Potenza motore: 0,75 kW (1 HP)
– Tensione di alimentazione: 380…500 V (-15…+10%)
– Frequenza di alimentazione: 50…60 Hz (-5…+5%)
– Numero di fasi: 3
– Corrente di linea: 3,6 A a 380 V; 2,7 A a 500 V
– Potenza apparente: 2,4 kVA
– Corrente transitoria massima: 3,5 A per 60 s
– Potenza dissipata: 41 W a carico nominale
– Gamma di velocità: 1…50
– Profilo di controllo: Controllo vettoriale di flusso senza sensore con segnale PWM
– Filtraggio EMC: Integrato
– Grado di protezione: IP20 sulla parte superiore senza piastra di protezione; IP21 sui terminali di connessione; IP31 sulla parte superiore; IP41 sulla parte superiore
– Protocolli di comunicazione: CANopen, Modbus
– Connessioni elettriche: Terminali L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- (5 mm² AWG 10); Terminali Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6 (2,5 mm² AWG 14)
– Alimentazione interna: Per ingressi logici a 19…30 V; Per potenziometro di riferimento (2,2 a 10 kOhm) a 10…10,8 V
– Carte opzionali: Scheda di comunicazione CANopen daisy chain, DeviceNet, Fipio, Modbus TCP, Profibus DP
Dimensioni e Peso
– Altezza: 143 mm
– Larghezza: 107 mm
– Profondità: 152 mm
– Peso: 1,8 kg
Informazioni Aggiuntive
Si prega di notare che il modello ATV312H075N4 è stato dichiarato obsoleto il 26 gennaio 2021. La sostituzione consigliata per questa referenza è il modello ATV320U07N4C. Per ulteriori dettagli e specifiche tecniche, si consiglia di consultare la documentazione ufficiale di Schneider Electric o di contattare un rappresentante autorizzato.
