Descrizione del Prodotto

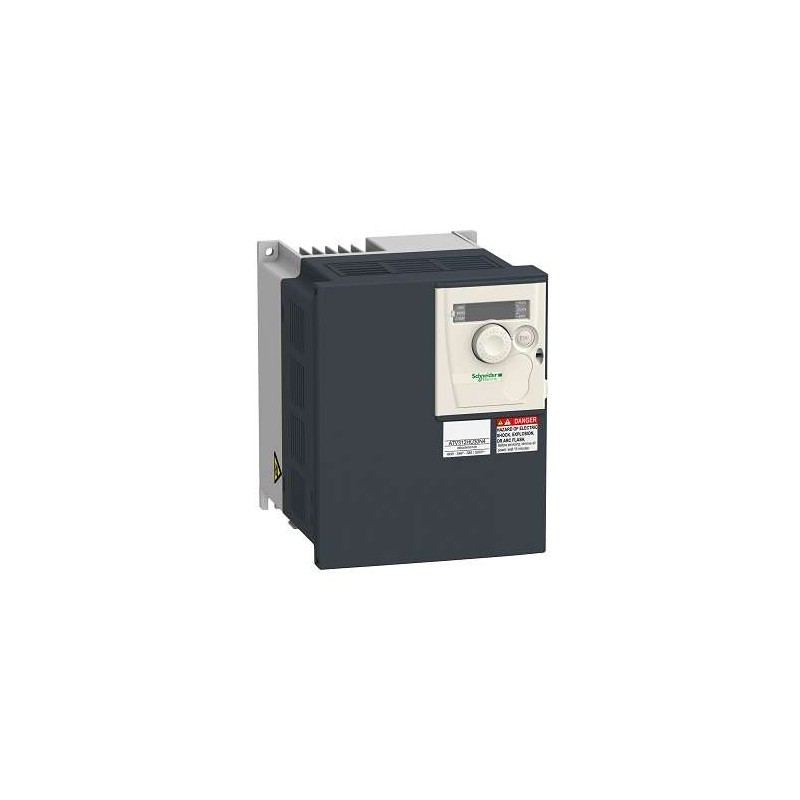

L’ATV312HU22N4 è un variatore di velocità della serie Altivar 312 di Schneider Electric, progettato per il controllo di motori asincroni in applicazioni industriali. Offre un controllo preciso della velocità e una facile integrazione nei sistemi di automazione grazie alle sue interfacce di comunicazione integrate.
Specifiche Tecniche
- Potenza del motore: 2,2 kW (3 HP)
- Tensione di alimentazione: 380-500 V AC (-15%…+10%)
- Frequenza di alimentazione: 50/60 Hz (-5%…+5%)
- Numero di fasi: Trifase
- Corrente di linea: 6,7 A a 500 V; 8,9 A a 380 V
- Potenza apparente: 5,9 kVA
- Corrente transitoria massima: 8,3 A per 60 s
- Potenza dissipata: 79 W a carico nominale
- Gamma di velocità: 1…50
- Profilo di controllo del motore asincrono: Coppia costante predefinita; controllo vettoriale di flusso senza sensore con segnale PWM
- Connessioni elettriche: Terminali da 2,5 mm² AWG 14 per Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6; terminali da 5 mm² AWG 10 per L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-
- Alimentazione interna: Per ingressi logici: 19…30 V, ≤100 mA con protezione da sovraccarico e cortocircuito; per potenziometro di riferimento (2,2-10 kΩ): 10…10,8 V, ≤10 mA con protezione da sovraccarico e cortocircuito
- Protocolli di comunicazione: CANopen, Modbus
- Grado di protezione IP: IP20 sulla parte superiore senza piastra di copertura; IP21 sui terminali di connessione; IP31 sulla parte superiore; IP41 sulla parte superiore
- Carte opzionali: Scheda di comunicazione CANopen in cascata, DeviceNet, Fipio, Modbus TCP, Profibus DP
Dimensioni e Peso
- Altezza: 184 mm
- Larghezza: 142 mm
- Profondità: 152 mm
- Peso: 2,35 kg
Caratteristiche Aggiuntive
- Filtro EMC integrato: Sì
- Metodo di controllo: Controllo vettoriale senza sensore con modulazione di larghezza di impulso (PWM)
- Frequenza di uscita massima: 500 Hz
- Compatibilità ambientale: Mercury free; conformità RoHS
Note
L’ATV312HU22N4 è stato dichiarato obsoleto il 1° novembre 2020. Si consiglia di verificare la disponibilità di modelli sostitutivi o aggiornati.
