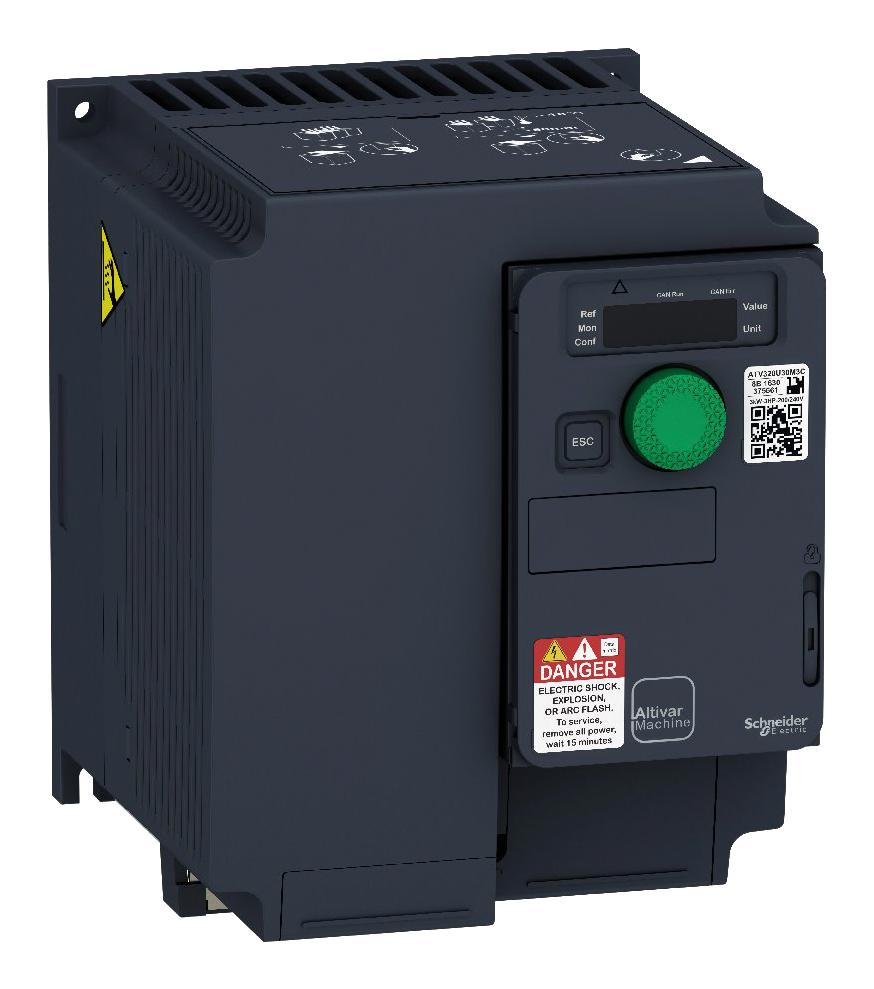

SCHNEIDER ATV320U15N4C

Descrizione del Prodotto

Il variatore di velocità Altivar Machine ATV320U15N4C di Schneider Electric è progettato per controllare motori asincroni e sincroni trifase con una potenza nominale fino a 1,5 kW. È ideale per applicazioni in macchine industriali e commerciali, come imballaggi, movimentazione dei materiali, attuatori meccanici e dispositivi di sollevamento. Il design compatto consente l’installazione verticale, ottimizzando lo spazio all’interno dei quadri macchina.

Caratteristiche Principali

– Tensione di alimentazione: 380…500 V
– Frequenza di rete: 50/60 Hz
– Numero di fasi in ingresso: 3
– Numero di fasi in uscita: 3
– Frequenza massima di uscita: 599 Hz
– Corrente nominale di uscita (I2N): 4,1 A
– Potenza massima erogata con carico quadratico: 1,5 kW
– Grado di protezione: IP20
– Dimensioni (L x A x P): 105 mm x 142 mm x 158 mm
– Peso: 1,5 kg
– Filtro EMC integrato: Classe C2
– Chopper di frenatura integrato: Sì
– Controllo motore sincrono: Controllo vettoriale senza sensore
– Sovraccarico transitorio: 170…200% della coppia nominale del motore
– Temperatura ambiente di funzionamento: -10…50 °C senza derating; 50…60 °C con derating
– Umidità relativa ammessa: Classe 3K5 secondo EN 60721-3
– Categoria di sovratensione: III
– Grado di inquinamento: 2
– Conformità alle normative: CE, UL, CSA, EAC, RCM
– Protocolli supportati: Modbus, CANopen, EtherNet/IP, PROFINET IO, PROFIBUS, DeviceNet
– Numero di ingressi digitali: 6
– Numero di uscite digitali: 1
– Numero di ingressi analogici: 3
– Numero di uscite analogiche: 1
– Interfacce hardware: 1 RS485, 1 altro
– Connessione PC: Sì
– Funzionamento a 4 quadranti: Sì
– Tipo di convertitore: Inverter a tensione impressa (VSI)
– Tolleranza simmetrica relativa della tensione di rete: ±10%
– Tolleranza simmetrica relativa della frequenza di rete: ±5%
– Applicazione in ambito industriale: Sì
– Applicazione in ambito residenziale e commerciale: No

Vantaggi

– Risparmio di tempo e spazio grazie al design compatto
– Riduzione dei tempi di inattività e dei costi di manutenzione
– Ottimizzato per applicazioni di ventilazione e pompaggio, con risparmi energetici fino al 30%
– Connettività avanzata per una facile integrazione nelle architetture di automazione
– Controllo di motori asincroni e sincroni, inclusi motori IE2, IE3 e PM

Sostenibilità

– Impronta di carbonio: 1368 kg CO₂ eq. per l’intero ciclo di vita
– Confezione realizzata con cartone riciclato (contenuto minimo del 70%)
– Contributo alla riduzione delle emissioni durante la fase di utilizzo in condizioni specifiche
– Partecipazione al programma “Use Better, Use Longer, Use Again” di Schneider Electric per prolungare la durata dei prodotti e migliorare la riciclabilità

Documentazione

– Scheda tecnica del prodotto
– Manuale di installazione
– Certificato REACH
– Certificazione materiali pericolosi
– Istruzioni di smaltimento
– Profilo ambientale
– Catalogo prodotto

Note

Per ulteriori informazioni, consultare la documentazione fornita o visitare il sito ufficiale di Schneider Electric.
