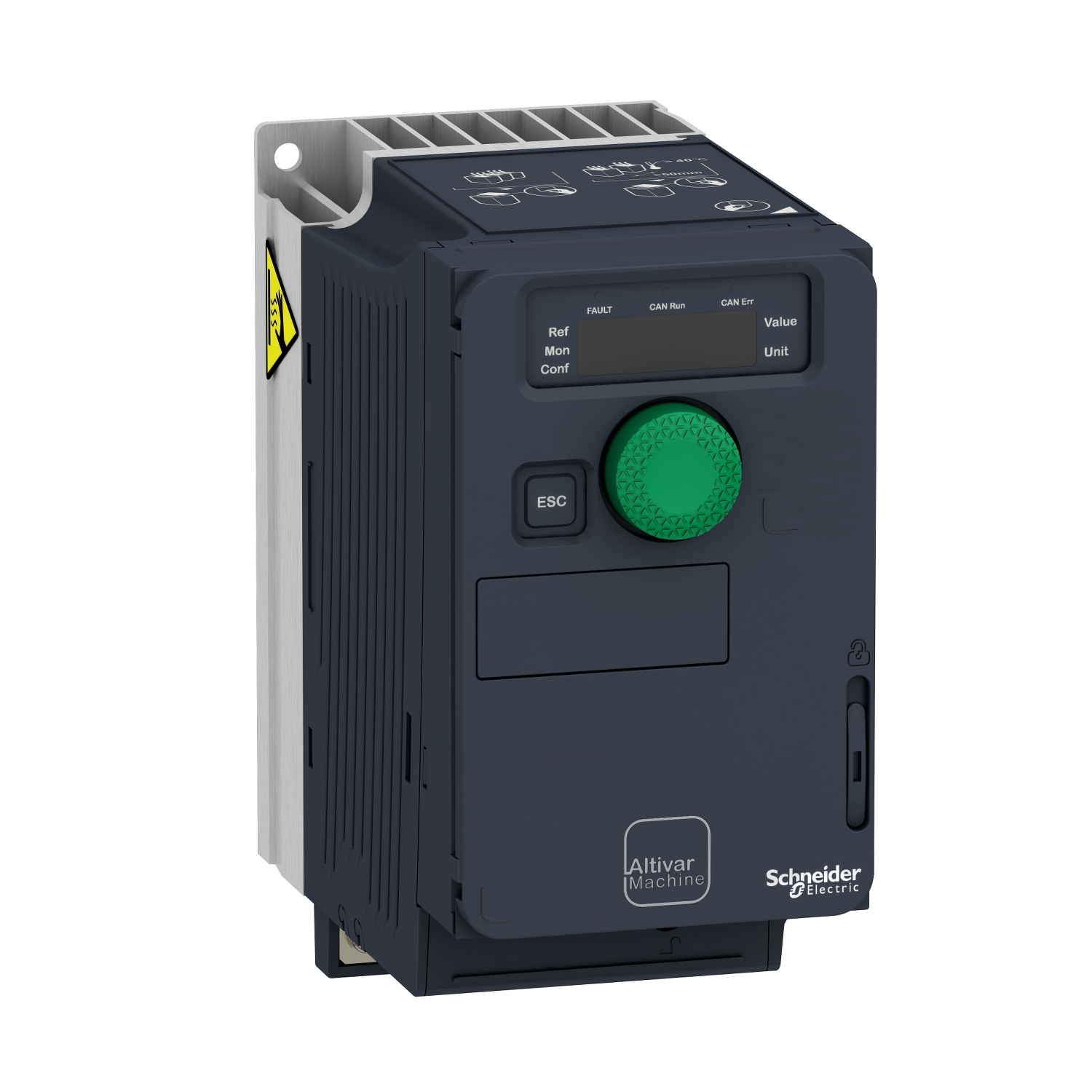

SCHNEIDER ATV320U22M2C

Descrizione del Prodotto

Il variatore di velocità Altivar 320 (ATV320U22M2C) di Schneider Electric è progettato per controllare motori sincroni e asincroni monofase con una potenza nominale fino a 2,2 kW (3 HP) e una tensione di alimentazione da 200 a 240 V AC. Questo dispositivo è ideale per applicazioni in macchine industriali e commerciali, come imballaggi, movimentazione dei materiali, attuatori meccanici e dispositivi di sollevamento. Il design compatto consente un’installazione efficiente, riducendo l’ingombro e permettendo il montaggio verticale all’interno del telaio della macchina. Inoltre, la connettività avanzata, inclusi i protocolli CANopen e Modbus, facilita l’integrazione nelle architetture di automazione senza necessità di apparecchiature di rete aggiuntive.

Specifiche Tecniche

– Tipo di Prodotto: Convertitore di frequenza ≤ 1 kV
– Potenza Nominale: 2,2 kW (3 HP)
– Tensione di Alimentazione: 200…240 V AC monofase
– Corrente di Uscita Nominale (I2N): 11 A
– Frequenza di Rete: 50/60 Hz
– Frequenza di Uscita Massima: 599 Hz
– Numero di Fasi in Ingresso: 1
– Numero di Fasi in Uscita: 3
– Numero di Ingressi Analogici: 3
– Numero di Ingressi Digitali: 6
– Numero di Uscite Analogiche: 1
– Numero di Uscite Digitali: 1
– Numero di Interfacce RS485: 1
– Protocolli Supportati: Modbus, CANopen, EtherNet/IP, PROFINET IO, DeviceNet, PROFIBUS
– Grado di Protezione (IP): IP20
– Dimensioni (L x A x P): 105 mm x 142 mm x 158 mm
– Peso Netto: 1,6 kg
– Temperatura di Funzionamento: da -10°C a +50°C senza derating; fino a +60°C con derating
– Temperatura di Stoccaggio: da -25°C a +70°C
– Filtro EMC: Classe C2 integrato
– Chopper di Frenatura Integrato: No
– Funzionamento a 4 Quadranti: Sì
– Montaggio: A parete
– Connettività PC: Sì
– Elemento di Comando Integrato: Sì
– Interfaccia Ottica: No
– Tipo di Convertitore: Inverter a tensione impressa
– Tipo di Protezione (NEMA): 1
– Tolleranza di Frequenza di Rete Simmetrica Relativa: ±5%
– Tolleranza di Tensione di Rete Simmetrica Relativa: ±10%
– Impiego Ammesso in Ambito Industriale: Sì
– Impiego Ammesso in Ambito Residenziale e Commerciale: No

Caratteristiche Speciali

– Funzionalità di Automazione Avanzate: Include funzionalità avanzate per l’automazione, garantendo prestazioni elevate anche a basse velocità e precisione dinamica per applicazioni di avvio/arresto.
– Controllo Combinato di Motori ad Anello Aperto: Supporta il controllo combinato di motori sincroni e asincroni in modalità ad anello aperto.
– Efficienza Energetica: Progettato per migliorare l’efficacia della macchina e contribuire al risparmio energetico.

Informazioni del Produttore

– Produttore: Schneider Electric
– Indirizzo: Via Circonvallazione Est, 1, 24040 Stezzano (BG), Italia
– Sito Web: https://www.se.com/it/it/

Documentazione

– Guida all’Installazione: Disponibile sul sito ufficiale di Schneider Electric.
– Catalogo: Consultabile online per ulteriori dettagli sui prodotti della serie Altivar 320.
– Dichiarazione RoHS: Conforme alle direttive RoHS per la restrizione di sostanze pericolose.
– PEP – Profilo Ambientale del Prodotto: Fornisce informazioni sull’impatto ambientale del prodotto.
– Istruzioni per la Fine del Ciclo di Vita del Prodotto: Linee guida per lo smaltimento responsabile del prodotto a fine vita.

Note

Le specifiche tecniche e le caratteristiche del prodotto possono variare in base alle esigenze applicative e alle configurazioni specifiche. Si consiglia di consultare la documentazione ufficiale di Schneider Electric o di contattare un rappresentante autorizzato per informazioni dettagliate e aggiornate.
