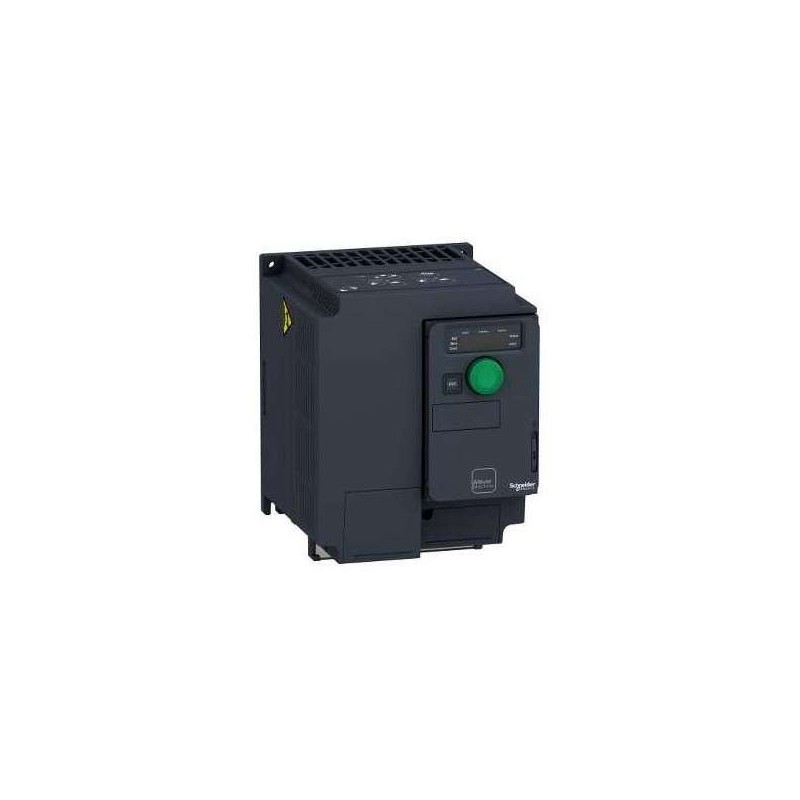

SCHNEIDER ATV320U30N4C

Descrizione del Prodotto

Il variatore di velocità Altivar 320 modello ATV320U30N4C di Schneider Electric è progettato per il controllo di motori sincroni e asincroni trifase con una potenza nominale fino a 3 kW (4 HP) e una tensione di alimentazione compresa tra 380 e 500 V AC. Questo dispositivo è ideale per applicazioni industriali e commerciali, come macchine per imballaggio, movimentazione materiali, attuatori meccanici e sistemi di sollevamento. Grazie al suo design compatto, consente un’installazione efficiente in spazi ridotti, facilitando l’integrazione in strutture modulari.

Caratteristiche Principali

– Potenza Nominale: 3 kW (4 HP) per servizio pesante.
– Tensione di Ingresso: 380–500 V AC, trifase.
– Corrente di Uscita: 7,1 A a 380 V; 8,4 A a 500 V (servizio pesante).
– Filtro EMC Integrato: Classe C2.
– Supporto per Motori: Sincroni e asincroni.
– Modalità di Controllo: V/f, controllo vettoriale senza sensore, controllo di coppia.
– Ingressi/Uscite Digitali: 7 ingressi logici (incluso STO), 3 uscite logiche, 1 uscita relè.
– Ingressi/Uscite Analogiche: 3 ingressi (tensione/corrente), 1 uscita analogica configurabile.
– Sicurezza: Funzione Safe Torque Off (STO) integrata.

Specifiche Tecniche

– Numero di Catalogo: ATV320U30N4C.
– Frequenza di Uscita: 0,1–599 Hz.
– Frequenza di Commutazione: 4 kHz standard, regolabile fino a 16 kHz (con derating sopra 12 kHz).
– Montaggio: Formato “book” verticale, tolleranza verticale di ±10°.
– Protezione: IP20.
– Dimensioni (LxAxP): 150 x 184 x 158 mm.
– Peso: Circa 2,1 kg.
– Funzioni di Protezione: STO, sovracorrente, perdita di fase, cortocircuito, surriscaldamento.
– Certificazioni e Conformità: CE, UL, CSA, RoHS, ATEX, GOST, EAC; EMC conforme agli standard IEC.

Applicazioni

– Controllo Compatto: Pompe, ventilatori, nastri trasportatori e miscelatori.
– Macchine OEM: Dove l’efficienza dello spazio è critica.
– Sistemi di Ventilazione e Gestione dei Fluidi.
– Automazione Industriale: Richiede conformità agli standard EMC e di sicurezza.
– Installazione Modulare: Impilamento verticale in strutture di macchine.

Vantaggi del Prodotto

– Prestazioni Elevate: In un formato compatto.
– Filtro EMC Integrato: Per ambienti con alimentazione pulita.
– Controllo Flessibile: Supporta motori sincroni e asincroni.
– Sicurezza Integrata: Funzione STO per la protezione del personale.
– Capacità I/O Estese: Riduce la necessità di moduli esterni.
