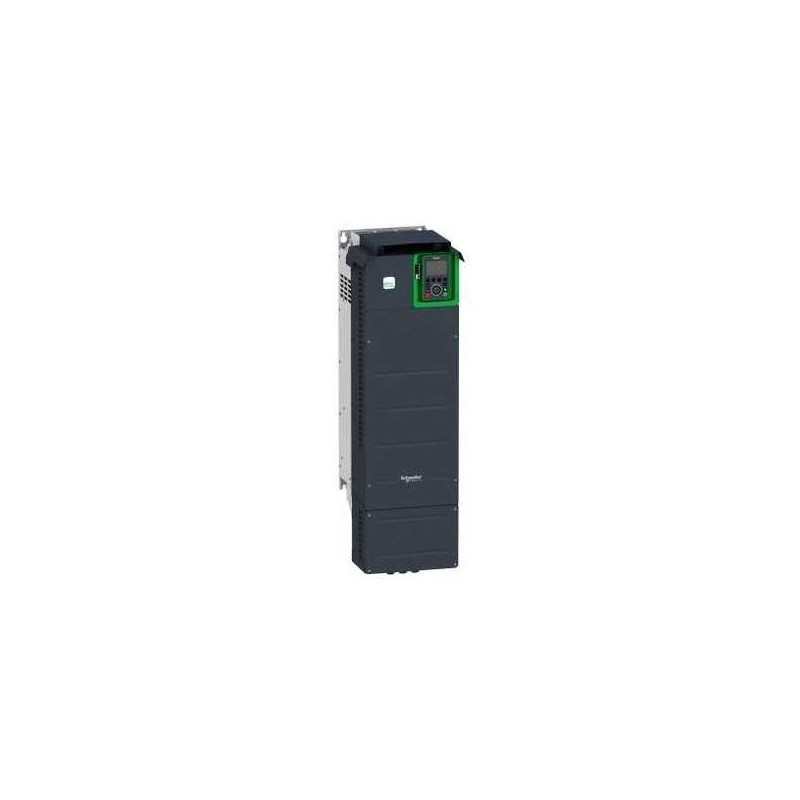

SCHNEIDER ATV630D55N4

Descrizione del Prodotto

Il variatore di velocità Altivar Process ATV630D55N4 di Schneider Electric è progettato per applicazioni industriali e di pubblica utilità, offrendo funzionalità avanzate per il controllo e il monitoraggio dei processi. Supporta motori asincroni e sincroni trifase, con una potenza nominale fino a 55 kW (75 HP) in modalità normale e 45 kW (60 HP) in modalità con sovraccarico elevato. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

Caratteristiche Principali

– **Tensione di Alimentazione:** 380-480 V AC con tolleranza del -15%/+10%. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Frequenza di Alimentazione:** 50/60 Hz con tolleranza del ±5%. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Corrente di Linea:** 97,2 A a 380 V in modalità normale; 84,2 A a 480 V in modalità normale; 81,4 A a 380 V in modalità con sovraccarico elevato; 71,8 A a 480 V in modalità con sovraccarico elevato. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Frequenza di Uscita:** Da 0,1 a 500 Hz. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Grado di Protezione:** IP21 conforme a IEC 61800-5-1 e IEC 60529. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Dimensioni:** Larghezza 290 mm, Altezza 922 mm, Profondità 323 mm. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Peso:** 56,5 kg. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

Funzionalità Integrate

– **Misurazione dell’Energia:** Dashboard integrato per la misurazione dell’alimentazione e dell’energia. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Monitoraggio dei Processi:** Funzioni integrate per il monitoraggio e il controllo dei processi. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Risparmio Energetico:** Funzione Stop&Go per ridurre il consumo di energia in modalità standby. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

Interfacce di Comunicazione

– **Ethernet:** Porta Ethernet integrata per la comunicazione Modbus TCP. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Seriale:** Due porte seriali per la comunicazione Modbus RTU. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Protocolli Supportati:** Modbus, Modbus TCP, EtherNet/IP, PROFINET IO, DeviceNet. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

Ingressi e Uscite

– **Ingressi Analogici:** 3 ingressi analogici configurabili per tensione (0-10 V) o corrente (0-20 mA). ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Uscite Analogiche:** 2 uscite analogiche configurabili per tensione (0-10 V) o corrente (0-20 mA). ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Ingressi Digitali:** 6 ingressi digitali configurabili. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Uscite Digitali:** 3 uscite a relè configurabili. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

Applicazioni Tipiche

– **Settore Idrico:** Trattamento delle acque e delle acque reflue. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Industria Mineraria:** Settore minerario, dei minerali e dei metalli. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Petrolio e Gas:** Applicazioni nel settore petrolifero e del gas. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Alimentare e Bevande:** Processi nell’industria alimentare e delle bevande. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

Certificazioni e Conformità

– **Certificazioni:** UL, CSA, ATEX, DNV-GL, TUV. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

– **Standard di Conformità:** IEC 61800-3, IEC 61800-5-1, IEC 61508, IEC 60721-3. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))

Note Aggiuntive

Il variatore di velocità ATV630D55N4 è progettato per essere montato a parete in posizione verticale con una tolleranza di ±10°. È dotato di un filtro EMC integrato conforme alla categoria C3 secondo EN/IEC 61800-3, garantendo un’elevata compatibilità elettromagnetica. ([se.com](https://www.se.com/it/it/product/ATV630D55N4/variatore-di-velocit%C3%A0-atv630-55-kw-380480-v-ip21-ul-tipo-1-wall-mounting/?utm_source=openai))
