Descrizione del Prodotto

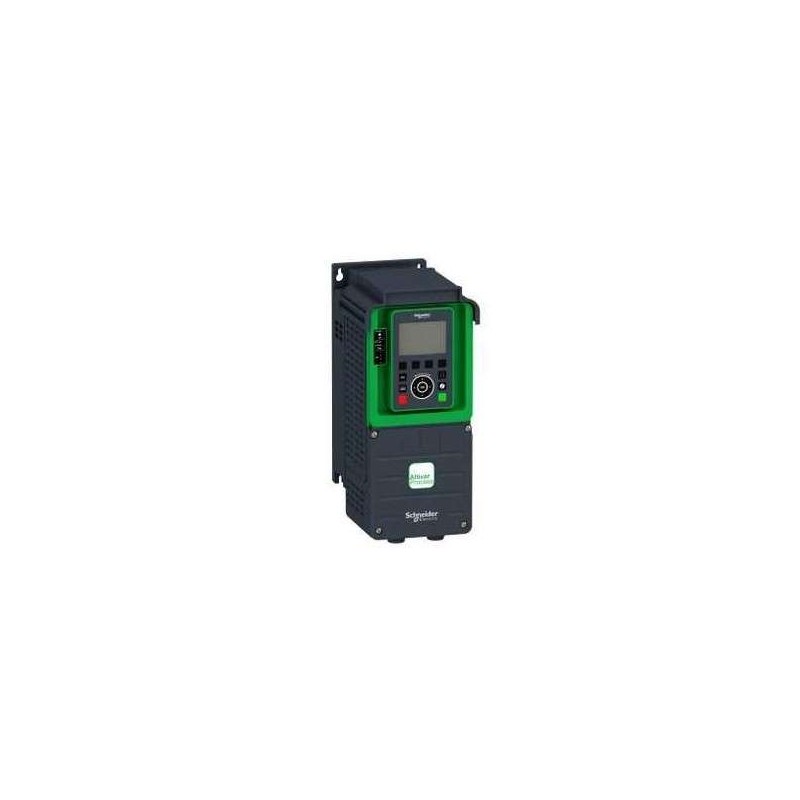

Il variatore di velocità Altivar Process ATV630U22N4 di Schneider Electric è progettato per applicazioni industriali e di utilità, offrendo controllo avanzato dei processi e risparmio energetico. È adatto per motori asincroni e sincroni, con una potenza nominale fino a 2,2 kW (3 HP) in modalità normale e 1,5 kW (2 HP) in modalità pesante.
Caratteristiche Principali
– Gamma di tensione di alimentazione: 380…480 V AC
– Frequenza di alimentazione: 50/60 Hz con tolleranza del ±5%
– Corrente di linea: 4,3 A a 380 V in modalità normale; 3,1 A a 380 V in modalità pesante
– Corrente di uscita continua: 5,6 A a 4 kHz in modalità normale; 4 A a 4 kHz in modalità pesante
– Frequenza di uscita: 0,1…500 Hz
– Filtro EMC integrato: Conforme a EN/IEC 61800-3 categoria C2 (fino a 50 m di cavo motore) e categoria C3 (fino a 150 m di cavo motore)
– Grado di protezione: IP21 conforme a IEC 61800-5-1 e IEC 60529
– Funzione di sicurezza: STO (Safe Torque Off) SIL 3
Interfacce di Comunicazione
– Porte integrate: 1 porta Ethernet, 2 porte seriali RS485
– Protocolli supportati: Modbus TCP, Modbus seriale, Ethernet/IP, PROFINET, DeviceNet, CANopen
Ingressi/Uscite
– Ingressi analogici: 3
– Ingressi digitali: 6
– Uscite analogiche: 2
– Uscite relè: 3
Dimensioni e Montaggio
– Montaggio: A parete in posizione verticale (±10°)
– Dimensioni (L x A x P): 144 mm x 350 mm x 203 mm
– Peso: 4,5 kg
Applicazioni Tipiche
Il variatore ATV630U22N4 è ideale per applicazioni nel trattamento e gestione dei fluidi, come nei settori dell’acqua e delle acque reflue, minerario, petrolifero e del gas, nonché nell’industria alimentare e delle bevande. Offre funzionalità integrate per il monitoraggio e il controllo dei processi, contribuendo al risparmio energetico e all’efficienza operativa.
Certificazioni e Conformità
– Certificazioni: UL, CSA, ATEX, TÜV, DNV-GL
– Conformità agli standard: EN/IEC 61800-3, EN/IEC 61800-5-1, IEC 61000-3-12, IEC 61508, IEC 13849-1
Note Ambientali
– Temperatura di funzionamento: -15…50 °C senza derating; fino a 60 °C con derating
– Altitudine operativa: Fino a 1000 m senza derating; fino a 4800 m con derating dell’1% ogni 100 m
– Umidità relativa: 5…95% senza condensa
