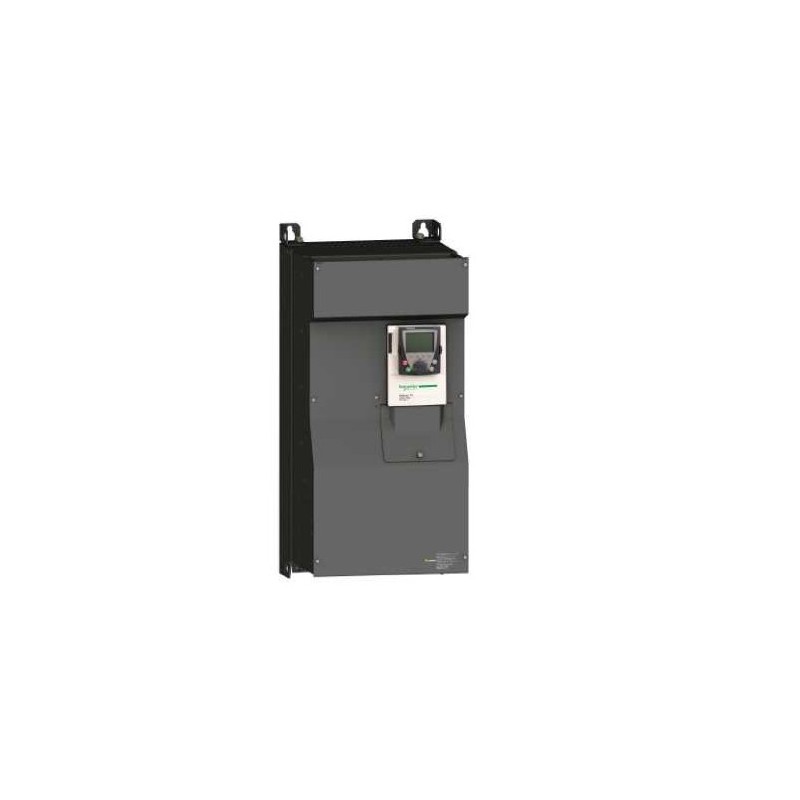

SCHNEIDER ATV71HC13N4

Descrizione del Prodotto

Il variatore di velocità Schneider Electric Altivar 71 modello ATV71HC13N4 è progettato per applicazioni industriali complesse e ad alta potenza, offrendo un controllo preciso e affidabile dei motori asincroni trifase.

Specifiche Tecniche

– Potenza del motore: 132 kW (200 HP) per tensioni da 380 a 480 V trifase.
– Tensione di alimentazione: 380…480 V (-15%…+10%).
– Corrente di linea: 239 A a 380 V; 192 A a 480 V.
– Frequenza di uscita: da 0,1 a 500 Hz.
– Sovraccarico: 150% per 60 secondi; 165% per 2 secondi.
– Grado di protezione: IP20.
– Dimensioni: 340 mm (larghezza) x 377 mm (profondità) x 1190 mm (altezza).
– Peso: 116 kg.

Caratteristiche Principali

– Controllo vettoriale di flusso con o senza feedback da encoder per motori asincroni.
– Controllo di motori sincroni con o senza feedback da encoder.
– Controllo in velocità o coppia.
– Tempi di risposta di 2 ms ± 0,5 ms.
– Porte integrate Modbus e CANopen.
– Display grafico multilingue per una configurazione semplice.
– Funzioni di protezione avanzate, inclusa la funzione di sicurezza “Power Removal”.

Ingressi/Uscite

– 7 ingressi digitali.
– 2 ingressi analogici.
– 1 uscita analogica.
– 2 uscite a relè.

Applicazioni Tipiche

– Movimentazione materiali.
– Sollevamento.
– Macchine per la lavorazione del legno.
– Macchine di processo.
– Macchine tessili.
– Macchine per l’imballaggio.

Certificazioni e Conformità

– Conformità agli standard IEC/EN 61800-5-1, IEC/EN 61800-2, IEC/EN 61800-3.
– Certificazioni UL, CSA, DNV, C-Tick, NOM 117 e GOST.
– Conforme alle direttive ambientali RoHS e WEEE.

Note

Il modello ATV71HC13N4 è stato dichiarato obsoleto il 23 luglio 2021, con fine del ciclo di servizio previsto per il 31 dicembre 2028. Si consiglia di verificare la disponibilità di modelli sostitutivi o aggiornamenti presso Schneider Electric o rivenditori autorizzati.
