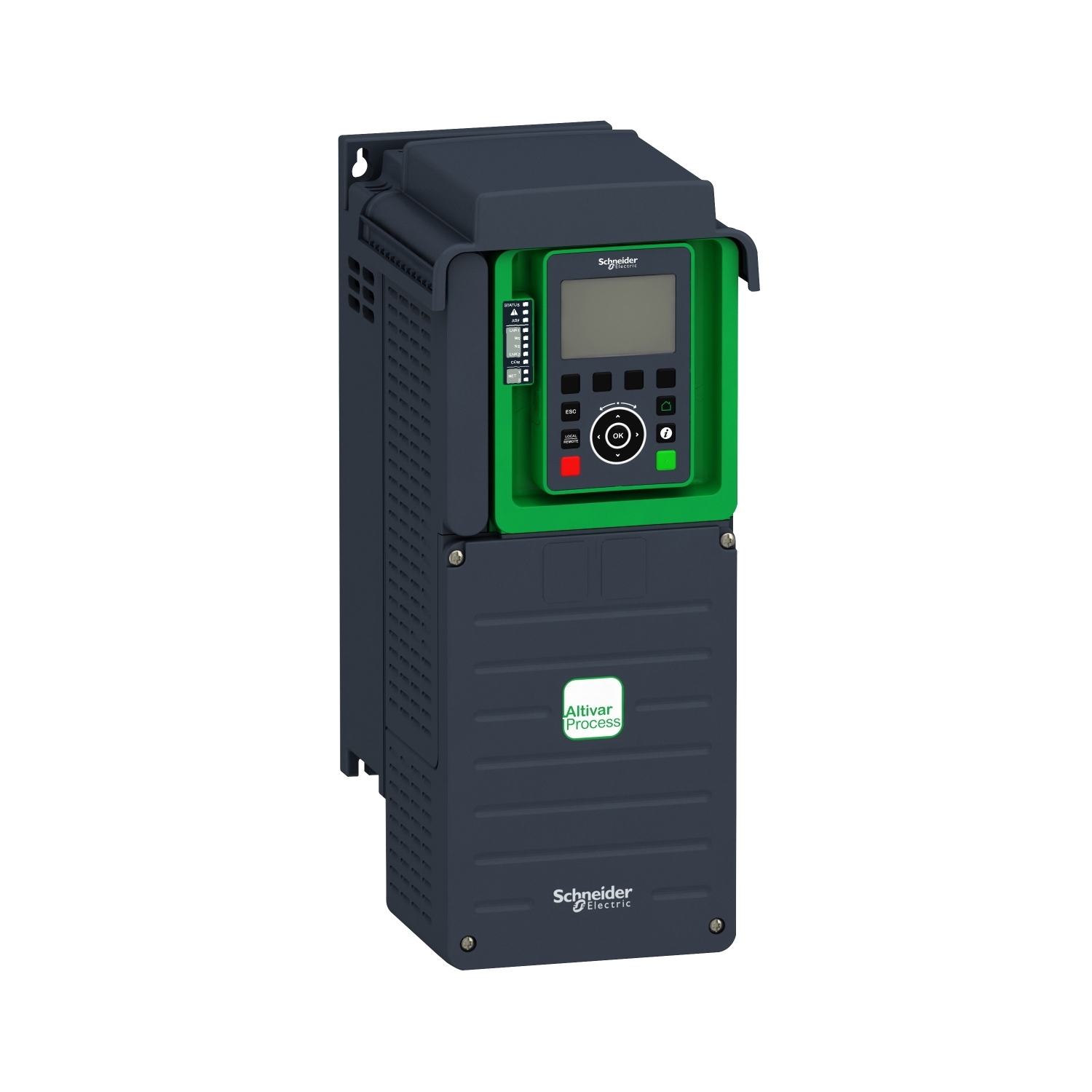

SCHNEIDER ATV930U75N4

Descrizione del Prodotto

Il variatore di velocità Altivar Process ATV930U75N4 di Schneider Electric è progettato per applicazioni industriali che richiedono un controllo preciso e affidabile dei motori asincroni e sincroni. Questo modello offre una potenza nominale di 7,5 kW e supporta tensioni di alimentazione da 400 a 480 V. È dotato di un’unità di frenatura integrata e presenta un grado di protezione IP21, rendendolo adatto per installazioni in ambienti industriali standard.

Caratteristiche Tecniche

– Potenza nominale: 7,5 kW per applicazioni con sovraccarico leggero (fino al 120%) e 5,5 kW per applicazioni con sovraccarico pesante (fino al 150%).
– Tensione di alimentazione: 380…480 V con tolleranza da -15% a +10%.
– Frequenza di rete: 50/60 Hz con tolleranza del ±5%.
– Corrente di uscita nominale: 16,5 A a 4 kHz per duty normale; 12,7 A a 4 kHz per duty pesante.
– Frequenza di uscita massima: 599 Hz.
– Frequenza di commutazione: Regolabile da 2 a 16 kHz; nominale a 4 kHz.
– Numero di fasi in ingresso/uscita: 3 fasi.
– Ingressi analogici: 3.
– Ingressi digitali: 8.
– Uscite analogiche: 2.
– Uscite digitali: 1.
– Uscite a relè: 3.
– Interfacce di comunicazione: Ethernet/IP, Modbus TCP, CANopen, PROFIBUS, PROFINET IO.
– Funzionamento a 4 quadranti: Sì.
– Unità di frenatura integrata: Sì.
– Grado di protezione: IP21.
– Dimensioni (L x A x P): 171 mm x 409 mm x 236 mm.
– Peso: 7,7 kg.
– Temperatura di funzionamento: da -15°C a +50°C.
– Temperatura di stoccaggio: da -40°C a +70°C.
– Umidità relativa: Fino al 95% senza condensa.
– Altitudine operativa: Fino a 1000 m senza derating; fino a 3000 m con derating.
– Conformità normativa: CE, UL, CSA, RoHS, REACH.
– Funzioni di sicurezza integrate: STO (Safe Torque Off) SIL3.
– Funzioni avanzate: Monitoraggio e controllo dei processi integrati, dashboard per la misurazione dell’energia, funzione Stop&Go per ridurre il consumo energetico.
– Compatibilità motori: Motori asincroni, sincroni e speciali, inclusi motori a magneti permanenti e a riluttanza.
– Applicazioni tipiche: Settori petrolifero e del gas, minerario, minerali e metalli, trattamento delle acque e delle acque reflue.
– Montaggio: A parete, in posizione verticale con inclinazione massima di ±10°.
– Certificazioni ambientali: Green Premium, con imballaggio in cartone riciclato minimo al 70%.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
