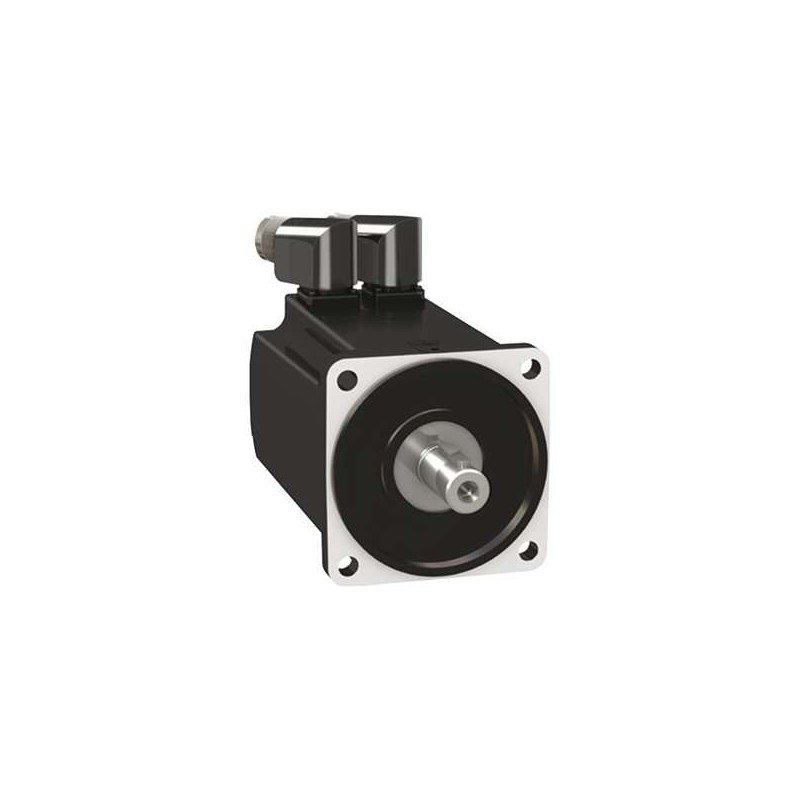

SCHNEIDER BMH1003P16A2A

Descrizione del Prodotto

Il servomotore BMH1003P16A2A fa parte della gamma Lexium 32 di Schneider Electric, progettata per applicazioni di controllo del movimento in macchine con potenze da 0,15 kW a 7 kW. Questo motore sincrono trifase a 10 poli offre un momento di inerzia medio ed è particolarmente adatto per applicazioni ad alto carico, consentendo una regolazione del movimento più robusta. È dotato di un albero con chiavetta senza freno di stazionamento e di un encoder Hiperface® SinCos (32768 punti/giro) per la trasmissione automatica dei dati al servoazionamento.

Specifiche Tecniche

– Tensione Nominale: 480 V
– Numero di Fasi: 3
– Potenza Nominale a Frequenza Nominale: 2,7 kW
– Numero di Giri Nominale a Frequenza Nominale: 6000 giri/min
– Corrente Nominale: 10 A
– Coppia Nominale: 6,2 Nm
– Coppia di Stallo Continua: 8,4 Nm
– Coppia di Picco di Stallo: 25,1 Nm
– Corrente di Stallo Continua: 7,69 A
– Velocità Massima Meccanica: 6000 giri/min
– Numero di Poli: 10
– Grado di Protezione (IP): IP54
– Metodo di Raffreddamento: Convezione naturale
– Tipo di Tensione di Alimentazione: AC/DC
– Encoder: Hiperface® SinCos (32768 punti/giro)
– Albero: Con chiavetta, diametro 19 mm, lunghezza 40 mm
– Connettori Elettrici: Ruotabili a 90°
– Dimensioni: Lunghezza 192,6 mm, larghezza 100 mm
– Dimensioni del Collare di Centraggio: Profondità 3,5 mm, diametro 95 mm
– Foro di Montaggio: Diametro 115 mm
– Peso: 6,5 kg

Compatibilità

Il servomotore BMH1003P16A2A è compatibile con i servoazionamenti Lexium 32 di Schneider Electric, supportando il montaggio a flangia internazionale standard da 100 mm con un sistema di raffreddamento a convezione naturale. L’encoder fornisce la posizione assoluta del motore, consentendo la sincronizzazione dei flussi e l’identificazione automatica del motore all’avvio del servoazionamento.

Materiali e Costruzione

Il motore presenta uno statore a 3 fasi con magneti al neodimio-ferro-boro (NdFeB) e una custodia con rivestimento in vernice protettiva opaca nero RAL 9005. La flangia di montaggio è assiale a 4 punti. Si noti che cavi e connettori devono essere ordinati separatamente.

Applicazioni

Grazie al suo momento di inerzia medio e alle sue caratteristiche tecniche, il servomotore BMH1003P16A2A è ideale per applicazioni ad alto carico che richiedono una regolazione precisa e robusta del movimento.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric.
