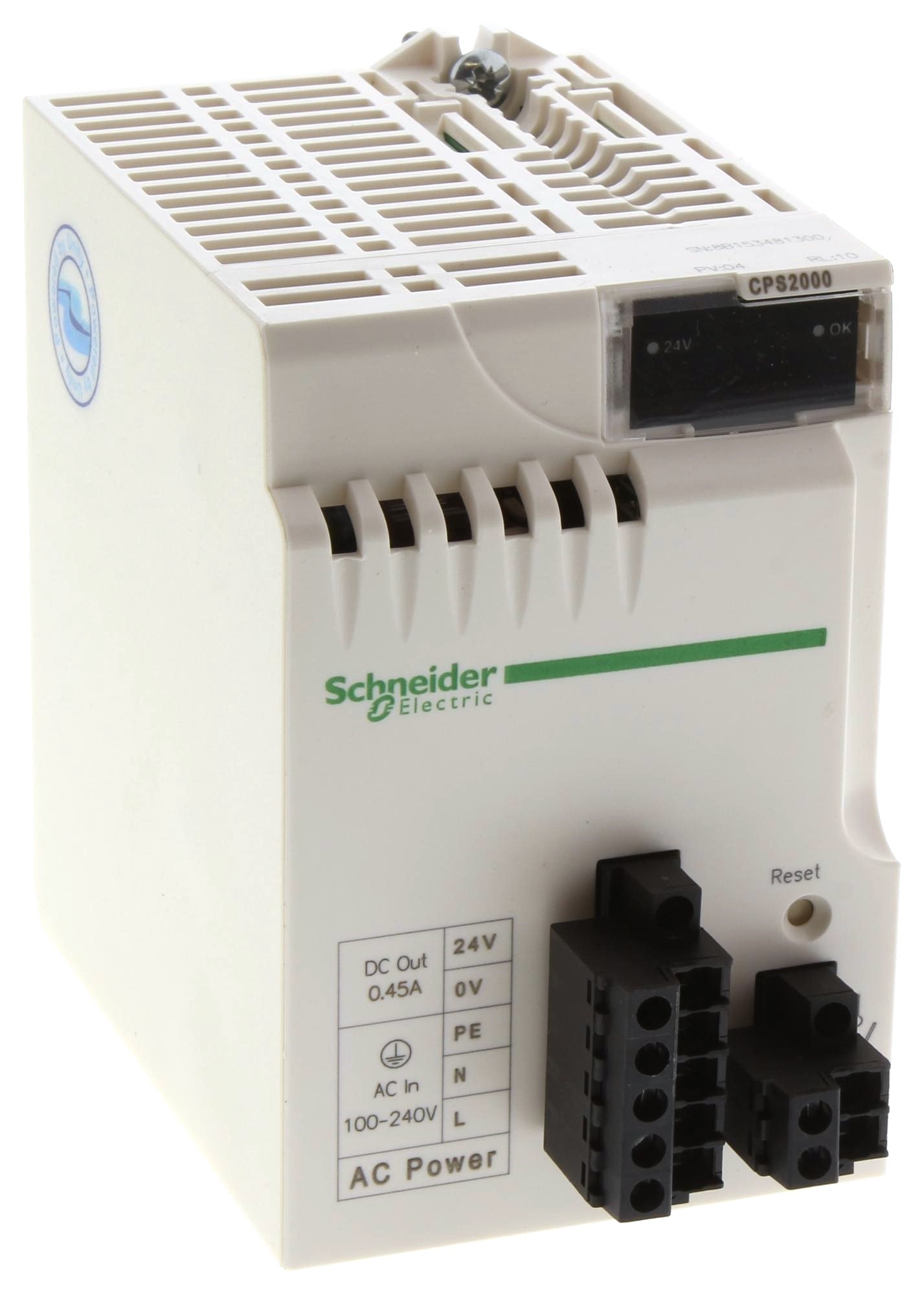

SCHNEIDER BMXCPS2000

Descrizione del Prodotto

Il modulo di alimentazione BMXCPS2000 fa parte della gamma Modicon X80 di Schneider Electric. È progettato per fornire alimentazione ai sistemi PAC Modicon M340 e M580, garantendo un funzionamento affidabile in ambienti industriali esigenti.

Caratteristiche Principali

– Tipo di alimentazione: Modulo di alimentazione da AC a DC
– Tensione di ingresso: 100–240 V AC (nominale)
– Potenza di uscita: 20 W totali
– Tensioni di uscita:
– 24 V DC per sensori e moduli I/O
– 3,3 V DC per l’alimentazione logica interna
– Protezioni integrate:
– Cortocircuito
– Sovratensione
– Sovraccarico
– Indicatori LED:
– LED “Rack OK” (verde)
– LED “24V OK” (verde)
– Pulsante di reset: Riavvio a freddo per l’intero rack
– Montaggio: Slot standard per backplane X80

Specifiche Tecniche

– Numero di catalogo: BMXCPS2000
– Gamma di tensione di ingresso: 85–264 V AC
– Frequenza: 47–63 Hz
– Corrente di ingresso:
– 0,31 A a 240 V AC
– 0,61 A a 115 V AC
– Corrente di spunto: Fino a 60 A
– Corrente di uscita:
– 24 V DC: fino a 0,45 A
– 3,3 V DC: fino a 2,5 A
– Tensione di isolamento:
– 1,5 kV tra ingresso e uscita
– 2,3 kV verso l’uscita sensore
– Temperatura di funzionamento: 0°C a 60°C
– Temperatura di stoccaggio: –40°C a +85°C
– Umidità: 5% a 95% senza condensa
– Grado di protezione: IP20
– Dissipazione di potenza: ~8,5 W
– Peso: Circa 0,3 kg
– Certificazioni: CE, UL, CSA, RoHS, RCM, EAC, Green Premium

Applicazioni

– Alimentazione per PAC Modicon M340 e M580
– Sistemi I/O distribuiti con sensori a 24 V
– Pannelli di automazione industriale che utilizzano l’architettura X80
– SCADA e controllo di processo che richiedono un ingresso AC robusto
– Rack con più moduli logici e I/O

Compatibilità

Il modulo BMXCPS2000 non è compatibile con i backplane BMEXBP..02.

Protezione e Controllo

– Tipo di protezione:
– Fusibile interno non accessibile per il circuito primario
– Protezione da sovraccarico per il circuito secondario
– Protezione da sovratensione per il circuito secondario
– Protezione da cortocircuito per il circuito secondario
– LED di stato:
– 1 LED (verde) per tensione rack OK
– 1 LED (verde) per tensione sensore

Ambiente e Meccanica

– Resistenza di isolamento: >= 100 MOhm tra primario e terra
– Rigidità dielettrica:
– 1500 V tra primario e secondario per l’alimentazione logica del modulo I/O
– 1500 V tra primario e secondario per l’alimentazione del modulo I/O e del processore
– 2300 V tra primario e secondario per l’alimentazione del sensore
– 1500 V tra primario e terra
– 500 V tra uscita sensore 24 V e terra
– Resistenza alle vibrazioni: 3 gn
– Resistenza agli urti: 30 gn
– Altitudine operativa: 0…2000 m; 2000…5000 m con fattore di declassamento

Certificazioni e Standard

– Direttive:
– 2014/35/EU – Direttiva bassa tensione
– 2014/30/EU – Compatibilità elettromagnetica
– Conformità RoHS: Sì
– Dichiarazione REACh: Disponibile
– Profilo Ambientale del Prodotto: Disponibile

Note

Per ulteriori dettagli tecnici e documentazione, si prega di consultare il sito ufficiale di Schneider Electric o contattare il supporto tecnico autorizzato.
