SCHNEIDER C1646E160

Descrizione del Prodotto

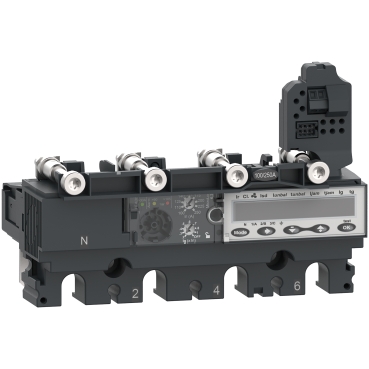

Lo sganciatore MicroLogic 6.2E è un’unità elettronica progettata per gli interruttori ComPacT NSX160/250. Offre protezioni di base e per correnti differenziali, oltre a funzioni di misurazione dell’energia. La corrente nominale è di 160A.

Caratteristiche Principali

– Intervallo di regolazione dello sganciatore di sovraccarico: 63÷160 A
– Corrente nominale permanente (Iu): 160 A
– Numero di poli: 4
– Funzione dell’attivatore di corto circuito: ritardato
– Protezione dalle dispersioni verso terra: Sì

Specifiche Tecniche

– Serie: ComPacT NSX
– Tipo di protezione motore: sganciatore elettronico
– Tensione di esercizio per AC 50/60 Hz: 690 V
– Tensione di alimentazione per DC: 24 V
– Tipo di tensione di alimentazione: DC
– Tipo di tensione d’esercizio: AC
– Altezza: 96,9 mm
– Larghezza: 139,7 mm
– Profondità: 90,3 mm

Funzioni di Protezione

– Protezione da sovraccarico (L): regolabile su 9 impostazioni, intervallo 63…160 A
– Protezione da corto circuito a breve ritardo (S): regolabile su 9 impostazioni, intervallo 1,5…10 x Ir
– Protezione da corto circuito istantanea (I): regolabile, intervallo 1,5…15 x In
– Protezione da guasto a terra (G): regolabile, intervallo 0,2…1 x In per In > 40 A

Segnalazioni Locali

– LED verde lampeggiante: pronto all’uso
– LED rosso al 105% di Ir: sovraccarico
– LED arancione al 90% di Ir: sovraccarico

Display e Misurazioni

– Tipo di display: LCD
– Tipo di misurazione: misuratore di energia
– Comunicazione dei dati: misurazione dell’energia, impostazioni di protezione e allarme, storici con timestamp e tabelle degli eventi, valori istantanei e di domanda, indicatori di manutenzione, corrente e potenza di domanda, qualità dell’alimentazione, massimi e minimi

Standard e Certificazioni

– Conformità agli standard: EN/IEC 60947-2
– Classe di protezione contro le scosse elettriche: Classe II
– Grado di protezione IP: IP40 secondo IEC 60529

Condizioni Ambientali

– Temperatura ambiente per il funzionamento: -25…70 °C
– Temperatura ambiente per lo stoccaggio: -40…85 °C

Dimensioni e Peso

– Altezza: 96,9 mm
– Larghezza: 139,7 mm
– Profondità: 90,3 mm
– Peso: 659 g

Imballaggio

– Tipo di confezione: PCE
– Numero di unità per confezione: 1
– Dimensioni confezione: 9,8 cm (altezza) x 11,0 cm (larghezza) x 15,0 cm (lunghezza)
– Peso confezione: 659 g

Garanzia

– Periodo di garanzia: 18 mesi
