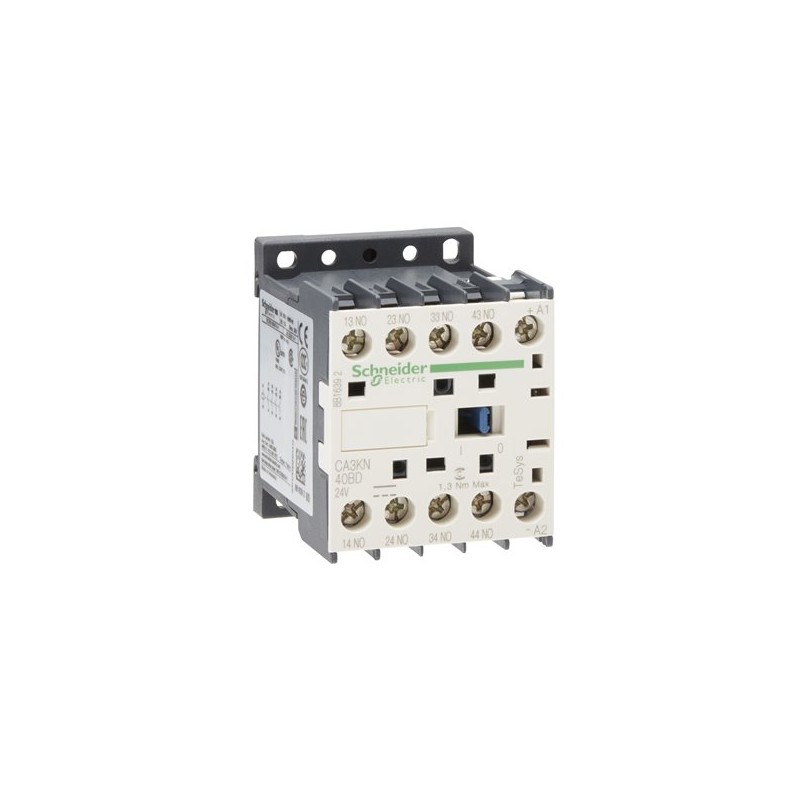

SCHNEIDER CA3KN40BD

Descrizione del Prodotto

Il contattore ausiliario TeSys CA3KN40BD di Schneider Electric è progettato per il controllo di carichi elettromagnetici nelle categorie AC-15 e DC-13. Dispone di 4 contatti normalmente aperti (4 NO) e supporta una corrente nominale di 10 A con una tensione operativa fino a 690 V. Il circuito di controllo funziona a 24 V DC senza consumo allo spunto, garantendo affidabilità e durata elevate. Il dispositivo è compatto, con una larghezza di 45 mm, e può essere montato su guida DIN da 35 mm o fissato con viti. È certificato secondo diverse norme internazionali, tra cui IEC, UL, CSA, CCC ed EAC.

Caratteristiche Tecniche

– Gamma di prodotto: TeSys CAK
– Tipo di prodotto o componente: Relè di controllo
– Nome breve del dispositivo: CA3K
– Applicazione del contattore: Circuito di controllo
– Categoria di utilizzo: AC-15, DC-13
– Composizione dei contatti: 4 NO
– Tensione operativa nominale [Ue]: ≤ 690 V a ≤ 400 Hz
– Tipo di circuito di controllo: DC standard
– Tensione del circuito di controllo [Uc]: 24 V DC
– Corrente termica nominale in aria libera [Ith]: 10 A (a 50 °C)
– Capacità di chiusura nominale [Irms]: 110 A conforme a IEC 60947
– Fusibile associato: 10 A gG conforme a IEC 60947 e VDE 0660
– Tensione di isolamento nominale [Ui]: 690 V conforme a IEC 60947, 750 V conforme a VDE 0110 gruppo C, 690 V conforme a BS 5424, 600 V conforme a CSA C22.2 No 14
– Supporto di montaggio: Piastra o guida DIN
– Connessioni – terminali: Morsetti a vite per cavi solidi da 1,5 a 4 mm², cavi flessibili con capicorda da 0,75 a 4 mm², cavi flessibili senza capicorda da 0,34 a 1,5 mm²
– Coppia di serraggio: 1,3 N·m con cacciavite piatto Ø 6 mm, Philips No 2 o Pozidriv No 2
– Limiti di tensione del circuito di controllo: Operativo: 0,8…1,15 Uc (a <50 °C); Rilascio: 0,1…0,75 Uc (a <50 °C)
– Tempo di funzionamento: 10 ms per diseccitazione della bobina e apertura NO; 30…40 ms per eccitazione della bobina e chiusura NO
– Durata meccanica: 20 milioni di cicli
– Frequenza massima di funzionamento: 10.000 cicli/ora
– Immunità ai microinterruzioni: 2 ms
– Potenza di spunto: 3 W (a 20 °C)
– Consumo di mantenimento: 3 W (a 20 °C)
– Dissipazione termica: 3 W
– Tensione minima di commutazione: 17 V
– Corrente minima di commutazione: 5 mA
– Distanza di non sovrapposizione: 0,5 mm
– Resistenza di isolamento: > 10 MΩ
– Altezza: 58 mm
– Larghezza: 45 mm
– Profondità: 57 mm
– Peso netto: 0,225 kg
– Standard: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
– Certificazioni del prodotto: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
– Grado di protezione IP: IP2X
– Trattamento protettivo: TC conforme a IEC 60068
– Temperatura ambiente per il funzionamento: -25…50 °C
– Temperatura ambiente per lo stoccaggio: -50…80 °C
– Altitudine operativa: 2000 m senza declassamento
– Resistenza alla fiamma: V1 conforme a UL 94; Requisito 2 conforme a NF F 16-101 e NF F 16-102
– Robustezza meccanica: Vibrazioni con contattore aperto: 2 Gn, 5…300 Hz conforme a IEC 60068-2-6; Vibrazioni con contattore chiuso: 4 Gn, 5…300 Hz conforme a IEC 60068-2-6; Urti con contattore aperto: 10 Gn per 11 ms conforme a IEC 60068-2-27; Urti con contattore chiuso: 15 Gn per 11 ms conforme a IEC 60068-2-27
– Tipo di confezione unità 1: PCE
– Numero di unità nella confezione 1: 1
– Altezza confezione 1: 4,8 cm
– Larghezza confezione 1: 6,2 cm
– Lunghezza confezione 1: 6,6 cm
– Peso confezione 1: 218,0 g
– Tipo di confezione unità 2: S02
– Numero di unità nella confezione 2: 40
– Altezza confezione 2: 15,0 cm
– Larghezza confezione 2: 30,0 cm
– Lunghezza confezione 2: 40,0 cm
– Peso confezione 2: 9,168 kg
– Tipo di confezione unità 3: P06
– Numero di unità nella confezione 3: 640
– Altezza confezione 3: 77,0 cm
– Larghezza confezione 3: 80,0 cm
– Lunghezza confezione 3: 60,0 cm
– Peso confezione 3: 155,188 kg
– Garanzia: 18 mesi

Sostenibilità

Il prodotto è etichettato Green Premium™, indicando l’impegno di Schneider Electric nel fornire prodotti con prestazioni ambientali all’avanguardia. Green Premium garantisce conformità alle normative più recenti, trasparenza sull’impatto ambientale e prodotti circolari a basse emissioni di CO₂. Il prodotto è conforme al regolamento REACh, privo di SVHC, metalli pesanti tossici e mercurio, e rispetta la direttiva RoHS dell’UE.

Certificazioni e Standard

Il contattore ausiliario TeSys CA3KN40BD è certificato secondo i seguenti standard e regolamenti:
– Regolamento REACh
– Direttiva RoHS UE
– Regolamento RoHS della Cina
– Standard: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
– Certificazioni del prodotto: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA

Informazioni Ambientali

Il prodotto ha un’impronta di carbonio di 120 kg eq. CO₂ per l’intero ciclo di vita. L’imballaggio è realizzato con cartone riciclato, con un contenuto minimo del 70% (50% negli Stati Uniti). Schneider Electric mira a raggiungere lo status Net Zero entro il 2050 attraverso partnership nella catena di fornitura, materiali a basso impatto e circolarità, prolungando la durata dei prodotti e migliorandone la riciclabilità.

Documentazione Tecnica

Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica disponibile sul sito ufficiale di Schneider Electric.
