Descrizione del Prodotto

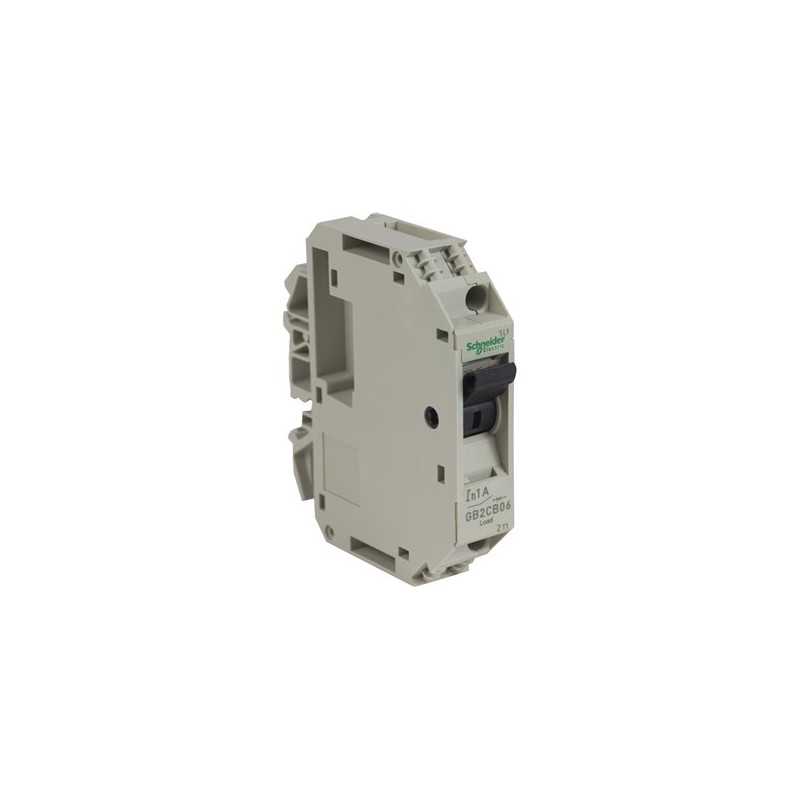

L’interruttore automatico TeSys GB2CB06 di Schneider Electric è progettato per la protezione dei circuiti di controllo industriali. Questo dispositivo unipolare offre protezione magnetotermica con una soglia di sgancio magnetico di 14 A (13-14 In) e un potere di interruzione Icu di 50 kA a 240 V. È compatto, con una larghezza di 15 mm, e dispone di una leva di comando per il controllo. Il montaggio avviene rapidamente su guida DIN. È conforme agli standard internazionali (IEC, UL, CSA, NEMKO) e rispetta le normative ambientali Green Premium (RoHS/REACh).
Caratteristiche Tecniche
– Numero di poli: 1
– Corrente nominale: 1 A
– Tensione nominale di impiego (Ue): 250 V AC (50/60 Hz) conforme a IEC 60947-2
– Potere di interruzione nominale (Icu): 50 kA a 240 V AC
– Frequenza di rete: 50/60 Hz
– Categoria di utilizzazione: Categoria A conforme a IEC 60947-2, DC-12 e DC-13 conforme a IEC 60947-5-1
– Tipo di sganciatore: Magnetotermico
– Corrente di sgancio magnetico: 14 A
– Tensione nominale di isolamento (Ui): 250 V
– Tensione nominale di tenuta agli impulsi (Uimp): 4 kV
– Classe di limitazione energetica: 3
– Categoria di sovratensione: 3
– Grado di inquinamento: 2
– Temperatura ambiente durante il funzionamento: da -20°C a +60°C
– Grado di protezione (IP): IP20
– Durata meccanica: 8.000 cicli
– Durata elettrica: 8.000 cicli
– Montaggio: Guida DIN 35 mm
– Tipo di controllo: Leva
– Dimensioni (L x P x A): 15 mm x 67 mm x 74 mm
– Sezione conduttore collegabile: Unifilare: 0,75-6 mm²; Multifilare: 0,75-4 mm²
– Coppia di serraggio: 1,2 Nm
– Conformità ambientale: Green Premium (RoHS/REACh)
Applicazioni
Il TeSys GB2CB06 è ideale per la protezione dei circuiti di controllo in applicazioni industriali, garantendo sicurezza e affidabilità grazie alle sue caratteristiche tecniche avanzate e alla conformità agli standard internazionali.
Certificazioni e Conformità
– Conformità a IEC 60947-2: Sì
– Conformità a UL 1077: Sì
– Conformità a CSA C22.2 No 235: Sì
– Conformità a NEMKO: Sì
– Conformità RoHS/REACh: Sì
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
