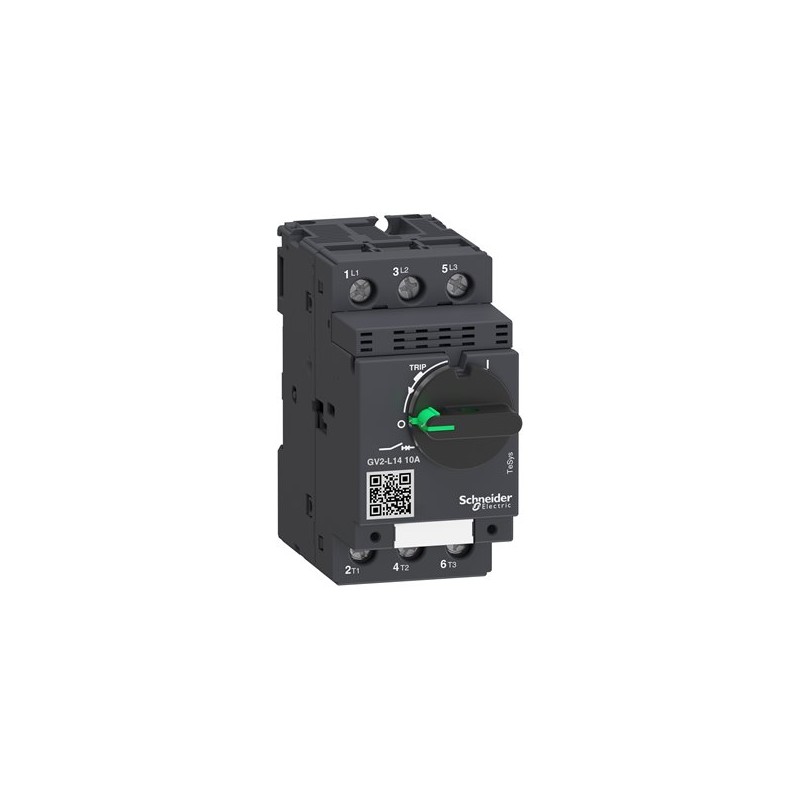

SCHNEIDER GV2L14

Descrizione del Prodotto

L’interruttore automatico per motori TeSys GV2L14 di Schneider Electric è progettato per la protezione magnetica dei motori trifase. Con una corrente nominale di 10 A e una tensione operativa fino a 690 V AC, è ideale per applicazioni motoristiche da 3 a 4 kW a 400 V. Il dispositivo offre una protezione magnetica con un livello di intervento a 13 volte la corrente nominale (13 x In) e una capacità di interruzione Icu di 100 kA a 400 V. Il controllo Start-Stop avviene tramite manovra rotativa, garantendo una durata meccanica di 100.000 cicli in categoria AC-3. Per una protezione completa del motore, è consigliata l’associazione con un relè di sovraccarico termico LRD14 (da ordinare separatamente). Il prodotto è certificato secondo diverse normative internazionali, tra cui IEC, UL, CSA, CCC, EAC e Marine.

Caratteristiche Tecniche

– Gamma: TeSys Deca
– Nome del prodotto: TeSys GV2
– Tipo di dispositivo: Interruttore automatico per motori
– Applicazione del dispositivo: Protezione motore
– Tecnologia dell’unità di sgancio: Magnetica
– Numero di poli: 3P
– Tipo di rete: AC
– Categoria di utilizzo: Categoria A conforme a IEC 60947-2; AC-3 conforme a IEC 60947-4-1
– Frequenza di rete: 50/60 Hz conforme a IEC 60947-2
– Modalità di fissaggio: Guida DIN simmetrica da 35 mm: a scatto; Pannello: avvitato (con 2 viti M4)
– Potenza motore kW: 3 kW a 400/415 V AC 50/60 Hz; 4 kW a 400/415 V AC 50/60 Hz; 4 kW a 500 V AC 50/60 Hz; 5,5 kW a 690 V AC 50/60 Hz; 7,5 kW a 690 V AC 50/60 Hz
– Capacità di interruzione: 100 kA Icu a 230/240 V AC 50/60 Hz conforme a IEC 60947-2; 100 kA Icu a 400/415 V AC 50/60 Hz conforme a IEC 60947-2; 20 kA Icu a 440 V AC 50/60 Hz conforme a IEC 60947-2; 10 kA Icu a 500 V AC 50/60 Hz conforme a IEC 60947-2; 4 kA Icu a 690 V AC 50/60 Hz conforme a IEC 60947-2
– [Ics] Capacità di interruzione in servizio nominale: 100% a 230/240 V AC 50/60 Hz conforme a IEC 60947-2; 100% a 400/415 V AC 50/60 Hz conforme a IEC 60947-2; 75% a 440 V AC 50/60 Hz conforme a IEC 60947-2; 100% a 500 V AC 50/60 Hz conforme a IEC 60947-2; 100% a 690 V AC 50/60 Hz conforme a IEC 60947-2
– Tipo di controllo: Manopola rotativa
– [In] Corrente nominale: 10 A
– Corrente di sgancio magnetico: 138 A
– [Ith] Corrente termica convenzionale in aria libera: 14 A conforme a IEC 60947-4-1
– [Ue] Tensione operativa nominale: 690 V AC 50/60 Hz conforme a IEC 60947-2
– [Ui] Tensione di isolamento nominale: 690 V AC 50/60 Hz conforme a IEC 60947-2
– [Uimp] Tensione nominale di tenuta all’impulso: 6 kV conforme a IEC 60947-2
– Idoneità per l’isolamento: Sì conforme a IEC 60947-1 § 7-1-6
– Dissipazione di potenza per polo: 1,8 W
– Durata meccanica: 100.000 cicli
– Durata elettrica: 100.000 cicli per AC-3 a 415 V
– Servizio nominale: Continuo conforme a IEC 60947-4-1
– Coppia di serraggio: 1,7 N.m – su morsetto a vite
– Larghezza: 45 mm
– Altezza: 89 mm
– Profondità: 97 mm
– Peso netto: 0,33 kg
– Colore: Grigio scuro
– Standard: EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1
– Certificazioni del prodotto: CCC; UL; CSA; EAC; LROS (Lloyds register of shipping); BV; RINA; DNV-GL; UKCA; IECEE CB Scheme
– Grado di protezione IK: IK04
– Grado di protezione IP: IP20 conforme a IEC 60529
– Resistenza climatica: Conforme a IACS E10
– Temperatura ambiente per lo stoccaggio: -40…80 °C
– Resistenza al fuoco: 960 °C conforme a IEC 60695-2-11
– Temperatura ambiente per il funzionamento: -20…60 °C
– Robustezza meccanica: Urti: 30 Gn per 11 ms; Vibrazioni: 5 Gn, 5…150 Hz
– Altitudine operativa: 2000 m
– Tipo di confezione 1: PCE
– Numero di unità nella confezione 1: 1
– Altezza della confezione 1: 4,7 cm
– Larghezza della confezione 1: 9,2 cm
– Lunghezza della confezione 1: 10 cm
– Peso della confezione 1: 321 g
– Tipo di confezione 2: S02
– Numero di unità nella confezione 2: 20
– Altezza della confezione 2: 15 cm
– Larghezza della confezione 2: 30 cm
– Lunghezza della confezione 2: 40 cm
– Peso della confezione 2: 6,601 kg
– Tipo di confezione 3: P06
– Numero di unità nella confezione 3: 320
– Altezza della confezione 3: 75 cm
– Larghezza della confezione 3: 60 cm
– Lunghezza della confezione 3: 80 cm
– Peso della confezione 3: 113 kg
– Garanzia: 18 mesi

Certificazioni e Conformità

– Standard: EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1
– Certificazioni del prodotto: CCC; UL; CSA; EAC; LROS (Lloyds register of shipping); BV; RINA; DNV-GL; UKCA; IECEE CB Scheme

Dimensioni e Peso

– Larghezza: 45 mm
– Altezza: 89 mm
– Profondità: 97 mm
– Peso netto: 0,33 kg

Condizioni Ambientali

– Temperatura ambiente per lo stoccaggio: -40…80 °C
– Temperatura ambiente per il funzionamento: -20…60 °C
– Altitudine operativa: 2000 m
– Resistenza al fuoco: 960 °C conforme a IEC 60695-2-11
– Grado di protezione IP: IP20 conforme a IEC 60529
– Grado di protezione IK: IK04
