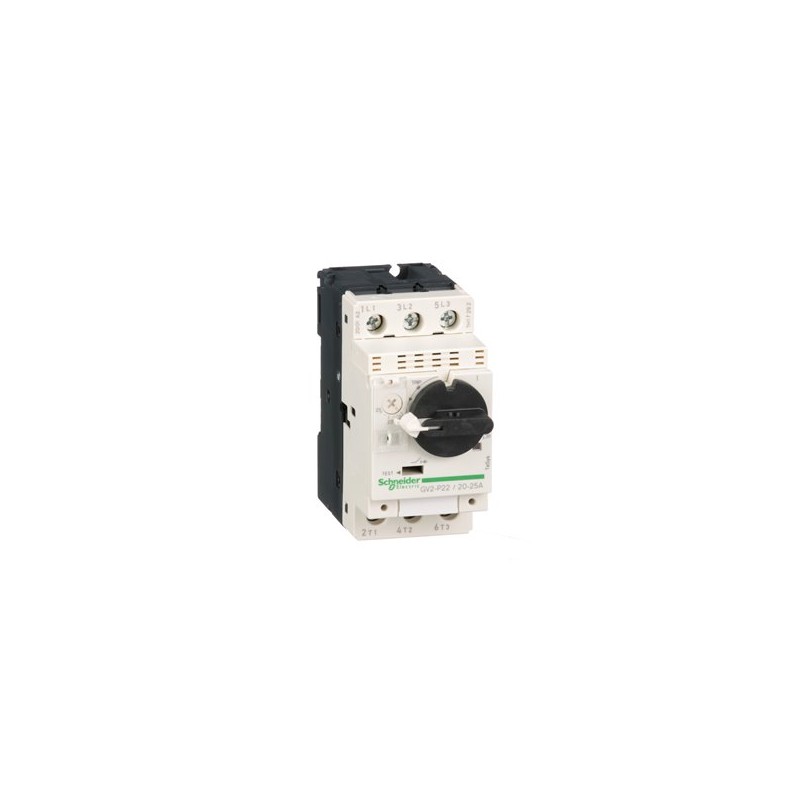

SCHNEIDER GV2P22

Descrizione del Prodotto

Il GV2P22 è un interruttore automatico magnetotermico della serie TeSys GV2 di Schneider Electric, progettato per la protezione dei motori. Offre protezione completa del motore in un unico dispositivo: cortocircuito, sovraccarico e sezionamento. Associato a un contattore TeSys, assicura una soluzione completa per l’avviamento dei motori di tipo 1 o 2. Leggero e compatto, con una larghezza di 45 mm, è adatto per il montaggio su guida DIN e su pannello. Il controllo manuale avviene tramite manovra rotativa per Start/Stop, ed è lucchettabile. È possibile montare contatti ausiliari nella parte anteriore o laterale per la segnalazione di stato e sgancio. ([se.com](https://www.se.com/it/it/product/GV2P22/int-autom-tesys-gv2-magnterm-manovra-rotativa-2025a-viti-serrafilo/?utm_source=openai))

Caratteristiche Tecniche

• Corrente Nominale [In]: 25 A
• Campo di Regolazione Termica: 20…25 A
• Corrente di Sgancio Magnetico: 327 A
• Numero di Poli: 3P
• Tipo di Rete: AC
• Categoria di Utilizzazione: AC-3 conforme a IEC 60947-4-1
• Frequenza Nominale di Impiego: 50/60 Hz conforme a IEC 60947-4-1
• Potenza del Motore: 11 kW a 400/415 V AC 50/60 Hz; 15 kW a 500 V AC 50/60 Hz
• Potere di Interruzione [Icu]: 100 kA a 230/240 V AC 50/60 Hz; 50 kA a 400/415 V AC 50/60 Hz; 20 kA a 440 V AC 50/60 Hz; 10 kA a 500 V AC 50/60 Hz; 4 kA a 690 V AC 50/60 Hz
• Potere di Interruzione di Servizio Nominale [Ics]: 100% a 230/240 V AC 50/60 Hz; 50% a 400/415 V AC 50/60 Hz; 75% a 440 V AC 50/60 Hz; 75% a 500 V AC 50/60 Hz; 100% a 690 V AC 50/60 Hz
• Tipo di Controllo: Manovra rotativa
• Tensione Nominale di Impiego [Ue]: 690 V AC 50/60 Hz conforme a IEC 60947-2
• Tensione Nominale di Isolamento [Ui]: 690 V AC 50/60 Hz conforme a IEC 60947-2
• Corrente Termica Convenzionale [Ith]: 25 A conforme a IEC 60947-4-1
• Tensione Nominale di Tenuta agli Impulsi [Uimp]: 6 kV conforme a IEC 60947-2
• Potenza Totale Dissipata per Polo: 2,5 W
• Durata Meccanica: 100.000 cicli
• Durata Elettrica: 100.000 cicli per AC-3 a 415 V
• Velocità Operativa Massima: 25 cicli/h
• Servizio Nominale: Continuo conforme a IEC 60947-4-1
• Coppia di Serraggio: 1,7 Nm su morsetti di fissaggio a vite
• Attitudine al Sezionamento: Sì conforme a IEC 60947-1
• Sensibilità alla Mancanza di Fase: Sì conforme a IEC 60947-4-1
• Dimensioni: Altezza: 89 mm; Larghezza: 45 mm; Profondità: 97 mm
• Colore: Grigio scuro

Certificazioni e Standard

• Norme: EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1
• Certificazioni di Prodotto: IECEE CB; UL; CSA; CCC; EAC; ATEX; BV; LROS (Lloyds Register of Shipping); DNV-GL; RINA; UKCA

Ambiente

• Grado di Protezione IP: IP20 conforme a IEC 60529
• Grado di Protezione IK: IK04 conforme a IEC 62262
• Temperatura Ambiente di Funzionamento: -20…60 °C
• Temperatura Ambiente di Stoccaggio: -40…80 °C
• Resistenza al Fuoco: 960 °C conforme a IEC 60695-2-1
• Altitudine Massima di Funzionamento: 2000 m

Sostenibilità

Il GV2P22 è un prodotto Green Premium™, che testimonia l’impegno di Schneider Electric nell’offrire prodotti con prestazioni ambientali all’avanguardia. Green Premium promette conformità alle normative più recenti, trasparenza sull’impatto ambientale e prodotti circolari a basse emissioni di CO₂. ([se.com](https://www.se.com/it/it/product/GV2P22/int-autom-tesys-gv2-magnterm-manovra-rotativa-2025a-viti-serrafilo/?utm_source=openai))
