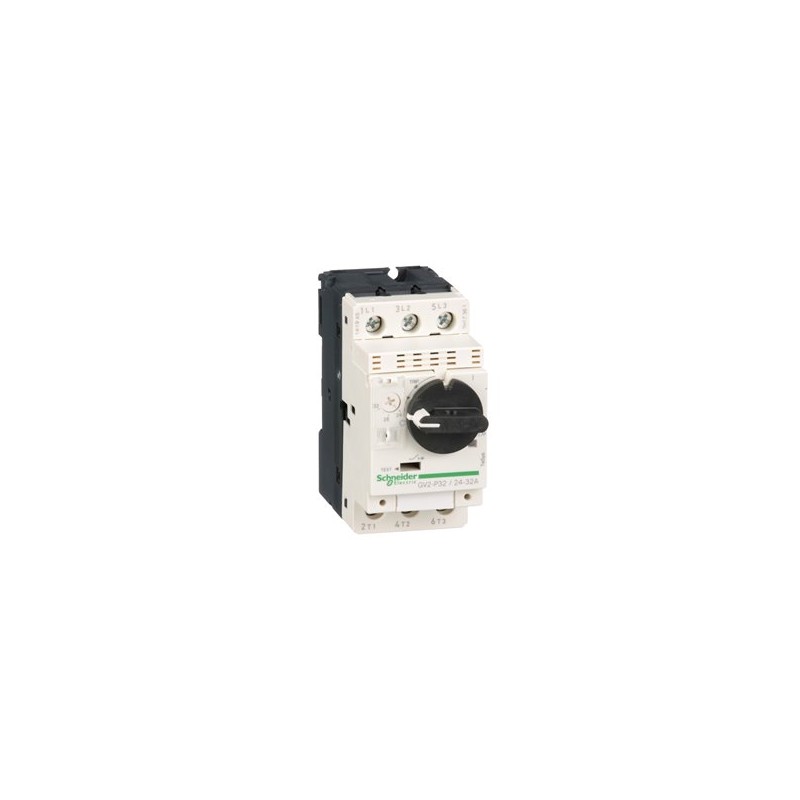

SCHNEIDER GV2P32

Descrizione del Prodotto

Il GV2P32 è un interruttore automatico magnetotermico della serie TeSys GV2 di Schneider Electric, progettato per la protezione dei motori. Offre una protezione affidabile per motori fino a 15 kW a 400 V, con un potere di interruzione elevato di 50 kA. Il controllo start-stop avviene tramite una manopola rotativa, garantendo una durata meccanica di 100.000 cicli in categoria AC-3 a 415 V.

Caratteristiche Principali

– **Protezione Magnetotermica**: Campo di regolazione termica da 24 a 32 A, con sgancio magnetico a 12 volte la corrente nominale (12 x In).

– **Potere di Interruzione**: Icu di 50 kA a 400 V, garantendo un’elevata capacità di interruzione in caso di cortocircuito.

– **Controllo**: Manopola rotativa per operazioni di avvio e arresto, con una durata meccanica di 100.000 cicli in AC-3 a 415 V.

– **Certificazioni**: Conforme a standard internazionali come IEC, UL, CSA, CCC, EAC e adatto per applicazioni in ambienti marittimi.

Specifiche Tecniche

– **Corrente Nominale (In)**: 32 A

– **Campo di Regolazione Termica**: 24-32 A

– **Sgancio Magnetico**: 416 A (12 x In)

– **Tensione Nominale di Esercizio (Ue)**: 690 V AC a 50/60 Hz

– **Tensione Nominale di Isolamento (Ui)**: 690 V AC a 50/60 Hz

– **Tensione Nominale di Tenuta all’Impulso (Uimp)**: 6 kV

– **Potenza del Motore**:

– 15 kW a 400/415 V AC

– 18,5 kW a 500 V AC

– 22 kW a 690 V AC

– **Categoria di Utilizzo**: AC-3 secondo IEC 60947-4-1

– **Durata Meccanica**: 100.000 cicli

– **Durata Elettrica**: 100.000 cicli in AC-3 a 440 V

– **Frequenza di Funzionamento Massima**: 25 cicli/ora

– **Grado di Protezione**: IP20

– **Dimensioni**:

– Altezza: 89 mm

– Larghezza: 45 mm

– Profondità: 97 mm

Ambiente

– **Temperatura di Funzionamento**: da -20°C a +60°C

– **Temperatura di Stoccaggio**: da -40°C a +80°C

– **Altitudine Massima di Funzionamento**: 2000 m

– **Resistenza al Fuoco**: 960°C secondo IEC 60695-2-1

Certificazioni

– **Standard**: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1

– **Certificazioni di Prodotto**: IECEE CB Scheme, UL, CSA, CCC, EAC, ATEX, BV, LROS (Lloyd’s Register of Shipping), DNV-GL, RINA

Note

Il GV2P32 è conforme al programma Green Premium di Schneider Electric, garantendo prestazioni ambientali superiori e conformità alle normative RoHS e REACh.
