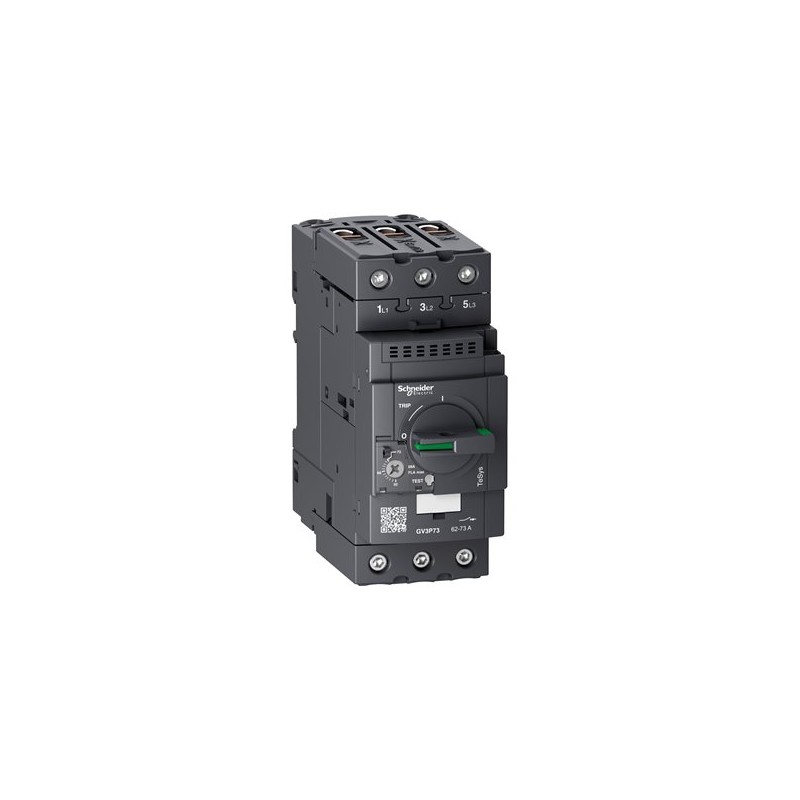

SCHNEIDER GV3P73

Descrizione del Prodotto

L’interruttore magnetotermico per motori TeSys GV3P73 di Schneider Electric è progettato per la protezione e il controllo di motori elettrici trifase fino a 37 kW a 400 V. Offre protezione magnetotermica con un campo di regolazione termica da 62 a 73 A e uno scatto magnetico a 15 volte la corrente nominale. Dispone di terminali a vite EverLink BTR per un collegamento sicuro e affidabile. Il controllo Start-Stop avviene tramite una manopola rotativa, garantendo fino a 20.000 cicli in categoria AC-3. Il dispositivo è certificato secondo diverse normative internazionali, tra cui IEC, UL, CSA, CCC, EAC, Marine e ATEX, e rispetta la conformità Green Premium (RoHS/REACh). ([sacchi.it](https://www.sacchi.it/catalog/it-it/products/schneider-electric-tesys-gv3p-thermal-magn-motor-circuit-breaker-62-73a-everlink-000000000002999880?utm_source=openai))

Caratteristiche Principali

– **Gamma di regolazione termica:** 62-73 A

– **Corrente di scatto magnetico:** 15 x In

– **Capacità di interruzione (Icu):** 50 kA a 400 V

– **Collegamento:** Terminali a vite EverLink BTR

– **Durata meccanica:** 50.000 cicli

– **Durata elettrica:** 20.000 cicli in AC-3 a 415 V

– **Certificazioni:** IEC, UL, CSA, CCC, EAC, Marine, ATEX

– **Conformità ambientale:** Green Premium (RoHS/REACh)

Specifiche Tecniche

– **Numero di poli:** 3

– **Tipo di rete:** AC

– **Categoria di utilizzo:** AC-3 conforme a IEC 60947-4-1

– **Frequenza di rete:** 50/60 Hz

– **Potenza motore:**

– 37 kW a 400/415 V AC 50/60 Hz

– 45 kW a 500 V AC 50/60 Hz

– 55 kW a 690 V AC 50/60 Hz

– **Tensione nominale di esercizio (Ue):** 690 V AC 50/60 Hz

– **Tensione nominale di isolamento (Ui):** 690 V AC 50/60 Hz conforme a IEC 60947-2

– **Tensione nominale di tenuta all’impulso (Uimp):** 6 kV conforme a IEC 60947-2

– **Sensibilità al guasto di fase:** Sì, conforme a IEC 60947-4-1

– **Idoneità per isolamento:** Sì, conforme a IEC 60947-1

– **Dissipazione di potenza per polo:** 8 W

– **Coppia di serraggio:**

– 5 N·m su terminali a vite EverLink per cavi da 25 mm²

– 8 N·m su terminali a vite EverLink per cavi da 35 mm²

– **Dimensioni:**

– Altezza: 132 mm

– Larghezza: 55 mm

– Profondità: 136 mm

– **Peso netto:** 0,96 kg

– **Colore:** Grigio scuro

Ambiente

– **Grado di protezione (IP):** IP20 conforme a IEC 60529

– **Grado di protezione agli urti (IK):** IK09

– **Temperatura ambiente per funzionamento:** da -20 a 60 °C

– **Temperatura ambiente per stoccaggio:** da -40 a 80 °C

– **Altitudine operativa:** fino a 3000 m

– **Resistenza al fuoco:** 960 °C conforme a IEC 60695-2-11

Certificazioni

– **Standard:** EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1

– **Certificazioni di prodotto:** CCC, UL, CSA, EAC, ATEX, LROS (Lloyd’s Register of Shipping), BV, ABS, DNV-GL, UKCA

Garanzia

– **Periodo di garanzia:** 18 mesi
