Descrizione del Prodotto

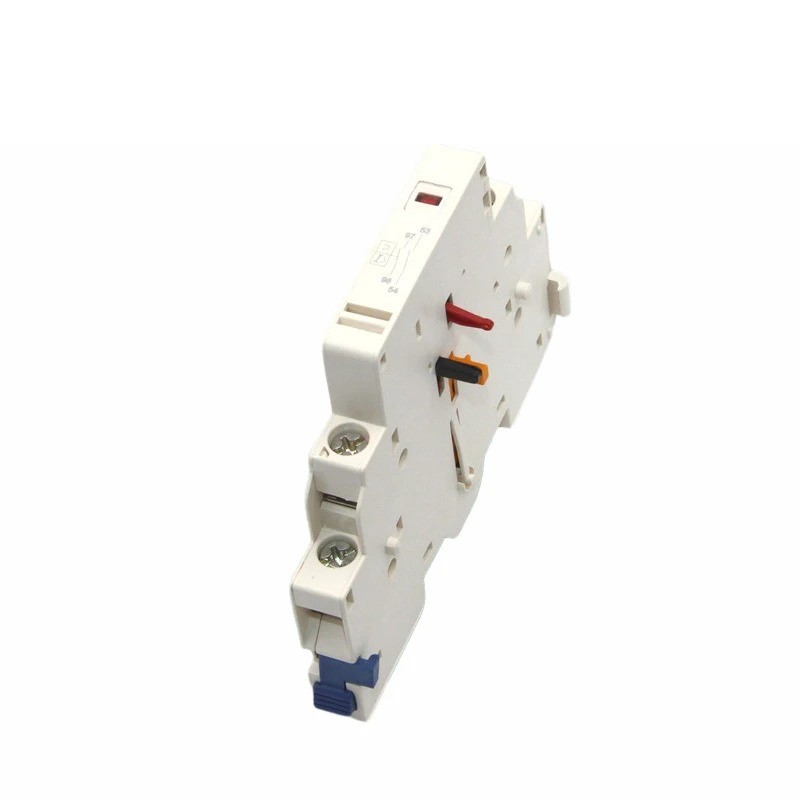

Il GVAD1010 è un blocco di contatti ausiliari della serie TeSys GV di Schneider Electric, progettato per fornire segnalazioni di guasto e contatti ausiliari istantanei per interruttori automatici per motori delle serie GV2 e GV3.
Composizione dei Contatti
Il dispositivo è dotato di due contatti normalmente aperti (2 NO): uno per la segnalazione di guasto e uno come contatto ausiliario istantaneo.
Compatibilità del Prodotto
Compatibile con gli interruttori automatici per motori delle serie GV2L, GV2P, GV2RT, GV3L, GV2LE, GV3P e GV2ME.
Posizione di Montaggio
Installazione sul lato sinistro dell’interruttore automatico.
Caratteristiche Elettriche
– Tensione nominale di isolamento (Ui): 690 V AC.
– Tensione nominale di esercizio (Ue): 48…690 V AC, 24…240 V DC.
– Corrente termica convenzionale (Ith): 6 A per il contatto ausiliario istantaneo, 2,5 A per la segnalazione di guasto.
– Corrente minima di commutazione: 5 mA.
– Tensione minima di commutazione: 17 V.
Durata Meccanica
100.000 cicli.
Connessioni e Terminali
Collegamento mediante morsetti a vite, supporta cavi solidi da 1 a 2,5 mm² e cavi flessibili da 0,75 a 2,5 mm².
Dimensioni e Peso
– Altezza: 89 mm.
– Larghezza: 9,3 mm.
– Profondità: 66 mm.
– Peso: 0,055 kg.
Certificazioni e Conformità
Conforme alle normative IEC, UL, CSA, CCC ed EAC. Prodotto con etichetta Green Premium, che garantisce prestazioni ambientali avanzate e conformità alle normative RoHS e REACh.
Note Aggiuntive
Il contatto di segnalazione di guasto è normalmente aperto e si chiude in caso di intervento dell’interruttore automatico.
