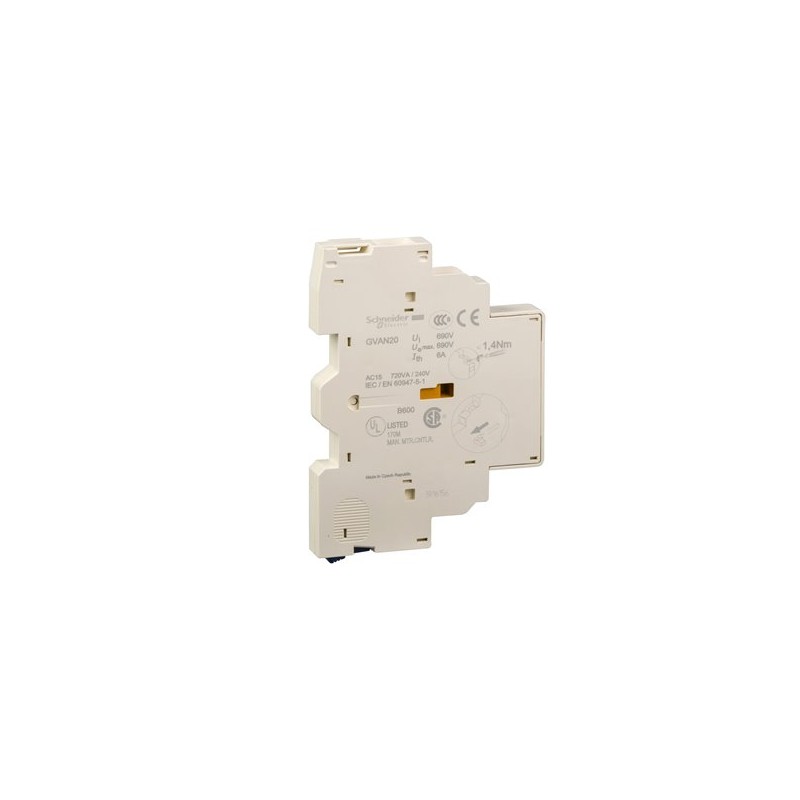

SCHNEIDER GVAN20

Descrizione del Prodotto

Il GVAN20 è un blocco di contatti ausiliari TeSys GV progettato per interruttori per motori delle serie GV2 e GV3. Dispone di 2 contatti ausiliari istantanei di tipo NO (normalmente aperti). È destinato all’installazione sul lato sinistro dell’interruttore, con la possibilità di montare fino a due blocchi. Il collegamento avviene tramite morsetti a vite. Il prodotto è certificato secondo diverse normative internazionali, tra cui IEC, UL, CSA, CCC ed EAC, ed è conforme agli standard Green Premium (RoHS/REACh).

Caratteristiche Tecniche

– Numero di contatti di chiusura: 2
– Numero di commutatori di segnale: 0
– Esecuzione: Innestabile
– Esecuzione del collegamento elettrico: Raccordo a vite
– Numero di contatti di riposo: 0
– Portalampada: Senza
– Tipo di montaggio: Applicazione laterale
– Numero di contatti invertitori: 0
– Corrente d’esercizio nominale Ie per AC-15, 230 V: 3,3 A

Specifiche Elettriche

– Tensione nominale di isolamento [Ui]: 690 V secondo IEC 60947-1, 600 V secondo UL 508 e CSA C22.2 No 14
– Tensione nominale di funzionamento [Ue]: 48…690 V AC, 24…240 V DC
– Corrente termica convenzionale in aria libera [Ith]: 6 A
– Tipo di protezione: Interruttore GB2CB… o fusibile GG da 10 A
– Durata meccanica: 100.000 cicli
– Corrente minima di commutazione: 5 mA
– Tensione minima di commutazione: 17 V

Potenza Nominale di Funzionamento

– In VA per AC-15:
– 48 V: 300 VA
– 110…127 V: 500 VA
– 230…240 V: 720 VA
– 380…415 V: 850 VA
– 440 V: 650 VA
– 500 V: 500 VA
– 690 V: 414 VA
– In W per DC-13:
– 24 V: 140 W
– 48 V: 240 W
– 60 V: 180 W
– 110 V: 140 W
– 240 V: 120 W

Dimensioni e Peso

– Altezza: 89 mm
– Larghezza: 9,3 mm
– Profondità: 66 mm
– Peso netto: 0,05 kg

Colore

Grigio scuro

Certificazioni

IEC, UL, CSA, CCC, EAC

Conformità Ambientale

Green Premium (RoHS/REACh)

Compatibilità

Interruttori per motori delle serie GV2 e GV3, inclusi modelli GV2ME, GV3P, GV2RT, GV2LE, GV2L, GV3L, GV2P

Codici Identificativi

– Codice produttore: GVAN20
– Codice EAN: 3389110343502

Paese di Origine

Repubblica Ceca

Garanzia

18 mesi

Note

Per ulteriori dettagli, consultare la documentazione tecnica fornita dal produttore.
