SCHNEIDER LA1KN22

Descrizione del Prodotto

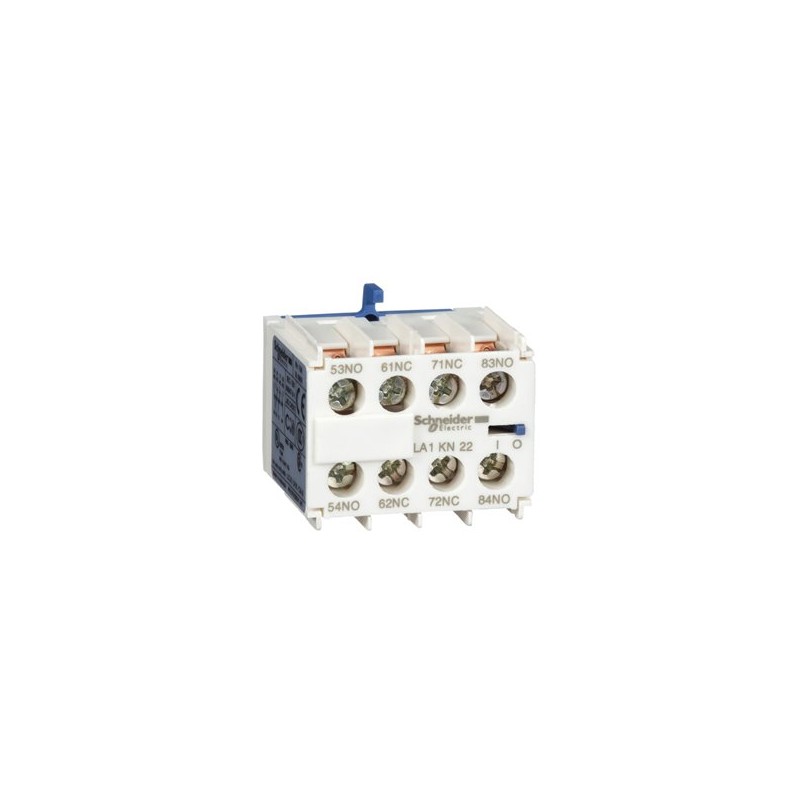

Il blocco contatti ausiliari TeSys K LA1KN22 è progettato per essere montato frontalmente su contattori e relè di controllo TeSys K, fornendo 2 contatti normalmente aperti (NO) e 2 contatti normalmente chiusi (NC). Questo modulo consente di espandere le funzionalità di controllo dei dispositivi TeSys K in modo affidabile e duraturo.

Caratteristiche Principali

– **Configurazione dei contatti**: 2 NO + 2 NC

– **Corrente termica nominale (Ith)**: 10 A a 50°C

– **Tensione nominale di isolamento (Ui)**: 690 V secondo IEC 60947-5-1

– **Tensione nominale di esercizio (Ue)**: fino a 690 V AC, 25…400 Hz

– **Capacità di chiusura nominale (Irms)**: 110 A a ≤ 690 V AC

– **Corrente minima di commutazione**: 5 mA

– **Tensione minima di commutazione**: 17 V

– **Distanza di non sovrapposizione**: 0,5 mm

– **Resistenza di isolamento**: > 10 MΩ

– **Montaggio**: frontale tramite clip-on

– **Connessioni**: morsetti a vite

– **Coppia di serraggio**: 1,3 N·m con cacciavite Philips n. 2

– **Dimensioni**: larghezza 38 mm, altezza 30 mm, profondità 35 mm

– **Peso**: 0,045 kg

Compatibilità

Compatibile con i contattori e relè di controllo TeSys K, inclusi LC1K, CA2K e CA3K. Non compatibile con i modelli LP4K, LP5K e CA4K.

Certificazioni e Conformità

– **Standard**: IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, JIS C8201-5-1

– **Certificazioni**: CB Scheme, CCC, UL, CSA, CE, UKCA

– **Conformità ambientale**: prodotto Green Premium, conforme alle direttive RoHS e REACh, privo di metalli pesanti tossici e mercurio

Condizioni Ambientali

– **Temperatura di funzionamento**: da -25°C a 50°C

– **Temperatura di stoccaggio**: da -50°C a 80°C

– **Altitudine operativa**: fino a 2000 m

– **Grado di protezione**: IP20 secondo IEC 60529

Note Aggiuntive

Il blocco contatti ausiliari LA1KN22 è progettato per applicazioni industriali che richiedono un’espansione affidabile dei contatti di controllo. Il montaggio frontale tramite clip-on e le connessioni a morsetto a vite facilitano l’installazione e la manutenzione. La conformità agli standard internazionali e alle normative ambientali garantisce un utilizzo sicuro e sostenibile del prodotto.
