SCHNEIDER LADT2

Descrizione del Prodotto

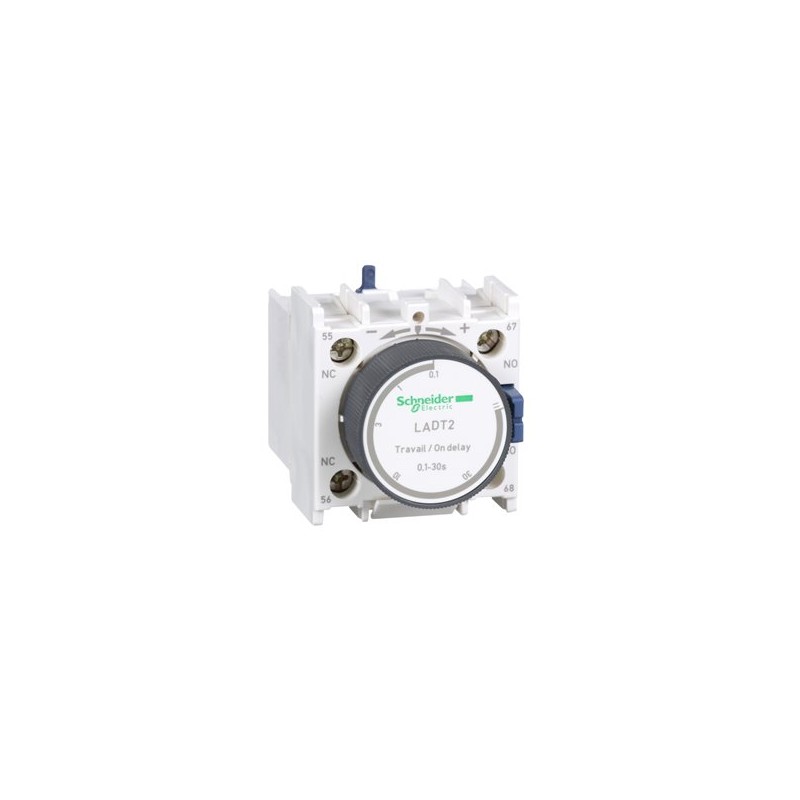

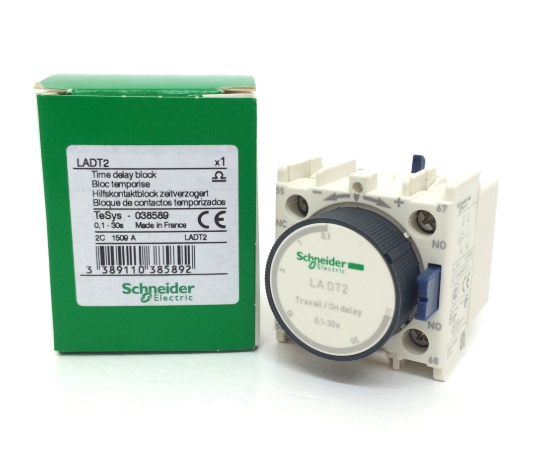

Il LADT2 è un blocco di contatti ausiliari temporizzati della serie TeSys di Schneider Electric, progettato per fornire un ritardo all’eccitazione nei contattori TeSys D e TeSys F. Dispone di un contatto normalmente aperto (1NO) e uno normalmente chiuso (1NC), con un intervallo di temporizzazione regolabile da 0,1 a 30 secondi.

Caratteristiche Principali

– **Composizione dei Contatti:** 1NO + 1NC

– **Intervallo di Temporizzazione:** 0,1 – 30 secondi

– **Tensione Nominale di Isolamento (Ui):** 690 V conforme a IEC 60947-5-1

– **Corrente Termica Nominale in Aria Libera (Ith):** 10 A a ≤ 60°C

– **Durata Meccanica:** 5 milioni di cicli

– **Montaggio:** Frontale su contattori TeSys D e TeSys F

Specifiche Tecniche

– **Tensione Nominale di Funzionamento (Ue):** 690 V CA a 25…400 Hz

– **Corrente Nominale di Funzionamento (Ie):**

– 6 A a 120 V AC-15

– 1,04 A a 690 V AC-15

– 0,55 A a 125 V DC-13

– 0,1 A a 600 V DC-13

– **Capacità di Chiusura Nominale (Irms):**

– 140 A a ≤ 690 V CA conforme a IEC 60947-5-1

– 250 A a ≤ 690 V CC conforme a IEC 60947-5-1

– **Corrente Minima di Commutazione:** 5 mA

– **Tensione Minima di Commutazione:** 17 V

– **Resistenza di Isolamento:** > 10 MΩ

– **Grado di Protezione:** IP2x conforme a VDE 0106

– **Temperatura Ambiente Operativa:** -40°C a +70°C

Compatibilità

Il LADT2 è compatibile con i seguenti contattori Schneider Electric:

– TeSys D CAD

– TeSys D LC1D

– TeSys F LC1F

– TeSys F CR1F

Certificazioni e Conformità

– **Standard:** IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1

– **Certificazioni:** CSA, UL, CCC, EAC, UKCA

– **Conformità Ambientale:** Green Premium (RoHS/REACh)

Dimensioni e Peso

– **Altezza:** 48 mm

– **Larghezza:** 44 mm

– **Profondità:** 61 mm

– **Peso Netto:** 74 g

Note Aggiuntive

Il LADT2 è progettato per garantire un’elevata affidabilità e durata, con una durata meccanica di 5 milioni di cicli. Il montaggio frontale a clip consente un’installazione semplice e rapida su tutti i contattori TeSys D e TeSys F. Inoltre, il prodotto è conforme agli standard ambientali Green Premium, assicurando un impatto ambientale ridotto.
