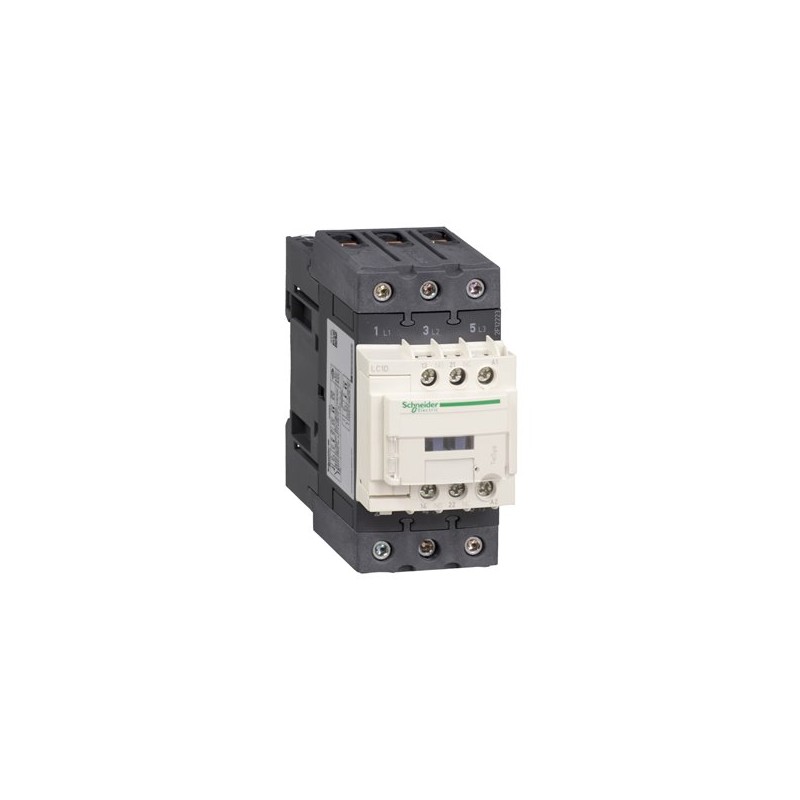

SCHNEIDER LC1D50AB7

Descrizione del Prodotto

Il contattore TeSys D LC1D50AB7 di Schneider Electric è progettato per il controllo di motori e carichi resistivi. È dotato di una bobina a 24 V AC 50/60 Hz e offre una configurazione a 3 poli (3 NO).

Caratteristiche Principali

– Corrente nominale operativa (Ie): 50 A per AC-3 a ≤ 440 V AC; 80 A per AC-1 a ≤ 440 V AC.
– Potenza nominale del motore: 22 kW a 380…400 V AC 50/60 Hz (AC-3); 33 kW a 660…690 V AC 50/60 Hz (AC-3).
– Composizione dei contatti ausiliari: 1 NO + 1 NC.
– Tensione nominale di isolamento (Ui): 690 V conformemente a IEC 60947-4-1.
– Categoria di utilizzo: AC-1, AC-3, AC-4.
– Durata meccanica: 6 milioni di cicli.
– Durata elettrica: 1,45 milioni di cicli a 50 A AC-3 a ≤ 440 V.
– Temperatura operativa: da -5°C a 60°C.
– Grado di protezione: IP20 sulla parte frontale secondo IEC 60529.
– Standard e certificazioni: IEC 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, CCC, EAC, DNV, GL, LROS, RINA, BV, GOST.

Dimensioni e Montaggio

– Altezza: 122 mm.
– Larghezza: 55 mm.
– Profondità: 120 mm.
– Montaggio: su guida DIN o piastra.

Connessioni

– Terminali del circuito di potenza: connessione a vite per cavi da 1 a 35 mm².
– Terminali del circuito di controllo: morsetti a vite per cavi da 1 a 4 mm².

Applicazioni

Il contattore LC1D50AB7 è ideale per il controllo di motori e carichi resistivi in applicazioni industriali e HVAC.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
