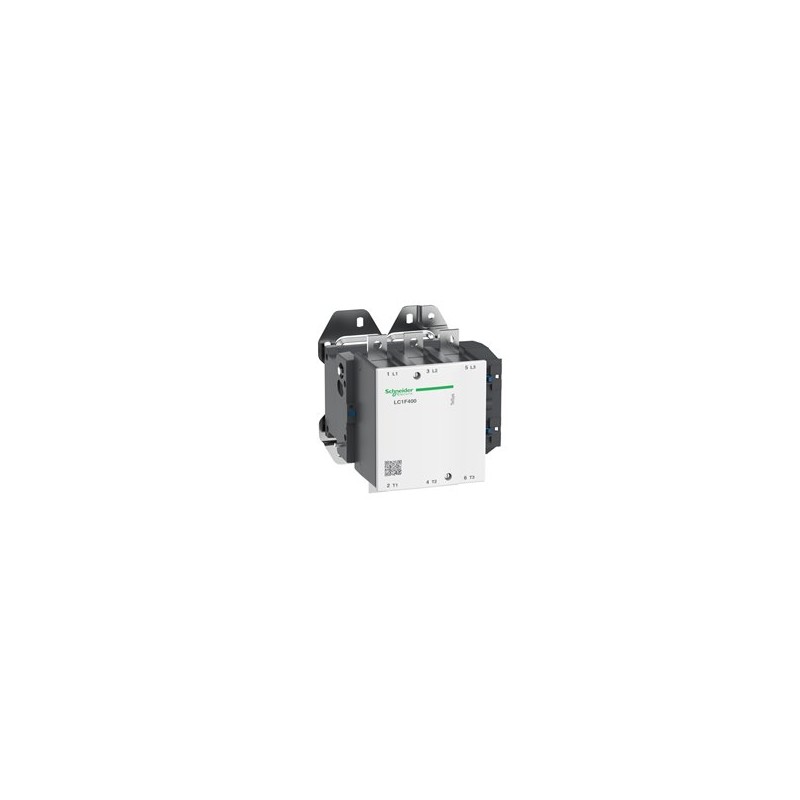

SCHNEIDER LC1F400

Il contattore Schneider Electric LC1F400 è progettato per applicazioni di controllo motore e carichi resistivi, offrendo elevate prestazioni e affidabilità.

Caratteristiche principali

Il LC1F400 è un contattore trifase con 3 poli (3 NO) e una corrente nominale di 400 A in categoria AC-3 fino a 440 V. È adatto per il controllo di motori e carichi resistivi.

Tensione operativa nominale [Ue]

Fino a 1000 V AC a 50/60 Hz e fino a 460 V DC.

Corrente operativa nominale [Ie]

500 A (a ≤ 40 °C) in AC-1 e 400 A (a ≤ 55 °C) in AC-3.

Potenza motore nominale

– 75 kW a 400 V AC 50/60 Hz in AC-4

– 200 kW a 380…400 V AC 50/60 Hz in AC-3

– 220 kW a 415 V AC 50/60 Hz in AC-3

– 250 kW a 440 V AC 50/60 Hz in AC-3

– 257 kW a 500 V AC 50/60 Hz in AC-3

– 280 kW a 660…690 V AC 50/60 Hz in AC-3

– 185 kW a 1000 V AC 50/60 Hz in AC-3

– 110 kW a 220…240 V AC 50/60 Hz in AC-3

Tensione di isolamento nominale [Ui]

1000 V secondo IEC 60947-4-1 e 1500 V secondo VDE 0110 gruppo C.

Tensione nominale di tenuta all’impulso [Uimp]

8 kV.

Corrente termica nominale in aria libera [Ith]

500 A a ≤ 40 °C.

Capacità di chiusura nominale [Irms]

4000 A AC conforme a IEC 60947-4-1.

Capacità di interruzione nominale

3200 A conforme a IEC 60947-4-1.

Corrente nominale di breve durata [Icw]

– 3600 A per 10 s a 40 °C

– 2400 A per 30 s a 40 °C

– 1700 A per 1 min a 40 °C

– 1200 A per 3 min a 40 °C

– 1000 A per 10 min a 40 °C

Fusibili associati

400 A aM a ≤ 440 V e 500 A gG a ≤ 440 V.

Impedenza media

0,26 mΩ a 50 Hz con Ith di 500 A.

Dissipazione di potenza per polo

65 W in AC-1 e 42 W in AC-3.

Montaggio

Supporto su piastra.

Standard

IEC 60947-4-1, EN 60947-4-1, JIS C8201-4-1, EN 60947-1, IEC 60947-1.

Certificazioni

CB, RINA, UL, ABS, DNV, RMRoS, BV, CSA, LROS (Lloyds Register of Shipping).

Connessioni – Terminali

Circuito di potenza: terminali ad anello per 2 cavi da 150 mm² o barra 2 x (30 x 5 mm).

Coppia di serraggio

Circuito di potenza: 35 N·m.

Grado di protezione IP

IP20 sul frontale con protezioni conformi a IEC 60529 e VDE 0106.

Trattamento protettivo

TH.

Temperatura ambiente per funzionamento

Da -5 a 55 °C.

Temperatura ambiente per stoccaggio

Da -60 a 80 °C.

Altitudine operativa

Fino a 3000 m senza derating.

Robustezza meccanica

– Vibrazioni con contattore aperto: 1,5 Gn, 5…300 Hz

– Vibrazioni con contattore chiuso: 5 Gn, 5…300 Hz

– Urti con contattore aperto: 6 Gn per 11 ms

– Urti con contattore chiuso: 15 Gn per 11 ms

Dimensioni

– Altezza: 206 mm

– Larghezza: 213 mm

– Profondità: 219 mm

– Peso netto: 8 kg
