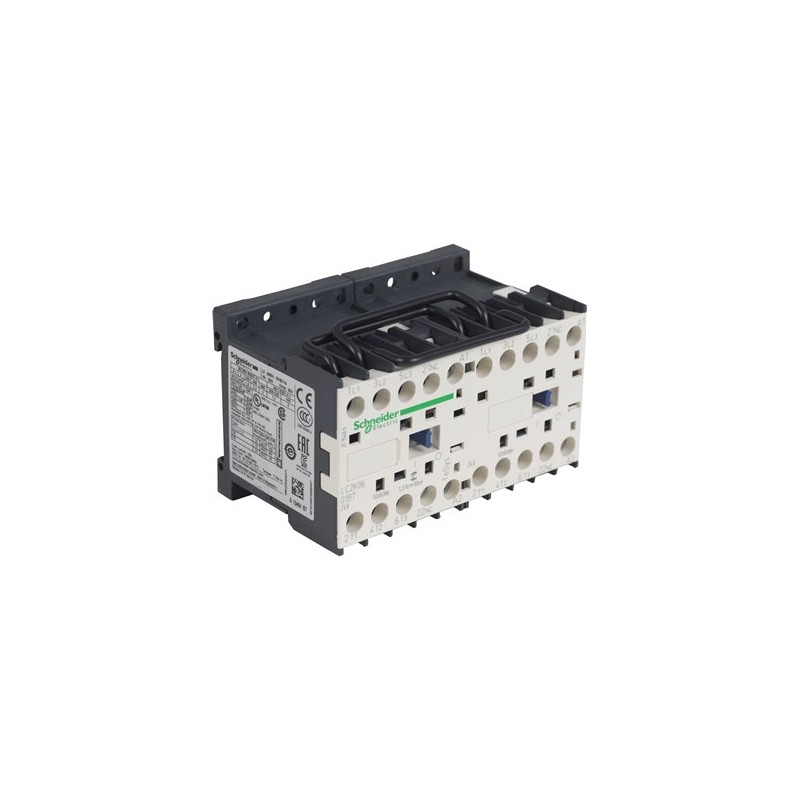

SCHNEIDER LC2K0601B7

Descrizione del Prodotto

Il LC2K0601B7 è un teleinvertitore a 3 poli della serie TeSys K di Schneider Electric, progettato per il controllo motore in applicazioni industriali. Questo contattore è preassemblato con un interblocco meccanico e un circuito di inversione precablato, offrendo una soluzione compatta e affidabile per l’inversione del senso di marcia dei motori.

Caratteristiche Principali

– **Configurazione dei Contatti Principali:** 3 NO (normalmente aperti)

– **Tensione Nominale di Esercizio (Ue):** Fino a 690 V AC a 50/60 Hz

– **Corrente Nominale di Esercizio (Ie):** 6 A per categoria AC-3 fino a 440 V AC

– **Potenza Nominale del Motore:**

– 1,5 kW a 220…230 V AC 50/60 Hz

– 2,2 kW a 380…415 V AC 50/60 Hz

– 3 kW a 440 V AC 50/60 Hz

– **Tensione di Comando (Uc):** 24 V AC a 50/60 Hz

– **Contatti Ausiliari:** 1 NC (normalmente chiuso)

– **Categoria di Utilizzo:** AC-3, AC-4

Specifiche Tecniche

– **Tensione Nominale di Isolamento (Ui):** 690 V conformemente a IEC 60947-4-1

– **Tensione Nominale di Tenuta all’Impulso (Uimp):** 8 kV

– **Corrente Termica Convenzionale in Aria Libera (Ith):**

– 20 A a 50°C per il circuito di potenza

– 10 A a 50°C per il circuito di segnalazione

– **Durata Meccanica:** 5 milioni di cicli

– **Durata Elettrica:** 1,3 milioni di cicli a 6 A AC-3 fino a 440 V

– **Tempo di Chiusura della Bobina:** 10…20 ms

– **Tempo di Apertura della Bobina:** 10…20 ms

Dimensioni e Montaggio

– **Altezza:** 58 mm

– **Larghezza:** 90 mm

– **Profondità:** 57 mm

– **Peso:** 0,36 kg

– **Montaggio:** Su guida DIN o su piastra

Connessioni

– **Terminali:** Morsetti a vite

– **Capacità dei Cavi:**

– 1 cavo rigido da 1,5 a 4 mm²

– 1 cavo flessibile senza capocorda da 0,75 a 4 mm²

– 1 cavo flessibile con capocorda da 0,34 a 2,5 mm²

– **Coppia di Serraggio:** 1,3 Nm con cacciavite Philips n. 2 o piatto da 6 mm

Certificazioni e Conformità

– **Standard:** IEC 60947, VDE 0660, NF C 63-110, BS 5424

– **Certificazioni:** UL, CSA, CCC, EAC, Marine

– **Grado di Protezione:** IP20 conforme a VDE 0106

Applicazioni

Il LC2K0601B7 è ideale per applicazioni di controllo motore in ambienti industriali, offrendo una soluzione compatta e affidabile per l’inversione del senso di marcia dei motori fino a 2,2 kW a 400 V.
