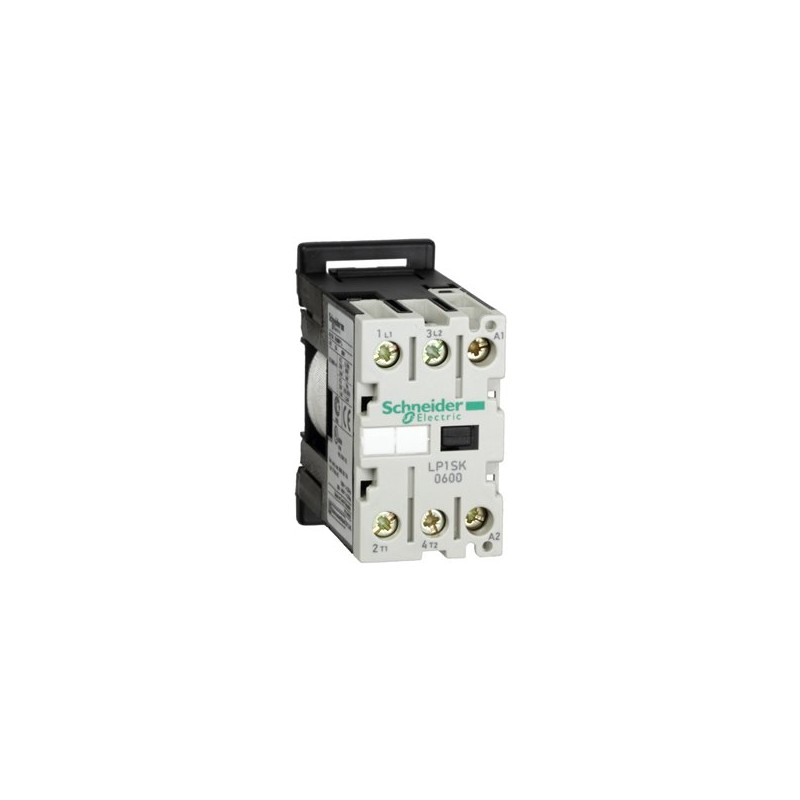

SCHNEIDER LP1SK0600BD

Descrizione del Prodotto

Il contattore miniaturizzato TeSys SK LP1SK0600BD di Schneider Electric è progettato per applicazioni di carico non induttivo fino a 12 A a 690 V in AC-1 e per il controllo di motori monofase fino a 6 A a 690 V in AC-3. Per il controllo di motori trifase, è necessario montare un blocco di contatto aggiuntivo LA1SK sul contattore. Dispone di un circuito di controllo a 24 V DC senza consumi allo spunto e connessioni mediante morsetti a vite. È adatto per velocità di funzionamento fino a 1200 cicli/ora e temperature ambiente da -20°C a +50°C, garantendo affidabilità e durata elevate. Compatto (larghezza 27 mm), è progettato per il montaggio su guida DIN da 35 mm. Sono disponibili blocchi di contatto aggiuntivi LA1SK e moduli soppressori LA4SK, da ordinare separatamente. Certificato secondo diverse norme (IEC, UL, CSA, CCC, EAC).

Specifiche Tecniche

Tipo di Prodotto: Contattore miniaturizzato TeSys SK

Numero di Poli: 2P (2 NO)

Categoria di Utilizzazione: AC-1

Tensione Nominale di Impiego [Ue]: 690 V AC

Corrente Nominale di Impiego [Ie]: 12 A a 55°C in AC-1

Tensione di Comando [Uc]: 24 V DC

Corrente Termica Convenzionale in Aria Libera [Ith]: 12 A a 55°C

Potere di Chiusura Nominale Irms: 66 A a 690 V AC conforme a IEC 60947

Corrente Nominale Ammissibile di Breve Durata [Icw]: 50 A a 55°C

Calibro del Fusibile Associato: 16 A gI

Impedenza Media: 4 mΩ a 50 Hz con Ith 12 A

Tensione Nominale di Isolamento [Ui]: 690 V conforme a IEC 60947

Montaggio: Guida DIN da 35 mm

Norme di Riferimento: IEC 60947, UL 508, CSA C22.2 No 14

Certificazioni Prodotto: IEC, UL, CSA, CCC, EAC

Connessioni – Morsetti: Circuito di potenza: connettore 1 cavi 0,35…6 mm² flessibile con terminazione cavo; connettore 1 cavi 0,5…6 mm² flessibile senza terminazione cavo; connettore 1 cavi 1,5…6 mm² solido; connettore 2 cavi 0,35…1,5 mm² flessibile con terminazione cavo; connettore 2 cavi 0,35…2,5 mm² flessibile senza terminazione cavo; connettore 2 cavi 1,5…4 mm² solido

Coppia di Serraggio: 0,8 Nm su connettore con cacciavite Pozidriv No 1

Tempo di Funzionamento: 4…6 ms diseccitazione bobina e apertura NO; 8…12 ms eccitazione bobina e chiusura NO

Durata Meccanica: 10 milioni di cicli

Velocità Massima di Funzionamento: 1200 cicli/ora

Limiti Tensione Circuito di Controllo: Operativo: 0,85…1,1 Uc a 50°C; Diseccitazione: 0,1…0,75 Uc a 50°C

Potenza di Spunto in W: 2,2 W a 20°C

Assorbimento Potenza di Mantenimento in W: 2,2 W a 20°C

Dissipazione di Calore: 2,2 W

Dimensioni

Larghezza: 27 mm

Altezza: 56 mm

Profondità: 55,5 mm

Informazioni del Produttore

Produttore: Schneider Electric

Indirizzo: Via Circonvallazione Est, 1, 24040 Stezzano (BG), Italia

Sito Web: https://www.se.com/it/it/
