SCHNEIDER LP2K0901BD

Descrizione del Prodotto

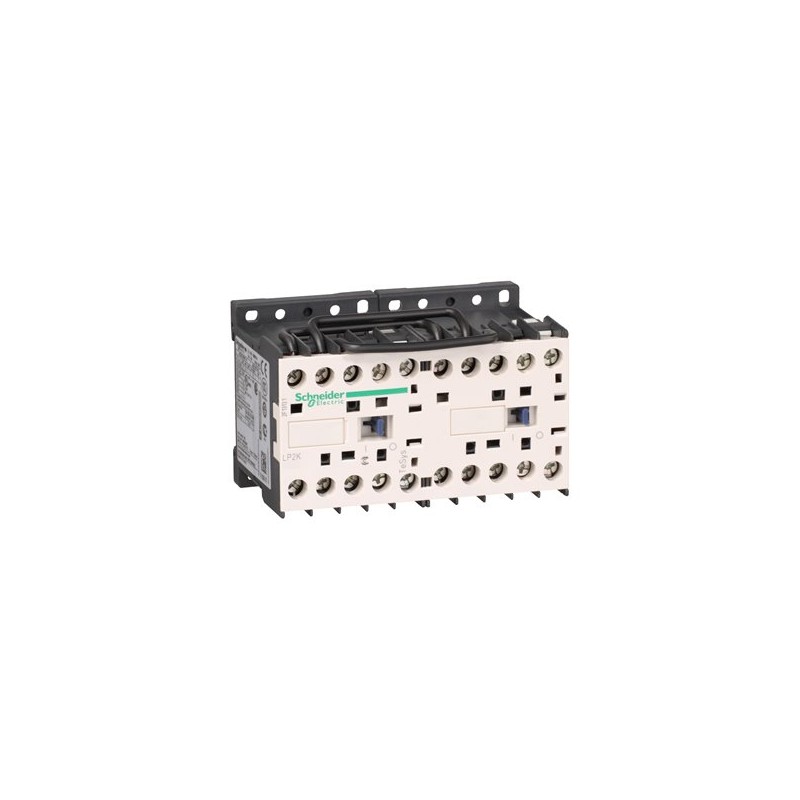

Il teleinvertitore TeSys LP2K0901BD di Schneider Electric è un contattore reversibile a 3 poli, progettato per applicazioni di controllo motore fino a 9 A in categoria AC-3 e tensioni fino a 440 V. È dotato di una bobina a 24 V CC e di un contatto ausiliario integrato 1 NC. Il dispositivo è preassemblato con un interblocco meccanico e un circuito di inversione precablato, offrendo una soluzione compatta e pronta all’uso per il montaggio su guida DIN o su pannello.

Caratteristiche Principali

• Corrente nominale di impiego: 9 A in AC-3 a 440 V.
• Potenza motore nominale: fino a 4 kW a 400 V.
• Tensione di controllo: 24 V CC.
• Contatto ausiliario integrato: 1 NC.
• Montaggio: su guida DIN o su pannello.
• Durata meccanica: 5 milioni di cicli.
• Durata elettrica: 1,3 milioni di cicli a 9 A in AC-3 a 440 V.
• Interblocco meccanico e circuito di inversione precablato.

Specifiche Tecniche

• Tensione nominale di isolamento (Ui): 690 V.
• Tensione nominale di tenuta agli impulsi (Uimp): 8 kV.
• Corrente termica convenzionale in aria libera (Ith): 20 A a 50°C.
• Potere di chiusura nominale: 110 A in AC.
• Capacità di interruzione nominale: 110 A a 220…230 V, 110 A a 380…400 V, 110 A a 415 V, 110 A a 440 V, 80 A a 500 V, 70 A a 660…690 V.
• Corrente nominale ammissibile di breve durata (Icw): 90 A per 1 s.
• Calibro del fusibile associato: 25 A gG per il circuito di potenza.
• Impedenza media: 3 mΩ a 50 Hz con Ith di 20 A.

Normative e Certificazioni

• Conforme alle norme: IEC 60947, VDE 0660, BS 5424, NF C 63-110.
• Certificazioni: UL, CSA, UKCA.

Informazioni Ambientali

• Impronta di carbonio: 233 kg CO₂ eq.
• Packaging realizzato con cartone riciclato (minimo 70%).

Documentazione Tecnica

• Scheda tecnica: [Link alla scheda tecnica]
• Manuale d’uso: [Link al manuale d’uso]
• Certificato di conformità: [Link al certificato di conformità]

Per ulteriori dettagli, consultare la pagina ufficiale del prodotto sul sito di Schneider Electric.
