SCHNEIDER LUCA05BL

Descrizione del prodotto

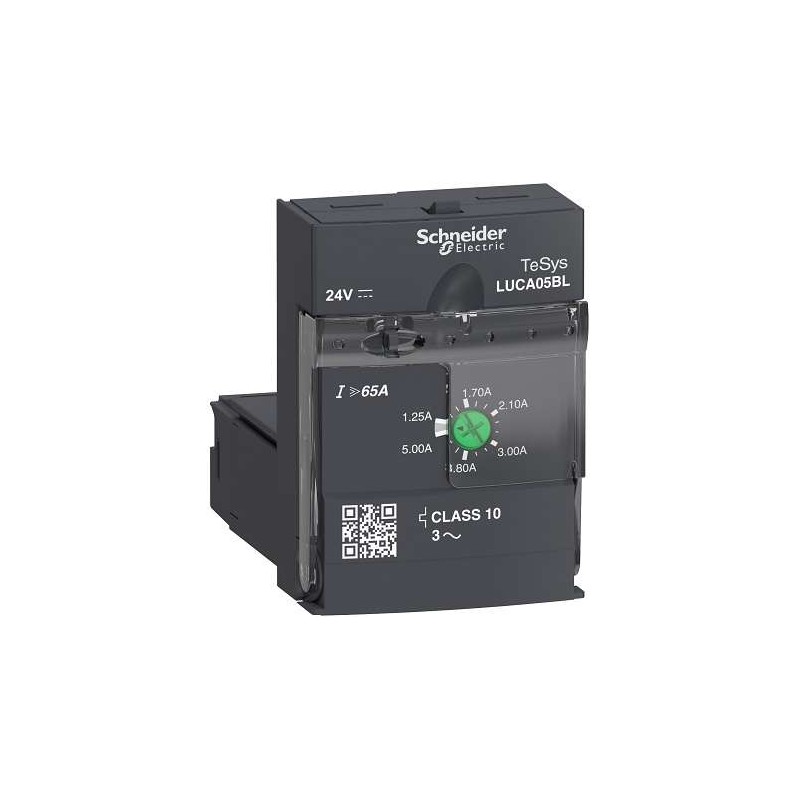

L’unità di controllo standard TeSys U LUCA05BL di Schneider Electric è progettata per essere inserita nelle basi di potenza LUB12, LUB32 o LUB38, formando così un avviatore TeSys U per motori trifase fino a 1,5 kW a 400 V. Fornisce una protezione completa per i motori, con una corrente nominale regolabile tra 1,25 e 5 A, classe di intervento per sovraccarico 10, protezione da cortocircuito fino a 13 volte la corrente nominale massima (Irmax), sovracorrente fino a 14,2 volte Ir, protezione contro la perdita di fase e guasti di isolamento. L’unità è alimentata con una tensione di controllo di 24 V CC attraverso i morsetti A1/A2 situati nella base di potenza. Certificata per l’uso in combinazione con una base di potenza LUB, conforme agli standard IEC, UL, CSA, CCC, EAC e Marine.

Caratteristiche tecniche

– Intervallo di regolazione dello sganciatore di sovraccarico: 1,25…5 A
– Corrente nominale permanente (Iu): 5 A
– Tensione di alimentazione del circuito di controllo: 24 V CC
– Tipo di protezione motore: sganciatore termico/magnetico
– Numero di poli: 3
– Funzione dell’attivatore di cortocircuito: non ritardato
– Valore di sgancio per cortocircuito: 65 A
– Protezione dalle dispersioni verso terra: Sì
– Compatibilità con basi di potenza: LUB12, LUB32, LUB38
– Certificazioni: IEC, UL, CSA, CCC, EAC, Marine
– Conformità ambientale: Green Premium (RoHS/REACh)
– Dimensioni (L x A x P): 45 mm x 66 mm x 60 mm
– Peso: 0,135 kg

Applicazioni

L’unità di controllo LUCA05BL è ideale per applicazioni di controllo e protezione di motori trifase in ambito industriale, garantendo una protezione completa contro sovraccarichi, cortocircuiti, perdite di fase e guasti di isolamento. La sua struttura modulare “plug & play” facilita l’installazione e la manutenzione, rendendola adatta per una vasta gamma di applicazioni industriali.

Documentazione tecnica

Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito ufficiale di Schneider Electric.
