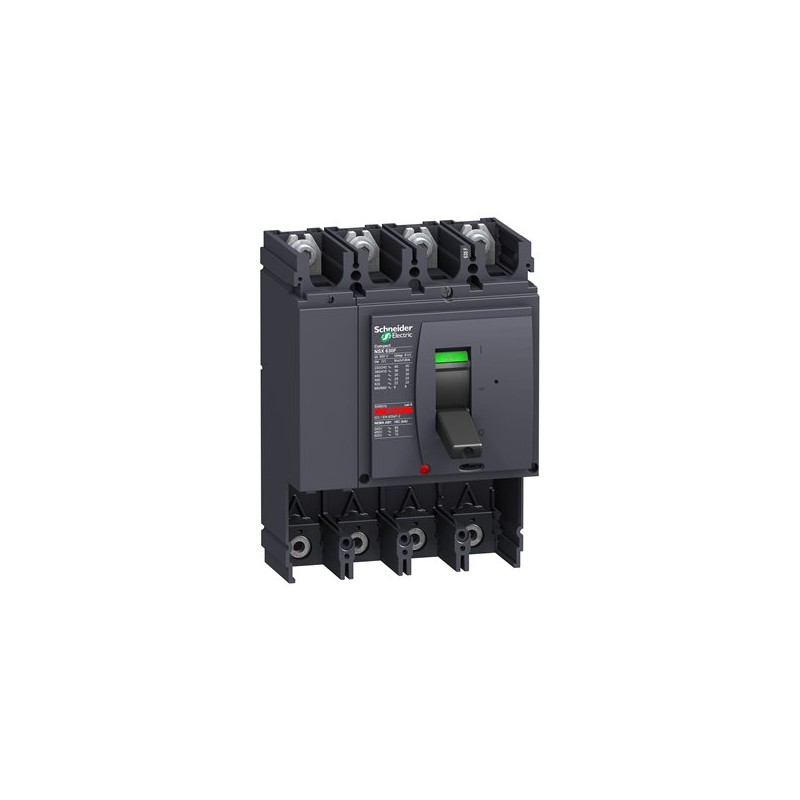

SCHNEIDER LV432809

Il prodotto SCHNEIDER LV432809 è un interruttore automatico della serie Compact NSX630H, progettato per applicazioni di distribuzione elettrica. Si tratta di un interruttore a 4 poli con una corrente nominale di 630 A e una capacità di interruzione di 70 kA a 415 V AC.

Caratteristiche principali

– **Gamma prodotto**: Compact NSX400…630
– **Nome dispositivo**: Compact NSX630H
– **Tipo di prodotto o componente**: Base interruttore
– **Applicazione**: Distribuzione
– **Numero di poli**: 4
– **Posizione neutro**: Sinistra
– **Corrente nominale [In]**: 630 A a 40 °C
– **Tensione nominale di impiego [Ue]**: 690 V AC 50/60 Hz
– **Tipo di rete**: AC
– **Frequenza di rete**: 50/60 Hz
– **Attitudine al sezionamento**: Sì, conforme a EN/IEC 60947-2
– **Categoria di utilizzazione**: Categoria A
– **Potere di interruzione**:
– 100 kA Icu a 220/240 V AC 50/60 Hz conforme a IEC 60947-2
– 70 kA Icu a 380/415 V AC 50/60 Hz conforme a IEC 60947-2
– 65 kA Icu a 440 V AC 50/60 Hz conforme a IEC 60947-2
– 50 kA Icu a 500 V AC 50/60 Hz conforme a IEC 60947-2
– 35 kA Icu a 525 V AC 50/60 Hz conforme a IEC 60947-2
– 20 kA Icu a 660/690 V AC 50/60 Hz conforme a IEC 60947-2
– **Codice potere di interruzione**: H 70 kA 415 V AC
– **Tipo di controllo**: Leva
– **Modalità di montaggio**: Fisso

Caratteristiche elettriche

– **Tensione nominale di isolamento [Ui]**: 800 V AC 50/60 Hz conforme a IEC 60947-2
– **Tensione nominale di tenuta ad impulso [Uimp]**: 8 kV conforme a IEC 60947-2
– **Potere di interruzione nominale di servizio [Ics]**:
– 100 kA a 220/240 V AC 50/60 Hz conforme a IEC 60947-2
– 70 kA a 380/415 V AC 50/60 Hz conforme a IEC 60947-2
– 65 kA a 440 V AC 50/60 Hz conforme a IEC 60947-2
– 50 kA a 500 V AC 50/60 Hz conforme a IEC 60947-2
– 11 kA a 525 V AC 50/60 Hz conforme a IEC 60947-2
– 10 kA a 660/690 V AC 50/60 Hz conforme a IEC 60947-2

Durata

– **Durata meccanica**: 15.000 cicli conforme a IEC 60947-2
– **Durata elettrica**:
– 6.000 cicli a 690 V AC 50/60 Hz In/2 conforme a IEC 60947-2
– 2.000 cicli a 690 V AC 50/60 Hz In conforme a IEC 60947-2
– 4.000 cicli a 440 V AC 50/60 Hz In conforme a IEC 60947-2
– 8.000 cicli a 440 V AC 50/60 Hz In/2 conforme a IEC 60947-2

Dimensioni e montaggio

– **Supporto per montaggio**: Piastra posteriore
– **Attacchi superiori**: Lato anteriore
– **Attacchi inferiori**: Lato anteriore
– **Passo del collegamento**: 45 mm
– **Larghezza**: 185 mm
– **Altezza**: 255 mm
– **Profondità**: 110 mm

Informazioni ambientali

– **Etichetta Green Premium™**: Sì
– **Conformità RoHS UE**: Conforme con esenzioni
– **Conformità RoHS Cina**: Dichiarazione RoHS della Cina
– **Profilo ambientale del prodotto**: Disponibile
– **WEEE**: Il prodotto deve essere smaltito secondo le normative specifiche dell’Unione Europea

Si prega di notare che il prodotto LV432809 è stato dichiarato obsoleto e non è più commercializzato. Per ulteriori informazioni o per trovare prodotti sostitutivi, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un rappresentante autorizzato.
