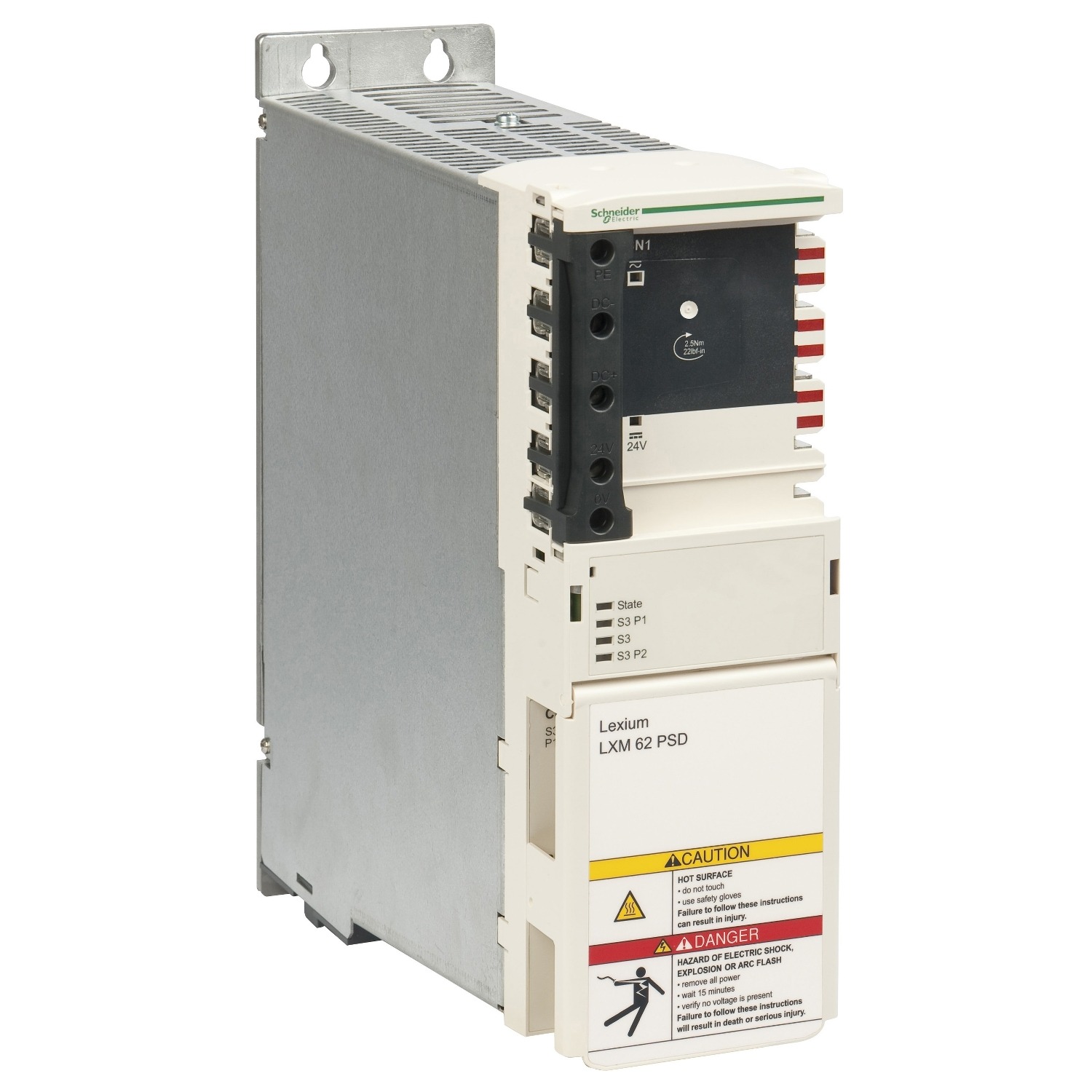

SCHNEIDER LXM62PD20A11000

Descrizione del Prodotto

Il modulo di alimentazione Lexium LXM62PD20A11000 fa parte della gamma PacDrive 3 di Schneider Electric. Questo modulo fornisce l’energia necessaria ai servoazionamenti Lexium 62 collegati, utilizzando un bus DC comune. È dotato di un’interfaccia di comunicazione SERCOS III integrata e offre due uscite a relè per contatti liberi da potenziale. È progettato per applicazioni come il controllo generale delle macchine, l’automazione delle macchine per l’imballaggio e la movimentazione dei materiali.

Specifiche Tecniche

Gamma di prodotto: PacDrive 3

Tipo di prodotto: Modulo di alimentazione

Nome componente: LXM62

Tipo di circuito di alimentazione: AC

Tensione di alimentazione nominale [Us]:

– 400 V trifase (tolleranza: -10%…+10%)

– 230 V trifase (tolleranza: -10%…+10%)

– 230 V monofase (tolleranza: -10%…+10%)

Frequenza di alimentazione: 50/60 Hz ±5%

Tensione del circuito di controllo [Uc]: 24 V DC (tolleranza: -20%…+25%)

Corrente di uscita dell’alimentazione: 20 A

Tensione del bus: 270…700 V

Tensione massima del bus DC: 860 V

Capacità massima del cavo: 1,36 mF

Corrente nominale [In]:

– 10 A AC monofase

– 10 A AC trifase

Corrente di picco:

– 20 kA AC monofase per 1 s

– 20 kA AC trifase per 1 s

Potenza nominale:

– 5,2 kW a 400 V AC trifase

– 6,2 kW a 480 V AC trifase

Potenza massima:

– 10,4 kW a 400 V AC trifase

– 12,5 kW a 480 V AC trifase

Tempo di mantenimento: 15 min

Resistenza di frenatura: 15 Ω

Potenza di frenatura permanente: 400 W

Potenza di frenatura massima: 46 kW

Tipo di uscita: 2 relè per contatti liberi da potenziale

Interfaccia fisica: SERCOS III

Marcatura: CE

Livello di sicurezza:

– Può raggiungere SIL 2 conforme a EN 61508

– Può raggiungere PL d/categoria 3 conforme a EN/ISO 13849-1

Categoria di sovratensione: III conforme a EN 61800-5-1

Profondità: 270 mm

Larghezza: 89,5 mm

Altezza: 310 mm

Peso netto: 6,3 kg

Standard:

– UL 508C

– EN/IEC 61800-5-1

– EN/IEC 61800-3

Certificazioni del prodotto:

– UL

– CSA

Grado di protezione IP: IP20 conforme a EN/IEC 60721-3-3 (con connettori inseriti)

Resistenza alle vibrazioni: 10 m/s² conforme a EN/IEC 60721-3-3

Resistenza agli urti:

– 100 m/s² in funzionamento conforme a EN/IEC 60721-3-3

– 300 m/s² durante il trasporto conforme a EN/IEC 60721-3-3

Grado di inquinamento: 2 conforme a EN/IEC 60721-3-3

Caratteristiche ambientali: 3K3 conforme a IEC 60721-3-3 5…85%

Temperatura ambiente per il funzionamento:

– 40…55 °C (con derating di corrente del 2% per °C)

– 5…40 °C

Temperatura ambiente per lo stoccaggio: -25…55 °C

Applicazioni

Il modulo di alimentazione LXM62PD20A11000 è adatto per l’uso in:

– Controllo generale delle macchine

– Automazione delle macchine per l’imballaggio

– Applicazioni di movimentazione dei materiali

Certificazioni e Conformità

Questo prodotto è certificato da CE e CSA e soddisfa gli standard EN/IEC 61800-5-1, EN/IEC 61800-3 e UL 508C.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
