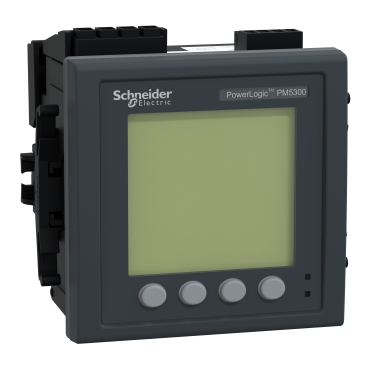

SCHNEIDER METSEPM5331

Descrizione del Prodotto

Il Power Meter PM5331 di Schneider Electric è un misuratore di energia e potenza progettato per il montaggio a incasso (96×96 mm). Offre funzionalità avanzate per il monitoraggio e l’analisi della qualità dell’energia, supportando fino alla 31ª armonica. È dotato di un display LCD monocromatico retroilluminato con risoluzione di 128 x 128 pixel. Il dispositivo è conforme alla classe di precisione 0,5S secondo la norma IEC 62053-22 e dispone di una certificazione MID per applicazioni di fatturazione.

Caratteristiche Principali

• Analisi della qualità dell’energia fino alla 31ª armonica.
• Misurazione di corrente, tensione, frequenza, fattore di potenza, energia, potenza attiva e reattiva.
• Classe di precisione 0,5S per l’energia attiva conforme a IEC 62053-22.
• Display LCD monocromatico retroilluminato con risoluzione di 128 x 128 pixel.
• Due ingressi digitali e due uscite digitali configurabili, oltre a due uscite relè.
• Porta di comunicazione RS485 con protocollo Modbus RTU e ASCII.
• Memoria interna da 256 kB per la registrazione di dati e eventi.
• Supporto per quattro programmi tariffari.
• 35 allarmi configurabili.

Specifiche Tecniche

• Alimentazione: 100…415 V AC (45…65 Hz) o 125…250 V DC.
• Corrente Nominale: 1 A o 5 A.
• Rete Supportata: Monofase con neutro, trifase, trifase con neutro.
• Consumo di Potenza Massimo: 11 VA a 415 V.
• Intervallo di Tensione di Misura: 35…760 V AC tra fasi; 20…400 V AC tra fase e neutro.
• Intervallo di Frequenza di Misura: 45…65 Hz.
• Accuratezza di Misura:
  • Energia attiva: ±0,5%.
  • Energia reattiva: ±2%.
  • Potenza attiva: ±0,5%.
  • Potenza apparente: ±0,5%.
  • Frequenza: ±0,05%.
  • Fattore di potenza: ±0,5.
  • Corrente: ±0,5%.
  • Tensione: ±0,5%.
• Classe di Precisione: Classe 0,5S per l’energia attiva conforme a IEC 62053-22.
• Ingressi/Uscite:
  • 2 ingressi digitali.
  • 2 uscite digitali.
  • 2 uscite relè.
• Comunicazione: Porta RS485 con protocollo Modbus RTU e ASCII a 9,6, 19,2 e 38,4 kbaud, parità pari/dispari o nessuna, isolamento 2500 V.
• Registrazione Dati:
  • Registri di allarme.
  • Valori min/max istantanei.
  • Registri di dati.
  • Marcatura temporale.
  • Registri di manutenzione.
  • Registri di eventi.
• Capacità di Memoria: 256 kB.
• Connessioni – Terminali:
  • Circuito di tensione: morsettiera a vite (4).
  • Circuito di controllo: morsettiera a vite (2).
  • Trasformatore di corrente: morsettiera a vite (6).
  • Circuito di ingresso/uscita: morsettiera a vite (6).
  • Uscita relè: morsettiera a vite (4).
  • Rete Ethernet: connettore RJ45.
• Montaggio: A incasso.
• Dimensioni:
  • Larghezza: 96 mm.
  • Profondità: 72 mm.
  • Altezza: 96 mm.
• Peso Netto: 430 g.

Certificazioni e Standard

• Conformità a EN 50470-3, IEC 62053-22, IEC 61557-12, UL 61010-1, IEC 62053-24, EN 50470-1, IEC 60529.
• Certificazioni: CE conforme a IEC 61010-1, CULus conforme a UL 61010-1, MID conforme a EN 50470-1 e EN 50470-3.

Compatibilità Ambientale

• Etichetta Green Premium™ che garantisce conformità alle normative ambientali più recenti.
• Senza mercurio.
• Conforme alle direttive RoHS e REACh.

Applicazioni

Il PM5331 è ideale per il monitoraggio dell’energia in applicazioni industriali e commerciali, offrendo misurazioni precise e funzionalità avanzate per l’analisi della qualità dell’energia e la gestione dei consumi.
