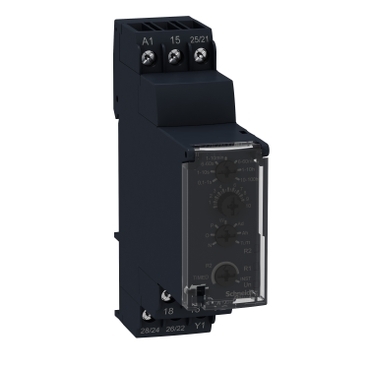

SCHNEIDER RE22R2MMW

Descrizione del Prodotto

Il RE22R2MMW di Schneider Electric è un relè temporizzato multifunzione progettato per applicazioni industriali che richiedono temporizzazioni precise e affidabili. Questo dispositivo offre una vasta gamma di funzioni temporizzate, rendendolo versatile per diverse esigenze operative.

Caratteristiche Principali

– **Tensione di Alimentazione:** 12…240 V AC/DC

– **Corrente Nominale di Contatto:** 8 A

– **Configurazione dei Contatti:** 2 C/O (DPDT)

– **Intervallo di Tempo:** 0,1 s…100 h

– **Montaggio:** Guida DIN da 35 mm conforme a EN/IEC 60715

– **Connessioni:** Morsetti a vite

– **Temperatura di Funzionamento:** -20…60 °C

– **Grado di Protezione:** IP40 (custodia), IP20 (morsetti)

Funzioni Temporizzate

– **A:** Ritardo all’eccitazione

– **Ac:** Ritardo all’eccitazione con controllo del contatto S

– **At:** Impulso all’eccitazione

– **B:** Ritardo alla diseccitazione

– **Bw:** Ritardo alla diseccitazione con controllo del contatto S

– **C:** Impulso ritardato

– **D:** Ciclico simmetrico con inizio da pausa

– **Di:** Ciclico simmetrico con inizio da impulso

– **H:** Ritardo alla diseccitazione con controllo del contatto S

Specifiche Tecniche

– **Tensione di Alimentazione Nominale ([Us]):** 12…240 V AC/DC

– **Frequenza di Alimentazione:** 50…60 Hz ±5%

– **Consumo di Potenza:** 3 VA a 240 V AC

– **Tensione di Comando del Circuito ([Uc]):** 12…240 V

– **Tensione di Impulso Nominale di Tenuta ([Uimp]):** 5 kV per 1,2/50 µs conforme a IEC 60664-1

– **Durata Meccanica:** 10.000.000 cicli

– **Durata Elettrica:** 100.000 cicli per carico resistivo, 8 A a 250 V AC

– **Resistenza di Isolamento:** 100 MΩ a 500 V DC conforme a IEC 60664-1

– **Resistenza agli Urti:** 15 g per 11 ms conforme a IEC 60068-2-27

– **Resistenza alle Vibrazioni:** 20 m/s² (10…150 Hz) conforme a IEC 60068-2-6

– **Umidità Relativa:** 93% senza condensa conforme a IEC 60068-2-30

Certificazioni

– **Certificazioni del Prodotto:** CE, CSA, cULus, GL, RCM, CCC, EAC

– **Standard di Conformità:** IEC 61812-1, EN 61000-6-2, EN 61000-6-1, EN 61000-6-4, EN 61000-6-3

Dimensioni e Peso

– **Larghezza:** 22,5 mm

– **Altezza:** 90 mm

– **Profondità:** 79,5 mm

– **Peso Netto:** 0,093 kg

Indicatori LED

– **LED Verde (fisso):** Alimentazione ON

– **LED Verde (lampeggiante):** Temporizzazione in corso

– **LED Giallo:** Relè eccitato

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
