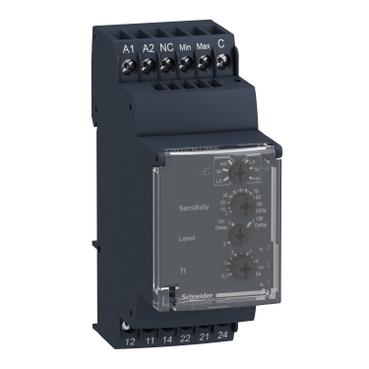

SCHNEIDER RM35LM33MW

Descrizione del Prodotto

Il relè di controllo livello RM35LM33MW di Schneider Electric è progettato per il monitoraggio dei livelli di liquidi mediante sonde resistive. Questo dispositivo è ideale per applicazioni industriali che richiedono un controllo preciso e affidabile dei livelli di liquidi conduttivi.

Caratteristiche Principali

– Gamma di sensibilità regolabile: 0,25…1000 kΩ, con tre scale di sensibilità: LS (bassa sensibilità), St (sensibilità standard) e HS (alta sensibilità).
– Temporizzazione regolabile da 0,1 a 5 secondi con una precisione del ±10%.
– Tensione di alimentazione universale: 24…240 V AC/DC, 50/60 Hz.
– Capacità di commutazione fino a 1250 VA con una corrente massima di 5 A AC/DC.
– Durata meccanica fino a 30 milioni di cicli e durata elettrica fino a 100.000 cicli.
– Montaggio su guida DIN simmetrica da 35 mm conforme a IEC 60715.
– Segnalazione locale tramite LED per indicare lo stato di alimentazione, temporizzazione e stato del relè.

Specifiche Tecniche

– Tensione nominale di isolamento [Ui]: 250 V conforme a IEC 60664-1.
– Tensione nominale di tenuta agli impulsi [Uimp]: 4 kV conforme a IEC 60255-5.
– Resistenza di isolamento: > 500 MΩ a 500 V DC tra alimentazione e uscita relè, conforme a IEC 60255-5.
– Categoria di sovratensione: III conforme a IEC 60664-1.
– Grado di protezione: IP20 per i terminali, IP30 per l’involucro, conforme a IEC 60529.
– Temperatura ambiente di funzionamento: da -20 a 50 °C.
– Umidità relativa: fino al 95% a 55 °C, conforme a IEC 60068-2-30.

Dimensioni e Montaggio

– Larghezza: 35 mm.
– Altezza: 90 mm.
– Profondità: 72 mm.
– Montaggio su guida DIN simmetrica da 35 mm conforme a IEC 60715.

Connessioni Elettriche

– Morsetti a vite per conduttori solidi da 0,5 a 4 mm² e conduttori flessibili da 0,2 a 2,5 mm².
– Coppia di serraggio: 0,6…1 Nm conforme a IEC 60947-1.

Certificazioni e Conformità

– Conforme agli standard IEC 60255-6.
– Certificazioni: CE, CSA, GL, UL, C-tick, GOST.
– Compatibile con le categorie di utilizzo AC-12, AC-13, AC-14, AC-15, DC-12 e DC-13 secondo IEC 60947-5-1.

Applicazioni Tipiche

– Controllo del livello di liquidi conduttivi in serbatoi e cisterne.
– Sistemi di pompaggio per il riempimento o lo svuotamento automatico.
– Protezione contro il funzionamento a secco di pompe.
– Monitoraggio di livelli in processi industriali.

Note

– Assicurarsi che le sonde utilizzate siano compatibili con le specifiche del relè per garantire un funzionamento corretto.
– Consultare il manuale di istruzioni per dettagli sull’installazione e la configurazione.
