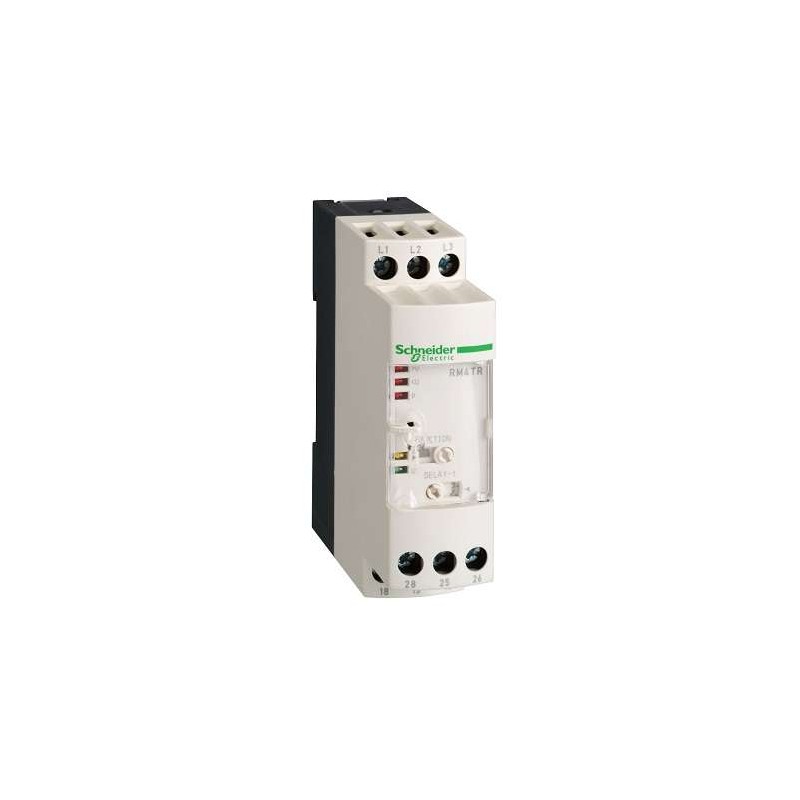

Il relè di controllo di rete trifase RM4TR32 di Schneider Electric è progettato per monitorare e proteggere le reti elettriche trifase, rilevando guasti di fase, sequenza di fase e variazioni di tensione.
Caratteristiche principali
Il RM4TR32 offre le seguenti funzionalità:
- Rilevamento del guasto di fase
- Rilevamento della sequenza di fase
- Monitoraggio di sovratensione e sottotensione
- Ritardo temporale regolabile da 0,1 a 10 secondi
Specifiche tecniche
- Gamma di tensione di controllo: 300…430 V per sottotensione; 420…480 V per sovratensione
- Precisione della soglia di commutazione: ±3%
- Deriva della soglia di commutazione: ≤ 0,06% per grado centigrado in funzione della temperatura ambiente; ≤ 0,5% all’interno della gamma di misurazione
- Precisione dell’impostazione del ritardo temporale: 10%
- Deriva del ritardo temporale: ≤ 0,07% per grado centigrado in funzione della temperatura operativa nominale; ≤ 0,5% all’interno della gamma di misurazione
- Isteresi: 5% fissa della soglia di diseccitazione
- Ritardo all’accensione: 650 ms
- Ciclo di misurazione massimo: 80 ms
Caratteristiche elettriche
- Tensione massima di commutazione: 440 V AC
- Contatti di uscita: 2 C/O (2 contatti di scambio)
- Corrente termica nominale in aria libera [Ith]: 8 A
- Corrente operativa nominale [Ie]: 3 A a 250 V AC-15; 2 A a 24 V DC-13
- Frequenza di alimentazione: 50/60 Hz ±5%
Caratteristiche ambientali
- Temperatura ambiente per il funzionamento: da -20°C a +65°C
- Temperatura ambiente per lo stoccaggio: da -40°C a +85°C
- Umidità relativa: dal 15% all’85% (conforme a IEC 60721-3-3)
- Posizione operativa: qualsiasi posizione senza declassamento
Caratteristiche meccaniche
- Durata meccanica: 30.000.000 cicli
- Dimensioni: altezza 78 mm, larghezza 22,5 mm, profondità 80 mm
- Peso netto: 0,11 kg
Connessioni
- Terminali: morsetti a vite, 2 x 1,5 mm² flessibili con capocorda, 2 x 2,5 mm² flessibili senza capocorda
- Coppia di serraggio: 0,6…1,1 N·m
Certificazioni e conformità
- Marcatura CE
- Categoria di sovratensione: III conforme a IEC 60664-1
- Tensione nominale di isolamento [Ui]: 500 V conforme a IEC
- Grado di protezione IP: IP20 (terminali), IP50 (custodia)
- Conformità agli standard: EN/IEC 60255-6
- Certificazioni: CSA, GL, UL
Stato del prodotto
Il RM4TR32 è stato dichiarato fuori produzione il 31 dicembre 2016. Per informazioni su prodotti sostitutivi, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un rappresentante autorizzato.
Per ulteriori dettagli, è possibile consultare la scheda tecnica completa disponibile sul sito di Schneider Electric.
