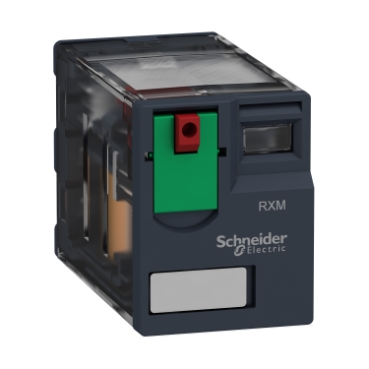

SCHNEIDER RXM4AB1P7

Descrizione del Prodotto

Il relè miniatura a innesto RXM4AB1P7 di Schneider Electric fa parte della serie Harmony RXM. È progettato per applicazioni industriali che richiedono un controllo affidabile e compatto. Questo relè offre una soluzione economica per l’implementazione di molte funzioni di commutazione con numerosi contatti, contribuendo a ridurre le dimensioni degli armadi e aumentando l’affidabilità delle macchine.

Caratteristiche Principali

– **Composizione dei Contatti:** 4 contatti di scambio (4PDT) con una corrente nominale di 6 A.
– **Tensione del Circuito di Comando [Uc]:** 230 V AC a 50/60 Hz.
– **Tipo di Controllo:** Pulsante di test bloccabile per facilitare le operazioni di manutenzione e verifica.
– **Indicatore Meccanico:** Fornisce una chiara indicazione dello stato del contatto, migliorando la sicurezza operativa.
– **Design Compatto:** Consente un risparmio di spazio negli armadi elettrici, facilitando l’installazione in spazi ristretti.

Specifiche Tecniche

– **Tensione Nominale di Isolamento [Ui]:** 250 V secondo IEC, 300 V secondo CSA e UL.
– **Tensione Nominale di Tenuta all’Impulso [Uimp]:** 2,5 kV per 1,2/50 µs.
– **Materiale dei Contatti:** Argento-Nichel (AgNi).
– **Corrente Operativa Nominale [Ie]:**
– 3 A a 28 V DC (NC) secondo IEC.
– 3 A a 250 V AC (NC) secondo IEC.
– 6 A a 28 V DC (NO) secondo IEC.
– 6 A a 250 V AC (NO) secondo IEC.
– 6 A a 277 V AC secondo UL.
– 8 A a 30 V DC secondo UL.
– **Capacità di Commutazione Massima:** 1500 VA/168 W.
– **Durata Meccanica:** 10.000.000 di cicli.
– **Durata Elettrica:** 100.000 cicli per carico resistivo.
– **Consumo Medio della Bobina:** 1,2 VA a 60 Hz.
– **Resistenza Media della Bobina:** 15.000 Ohm a 20 °C ±15%.
– **Tempo di Attivazione:** 20 ms.
– **Tempo di Rilascio:** 20 ms.
– **Posizione di Funzionamento:** Qualsiasi posizione.
– **Dimensioni:**
– Altezza: 27 mm.
– Larghezza: 21 mm.
– Profondità: 55 mm.
– **Peso Netto:** 0,037 kg.

Ambiente Operativo

– **Temperatura di Funzionamento:** Da -40 a 55 °C.
– **Temperatura di Stoccaggio:** Da -40 a 85 °C.
– **Resistenza alle Vibrazioni:**
– 3 g, ampiezza ±1 mm (frequenza 10-150 Hz) per 5 cicli in funzionamento.
– 5 g, ampiezza ±1 mm (frequenza 10-150 Hz) per 5 cicli non in funzionamento.
– **Resistenza agli Urti:**
– 10 g in funzionamento.
– 30 g non in funzionamento.
– **Grado di Protezione:** IP40 secondo EN/IEC 60529.

Certificazioni e Conformità

– **Certificazioni:** CE, CSA, UL, GOST, Lloyd’s.
– **Standard:** EN/IEC 61810-1, CSA C22.2 No 14, UL 508.

Applicazioni Tipiche

Il relè RXM4AB1P7 è ideale per applicazioni in macchinari industriali, confezionamento, industria tessile, HVAC, pannelli di controllo dell’automazione, quadri di distribuzione in bassa/media tensione, controlli motori, interfacce PLC, alimentatori, apparecchiature per edifici o mediche e controlli dell’illuminazione.

Accessori Compatibili

Per un’installazione ottimale, si consiglia l’utilizzo delle basi RXZE (a morsetto a vite, connettore a vite, terminale push-in). Per proteggere contro le vibrazioni, è possibile aggiungere una clip in plastica/metallo alla base. Sono disponibili anche moduli di protezione e legende di marcatura.

Note

Il prodotto è conforme alle normative ambientali e di sicurezza, garantendo un funzionamento affidabile e sicuro nelle applicazioni industriali.
