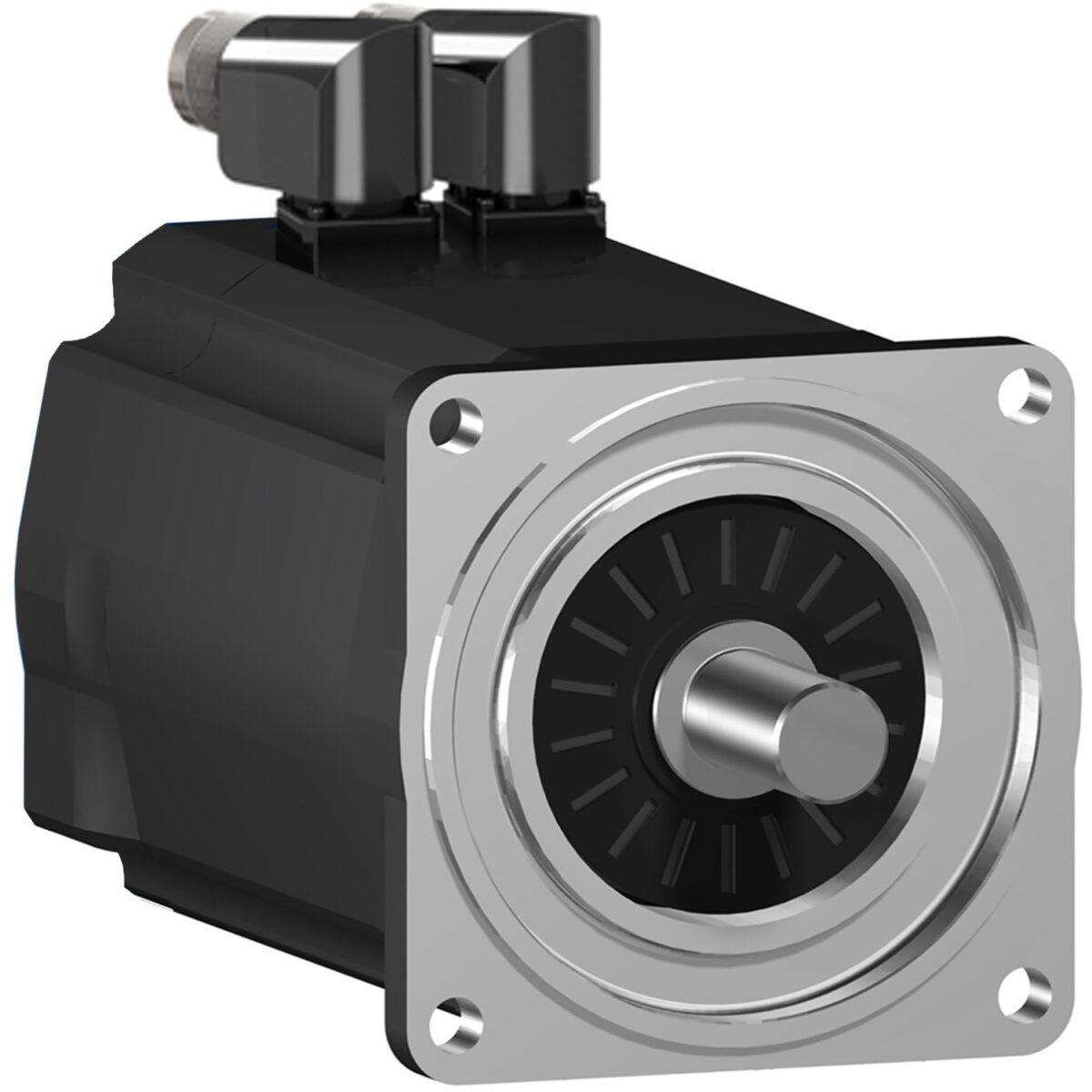

SCHNEIDER SH31001P01A2000

Ecco la scheda tecnica del servomotore Schneider Electric modello SH31001P01A2000:

Descrizione del Prodotto

Il servomotore SH31001P01A2000 fa parte della gamma Lexium SH3 di Schneider Electric. Progettato per applicazioni ad alta dinamica, offre elevate prestazioni in un design compatto.

Caratteristiche Principali

Questo servomotore presenta un momento di inerzia del rotore ridotto, consentendo una rapida accelerazione. La tecnologia di avvolgimento avanzata garantisce una maggiore densità di potenza.

Specifiche Tecniche

– Tensione di alimentazione: 115 – 480 V
– Corrente nominale: 12 A
– Velocità massima: 6000 giri/min
– Coppia nominale: 2,91 Nm
– Coppia di picco: 9,6 Nm
– Potenza nominale: fino a 1,63 kW (a seconda della tensione di alimentazione)
– Encoder: SinCos Hiperface monogiro con 128 periodi/giro
– Connessione elettrica: connettori M23 angolati a 90° e ruotabili
– Flangia di montaggio: 100 mm
– Diametro dell’albero: 19 mm
– Protezione: IP54 per l’albero senza anello di tenuta; IP65 per il motore e l’albero con anello di tenuta
– Peso: 4,3 kg
– Lunghezza: 168,5 mm
– Sistema di raffreddamento: convezione naturale
– Freno di stazionamento: assente
– Inerzia del rotore: 1,4 kg·cm²
– Costante di coppia: 0,84 Nm/A a 120°C
– Costante di forza controelettromotrice: 60 V/krpm a 20°C
– Numero di poli: 4
– Resistenza dello statore: 3,8 Ohm
– Induttanza dello statore: 27,15 mH
– Forza radiale massima: 900 N a 1000 giri/min
– Forza assiale massima: 160 N
– Diametro del collare di centraggio: 95 mm
– Profondità del collare di centraggio: 3,5 mm
– Numero di fori di montaggio: 4
– Diametro dei fori di montaggio: 9,0 mm
– Diametro del cerchio dei fori di montaggio: 115 mm
– Grado di protezione: IP54 per l’albero senza anello di tenuta; IP65 per il motore e l’albero con anello di tenuta
– Tipo di raffreddamento: convezione naturale
– Peso netto: 4,3 kg
– Garanzia: 18 mesi
– Documentazione disponibile: scheda tecnica, manuale utente, catalogo, modelli CAD, dichiarazione ambientale
– Unità di imballaggio: 1 pezzo per confezione
– Dimensioni della confezione: 19,3 cm (altezza) x 22,0 cm (larghezza) x 40,0 cm (lunghezza)
– Peso della confezione: 5,25 kg
– Unità per confezione multipla: 6 pezzi
– Dimensioni della confezione multipla: 77,0 cm (altezza) x 80,0 cm (larghezza) x 60,0 cm (lunghezza)
– Peso della confezione multipla: 40,0 kg
– Certificazioni: conforme alle normative EN/IEC 60034-5
– Applicazioni: adatto per applicazioni ad alta dinamica e precisione
– Compatibilità: compatibile con i servoregolatori Lexium 52 e Lexium 62
– Opzioni disponibili: versioni con freno di stazionamento e diverse configurazioni di encoder
– Accessori: cavi di collegamento, connettori e kit di montaggio disponibili separatamente
– Manutenzione: progettato per una manutenzione minima grazie alla costruzione robusta e ai componenti di alta qualità
– Temperatura di esercizio: da -20°C a +40°C
– Umidità relativa: fino al 90% senza condensa
– Altitudine operativa: fino a 1000 m senza derating
– Vibrazioni: conforme alla norma EN 60068-2-6
– Urti: conforme alla norma EN 60068-2-27
– Rumorosità: livello di pressione sonora inferiore a 70 dB(A)
– Efficienza energetica: progettato per un’elevata efficienza energetica e basse perdite
– Materiali: carcassa in alluminio con verniciatura protettiva
– Colore: nero con dettagli argentati
– Conformità ambientale: RoHS, REACH
– Smaltimento: conforme alle direttive WEEE
– Paese di origine: Germania
– Codice EAN: 3606485296371
– Codice produttore: SH31001P01A2000
– Disponibilità: contattare il distributore locale per informazioni sulla disponibilità e i tempi di consegna
– Prezzo: variabile in base al distributore e alla quantità ordinata
– Servizi aggiuntivi: supporto tecnico e assistenza post-vendita disponibili tramite Schneider Electric
– Formazione: corsi di formazione disponibili per l’installazione e la manutenzione
– Garanzia estesa: opzioni di garanzia estesa disponibili su richiesta
– Programmi di sostituzione: programmi di sostituzione rapida disponibili per ridurre i tempi di inattività
– Aggiornamenti firmware: aggiornamenti firmware disponibili per migliorare le prestazioni e aggiungere nuove funzionalità
– Compatibilità software: compatibile con il software di configurazione e diagnostica di Schneider Electric
– Documentazione tecnica: manuali e guide disponibili in formato digitale e cartaceo
– Supporto online: forum e comunità online per condividere esperienze e soluzioni
– Certificazioni di qualità: ISO 9001, ISO 14001
– Prove di conformità: testato secondo le normative internazionali per garantire sicurezza e affidabilità
– Personalizzazioni: possibilità di personalizzazioni su richiesta per applicazioni specifiche
– Servizi di ingegneria: supporto per l’integrazione e la messa in servizio
– Referenze: utilizzato in numerose applicazioni industriali in tutto il mondo
– Innovazione: parte della gamma Lexium SH3, nota per l’innovazione e le prestazioni elevate
– Sostenibilità: progettato con attenzione all’impatto ambientale e all’efficienza energetica
– Assistenza clienti: rete globale di assistenza per supporto tecnico e commerciale
– Formazione online: moduli di formazione online disponibili per aggiornamenti e approfondimenti
– Eventi: partecipazione a fiere e eventi per presentare le ultime innovazioni
– Collaborazioni: partnership con integratori e OEM per soluzioni personalizzate
– Feedback clienti: valutazioni positive per affidabilità e prestazioni
