SCHNEIDER SH31001P11A2000

Descrizione del Prodotto

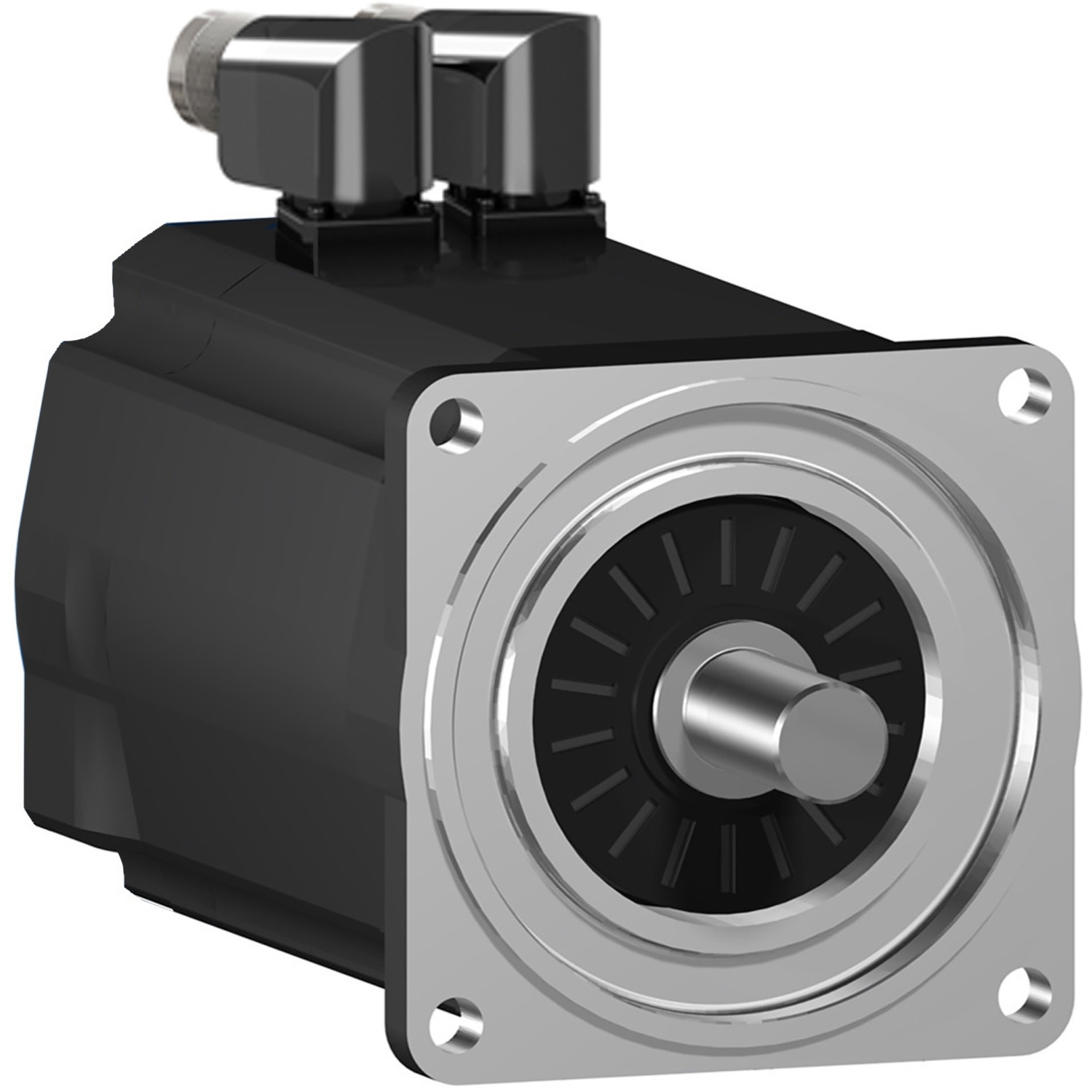

Il servomotore SH31001P11A2000 fa parte della gamma Lexium 52 & Motors di Schneider Electric, progettata per il sistema PacDrive 3. Questo motore a 4 poli offre una velocità meccanica massima di 6000 giri/min e presenta un albero con chiavetta senza freno di stazionamento. È dotato di un encoder assoluto single-turn SinCos Hiperface® con una risoluzione di 128 periodi per rivoluzione.

Specifiche Tecniche

– Alimentazione: Tensione nominale da 115 V a 480 V AC, trifase.
– Corrente di stallo continua: 3,5 A.
– Potenza continua: 1190 W.
– Coppia nominale: 2,91 Nm a 115 V monofase; 2,64 Nm a 230 V monofase; 2,27 Nm a 400 V trifase; 2,27 Nm a 480 V trifase.
– Velocità nominale: 1250 giri/min a 115 V monofase; 2500 giri/min a 230 V monofase; 5000 giri/min a 400 V trifase; 6000 giri/min a 480 V trifase.
– Coppia di stallo continua: 2,94 Nm.
– Coppia di picco di stallo: 9,6 Nm.
– Costante di coppia: 0,84 Nm/A a 120 °C.
– Resistenza dello statore: 3,8 Ohm.
– Induttanza dello statore: 27,15 mH.
– Inerzia del rotore: 1,4 kg·cm².
– Numero di poli: 4.
– Costante di forza controelettromotrice (Back EMF): 60 V/krpm a 20 °C.
– Capacità di sovraccarico: Non specificata.
– Metodo di raffreddamento: Convezione naturale.
– Classe di isolamento: Non specificata.
– Classe di efficienza energetica: Non specificata.
– Fattore di servizio: Non specificato.
– Rapporto corrente di avviamento: Non specificato.
– Rapporto coppia di avviamento: Non specificato.
– Rapporto coppia di spunto: Non specificato.
– Tipo di cuscinetto: Non specificato.
– Con protezione anticondensa: No.
– Con PTC: No.
– Con RTD: No.
– Sicurezza intrinseca (IS): Nessuna.
– Adatto per controllo di frequenza: No.
– Temperatura di esercizio: Da 0 a 50 °C.
– Impregnazione a pressione sotto vuoto (VPI): Non specificata.

Caratteristiche Meccaniche

– Dimensioni dell’albero: Diametro 19 mm, lunghezza 40 mm.
– Tipo di albero: Albero con chiavetta parallela.
– Flangia di montaggio: Standard internazionale da 100 mm.
– Diametro del collare di centraggio: 95 mm.
– Profondità del collare di centraggio: 3,5 mm.
– Numero di fori di montaggio: 4.
– Diametro dei fori di montaggio: 9,0 mm.
– Forza radiale massima (Fr): 900 N a 1000 giri/min; 720 N a 2000 giri/min; 630 N a 3000 giri/min; 570 N a 4000 giri/min; 530 N a 5000 giri/min.
– Forza assiale massima (Fa): 160 N.
– Protezione IP: IP54 per la boccola dell’albero senza anello di tenuta; IP65 per il motore e la boccola dell’albero.
– Freno di stazionamento: Assente.
– Connessione elettrica: Connettori angolati a 90° orientabili.
– Encoder: Encoder assoluto single-turn SinCos Hiperface® con 128 periodi per rivoluzione.
– Risoluzione del feedback di velocità: 128 periodi.
– Dimensioni: Lunghezza 168,5 mm.
– Peso: 4,3 kg.

Compatibilità

Questo servomotore è compatibile con il sistema PacDrive 3, ideale per macchine con controllo del movimento. Supporta il montaggio a flangia standard internazionale da 100 mm e utilizza un sistema di raffreddamento a convezione naturale.

Note

Per ulteriori dettagli e specifiche, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric o di contattare un rappresentante autorizzato.
