Descrizione del Prodotto

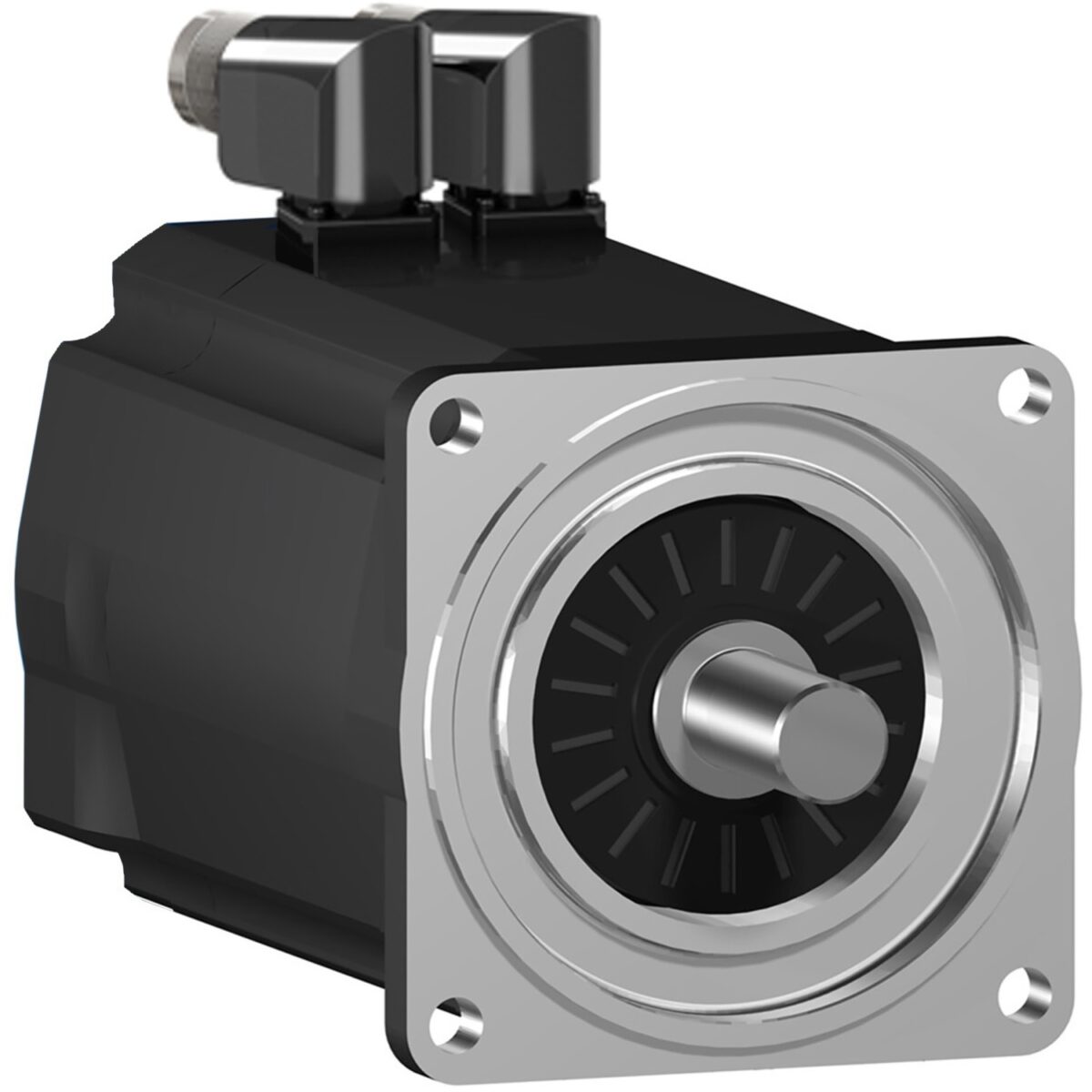

Il servomotore Schneider Electric modello SH31003P12A2000 è progettato per applicazioni industriali che richiedono alta precisione e affidabilità. Questo motore offre elevate prestazioni in termini di coppia e velocità, rendendolo ideale per una vasta gamma di utilizzi nel controllo del movimento.
Specifiche Tecniche
– Coppia di stallo continua: 8 Nm
– Coppia nominale: 5,1 Nm a 480 V trifase
– Coppia di picco a stallo: 28,3 Nm a 115…480 V trifase
– Velocità nominale: 4800 giri/min a 480 V trifase
– Velocità massima meccanica: 6000 giri/min
– Potenza nominale: 2390 W a 400 V trifase
– Tensione di alimentazione: 115…480 V
– Corrente di stallo continua: 6,6 A
– Corrente massima (Irms): 28,3 A
– Numero di poli del motore: 4
– Inerzia del rotore: 3,22 kg·cm²
Caratteristiche Meccaniche
– Diametro dell’albero: 19 mm
– Lunghezza dell’albero: 40 mm
– Tipo di estremità dell’albero: Chiavetta parallela
– Larghezza della chiavetta: 6 mm
– Dimensione della flangia del motore: 100 mm
– Supporto di montaggio: Flangia standard internazionale
Caratteristiche Elettriche
– Tipo di encoder: Assoluto multiturno SinCos Hiperface
– Risoluzione del feedback di velocità: 128 periodi
– Costante di coppia: 1,22 Nm/A a 120°C
– Costante di forza controelettromotrice (back EMF): 77 V/krpm a 20°C
Protezione e Ambiente
– Grado di protezione: IP54 (senza anello di tenuta sull’albero), IP65 (con anello di tenuta sull’albero)
– Temperatura di funzionamento: 0…50°C
Connessioni e Accessori
– Connessione elettrica: Connettore diritto
– Freno di stazionamento: Senza
Applicazioni Tipiche
Il servomotore SH31003P12A2000 è adatto per applicazioni che richiedono alta precisione e dinamica, come macchine utensili, robotica, sistemi di imballaggio e altre applicazioni industriali avanzate.
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
