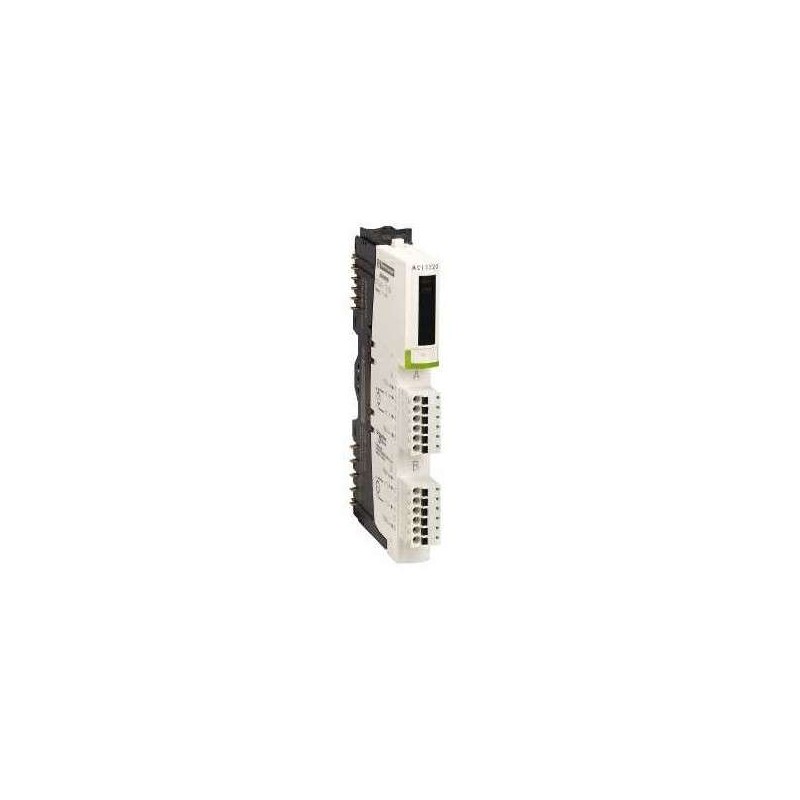

SCHNEIDER STBACI0320K

Descrizione del Prodotto

Il kit di ingresso analogico standard STBACI0320K fa parte della gamma Modicon STB di Schneider Electric. Questo kit è progettato per fornire quattro ingressi analogici in corrente, con un range da 4 a 20 mA e una risoluzione di 15 bit più segno. È compatibile con la maggior parte delle principali reti bus di campo e supporta la sostituzione a caldo. Il kit include il modulo STBACI0320, la base di montaggio STBXBA2000, un connettore a molla a 6 terminali (STBXTS2100) e un connettore a vite a 6 terminali (STBXTS1100).

Caratteristiche Tecniche

– Numero di ingressi analogici: 4
– Tipo di ingresso: Corrente 4…20 mA
– Risoluzione degli ingressi analogici: 15 bit + segno
– Impedenza di ingresso: 250 Ohm
– Accuratezza assoluta dell’errore: ±0,4% del fondo scala a 25°C
– Deriva termica: ±0,005%/°C
– Tempo di aggiornamento: 10 ms
– Protezione da cortocircuito: Sì
– Isolamento tra canali e bus logico: 1780 V per 1 minuto
– Isolamento tra canali e bus sensori: 200 V
– Consumo di corrente: 95 mA a 5 V DC per il bus logico
– Tensione nominale di alimentazione: 24 V DC
– Temperatura ambiente per il funzionamento: da 0 a 60°C senza derating
– Temperatura ambiente per lo stoccaggio: da -40 a 85°C senza derating
– Umidità relativa: 95% a 60°C senza condensa
– Altitudine operativa: ≤ 2000 m
– Grado di protezione: IP20 conforme a EN 61131-2 classe 1
– Resistenza alle vibrazioni: ±0,35 mm a 10…58 Hz; 3 g a 58…150 Hz su guida DIN simmetrica 35 x 7,5 mm; 5 g a 58…150 Hz su guida DIN simmetrica 35 x 15 mm
– Resistenza agli urti: 30 g per 11 ms conforme a IEC 88 riferimento 2-27
– Dimensioni (L x P x A): 128,3 mm x 70 mm x 18,4 mm
– Certificazioni: CE, UL, CSA, FM Classe 1 Divisione 2, ATEX Categoria 3G, C-Tick
– Conformità ambientale: Etichetta Green Premium™, senza mercurio, conformità proattiva alla Direttiva RoHS UE, dichiarazione REACh disponibile
– Compatibilità: Base di montaggio STBXBA2000, modulo di distribuzione dell’alimentazione STBPDT3100/3105
– Composizione del kit: Modulo STBACI0320, base STBXBA2000, connettore a molla a 6 terminali STBXTS2100, connettore a vite a 6 terminali STBXTS1100

Applicazioni

Il kit STBACI0320K è adatto per applicazioni in settori come l’imballaggio, l’imbottigliamento, l’assemblaggio e la distribuzione, nonché nell’industria tessile, della stampa e nelle macchine per semiconduttori.

Note

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un rappresentante autorizzato.
