Descrizione del Prodotto

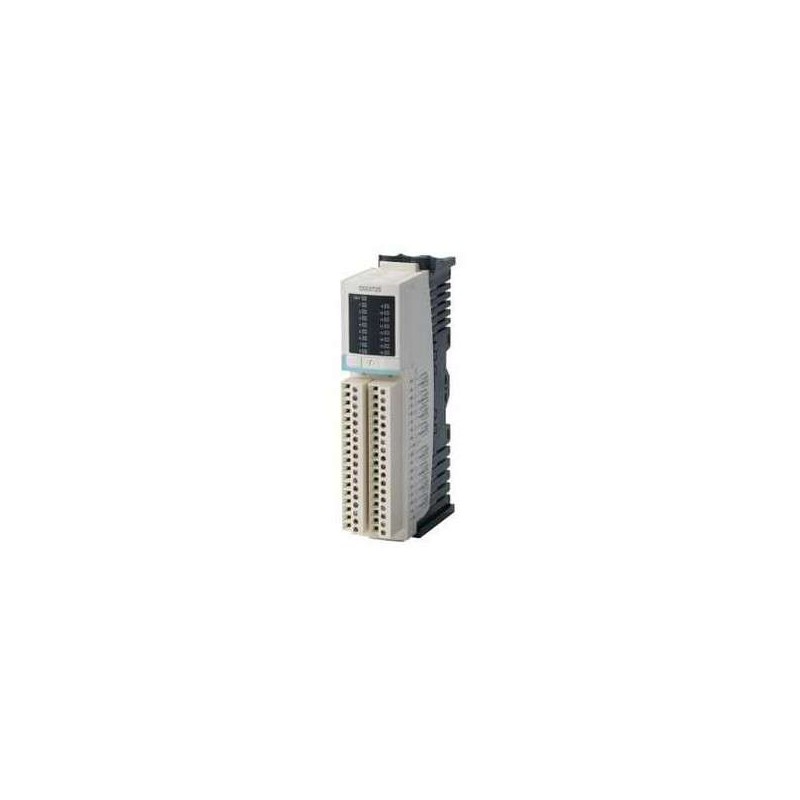

Il kit di ingresso digitale di base STBDDI3725KS di Schneider Electric è progettato per l’integrazione nei sistemi di automazione industriale, offrendo 16 ingressi digitali a 24 V CC. Questo kit include il modulo STBDDI3725, la base STBXBA3000 e il connettore a vite STBXTS1180.
Caratteristiche Principali
– Tensione di alimentazione: 24 V CC
– Numero di ingressi digitali: 16
– Tipo di ingresso: DC
– Corrente di ingresso per segnale 1: 4,5 mA
– Tempo di risposta: 2 ms (da off a on e da on a off)
– Logica di ingresso: Positiva
– Protezione: Fusibile integrato da 5 A sul modulo di distribuzione di potenza (PDM), protezione contro l’inversione di polarità e limitazione della corrente tramite resistori
– Isolamento tra canali e bus logico: 1500 V per 1 minuto
– Supporto per hot swapping: Sì, per NIM di base
– Compatibilità: Base I/O STBXBA3000, modulo di distribuzione di potenza STBPDT3100/3105
– Consumo di corrente: 100 mA a 5 V CC per il bus logico
– Indicatori LED: 1 LED verde per lo stato del modulo (RDY), 1 LED verde per ciascun canale (IN1 a IN16)
– Dimensioni: Larghezza 125 mm, Altezza 18,4 mm, Profondità 65,1 mm
– Peso netto: 0,086 kg
– Grado di protezione: IP20 conforme a IEC 61131-2 classe 1
– Certificazioni: CE, UL, FM Classe 1 Divisione 2, CSA
– Temperatura operativa: 0…60 °C senza derating
– Umidità relativa: 95% a 60 °C senza condensa
– Resistenza alle vibrazioni: 3 g a 58…150 Hz su guida DIN simmetrica 35 x 7,5 mm; 5 g a 58…150 Hz su guida DIN simmetrica 35 x 15 mm; ±0,35 mm a 10…58 Hz
– Resistenza agli urti: 30 g per 11 ms conforme a IEC 88 riferimento 2-27
– Altitudine operativa: ≤ 2000 m
– Categoria di sovratensione: II
– Grado di inquinamento: 2 conforme a IEC 60664-1
– Standard: IEC 61131-2 tipo 3
– Garanzia: 18 mesi
Documentazione
Per ulteriori dettagli, consultare la documentazione tecnica disponibile sul sito ufficiale di Schneider Electric.
