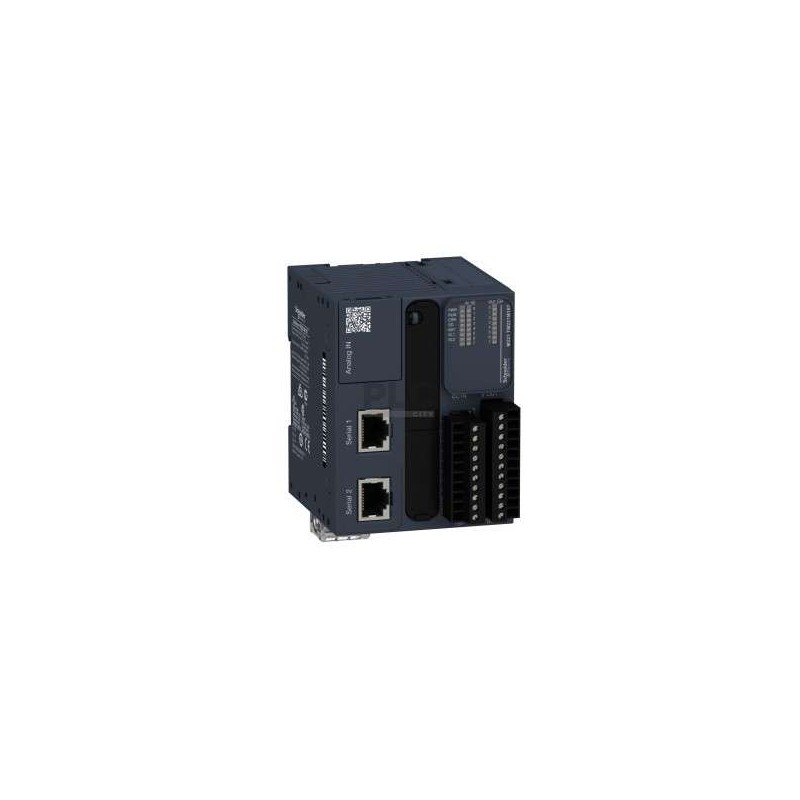

SCHNEIDER TM221M16T

Descrizione del Prodotto

Il TM221M16T è un controllore logico programmabile (PLC) della serie Modicon M221 di Schneider Electric, progettato per applicazioni di automazione industriale. Offre una soluzione compatta e versatile per il controllo di macchine e processi.

Caratteristiche Principali

– **Ingressi/Uscite Digitali**: 8 ingressi digitali (24V DC) e 8 uscite digitali a transistor PNP (0,5A).
– **Ingressi Analogici**: 2 ingressi analogici con risoluzione a 10 bit.
– **Porte di Comunicazione**: 1 porta USB mini-B per programmazione, 2 porte seriali RJ45 (una RS-232 e una RS-485).
– **Memoria**: 256 kB di RAM per applicazioni utente e dati, 256 kB di memoria flash integrata, supporto per schede SD fino a 2 GB.
– **Alimentazione**: Tensione di alimentazione nominale di 24V DC (range 19,2 – 28,8V DC).
– **Montaggio**: Supporta il montaggio su guida DIN e a pannello.

Prestazioni

– **Tempo di Elaborazione**: 0,2 ms per 1K istruzioni booleane.
– **Contatori Veloci**: Fino a 4 contatori veloci (HSC) con frequenza fino a 100 kHz.
– **Controllo di Posizione**: Supporta il controllo di posizione (PTO) con profili trapezoidali e a S, in grado di controllare 2 o 4 assi in modalità P/D o 1 o 2 assi in modalità CW/CCW.
– **PWM e Generatori di Impulsi**: Supporta modulazione di larghezza di impulso (PWM), generatore di impulsi (PLS) e generatore di frequenza (FREQGEN).

Programmazione

– **Linguaggi Supportati**: Function Block Diagram (FBD), Ladder Diagram (LD) e Structured Text (ST) tramite il software EcoStruxure Machine Expert Basic.

Certificazioni e Conformità

– **Certificazioni**: CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC, cULus.
– **Standard**: Conforme alle norme EN/IEC 61010-2-201, EN/IEC 61131-2 e EN/IEC 60664-1.

Dimensioni e Peso

– **Dimensioni**: 70 mm (larghezza) x 70 mm (profondità) x 90 mm (altezza).
– **Peso**: 0,264 kg.

Ambiente Operativo

– **Temperatura di Funzionamento**: Da -10°C a +55°C.
– **Temperatura di Stoccaggio**: Da -25°C a +70°C.
– **Umidità Relativa**: 10-95% senza condensazione.

Codice EAN

3606480611292

Note Aggiuntive

Il TM221M16T è progettato per offrire prestazioni eccellenti e aumentare la redditività grazie alla programmazione intuitiva con EcoStruxure Machine Expert Basic, applicazioni pronte all’uso e blocchi funzione.
