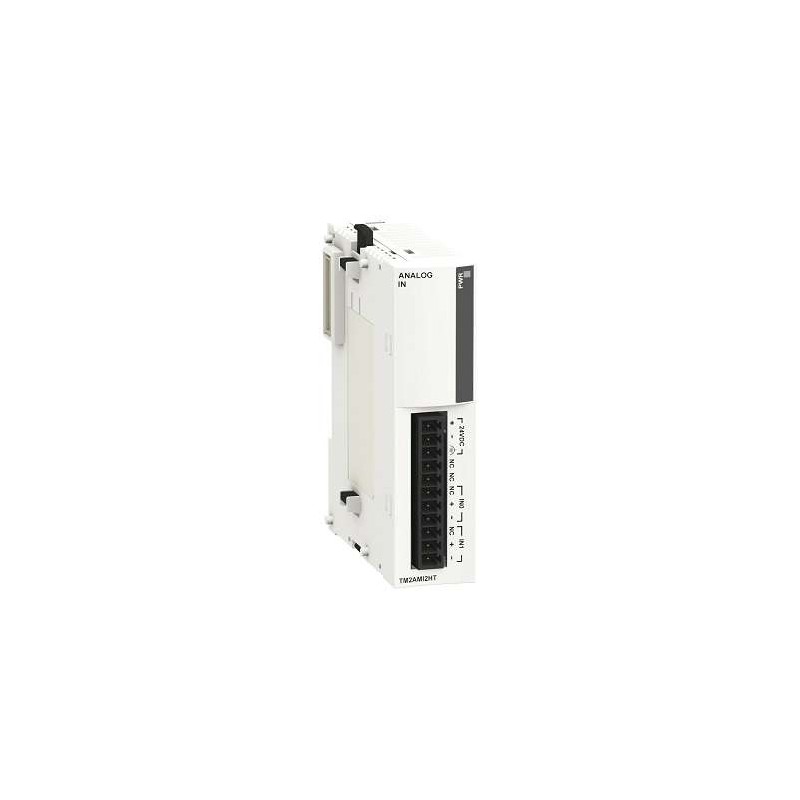

SCHNEIDER TM2AMI2HT

Il modulo di ingresso analogico TM2AMI2HT di Schneider Electric è progettato per l’espansione dei controllori logici Modicon M238 e Twido, offrendo due ingressi analogici ad alto livello per segnali di tensione e corrente.

Caratteristiche principali

Il modulo TM2AMI2HT fornisce due ingressi analogici non differenziali, supportando segnali di tensione da 0 a 10 Vcc e segnali di corrente da 4 a 20 mA. La risoluzione è di 12 bit, garantendo una precisione adeguata per applicazioni industriali.

Specifiche elettriche

– Tensione di alimentazione nominale: 24 Vcc
– Intervallo di alimentazione: 20,4 – 28,8 Vcc
– Assorbimento interno di corrente a 5 Vcc: 50 mA
– Assorbimento esterno di corrente a 24 Vcc: 40 mA

Specifiche degli ingressi

– Intervallo di ingresso per tensione: 0…10 Vcc
– Intervallo di ingresso per corrente: 4…20 mA
– Impedenza di ingresso per tensione: ≥ 1 MΩ
– Impedenza di ingresso per corrente: 10 Ω
– Tempo di campionamento: massimo 10 ms
– Risoluzione: 12 bit (4096 incrementi)
– Tolleranza di ingresso a 25°C: ±0,2% della scala piena

Isolamento

– Isolamento tra alimentazione esterna e ingressi: 500 Vca
– Isolamento tra ingressi e circuiti logici: fotoaccoppiatore tra ingresso e circuito interno (2500 Vca)

Dimensioni e peso

– Larghezza: 23,5 mm
– Altezza: 90 mm
– Profondità: 70 mm
– Peso: 85 g

Compatibilità

Il modulo TM2AMI2HT è compatibile con i controllori logici Modicon M238 e Twido, offrendo un’espansione flessibile per applicazioni che richiedono ingressi analogici aggiuntivi.

Note

Si prega di notare che la produzione del modulo TM2AMI2HT è stata interrotta il 28 giugno 2019, con fine del servizio il 30 giugno 2024. Si consiglia di verificare la disponibilità e considerare eventuali moduli sostitutivi per nuove installazioni.

Per ulteriori dettagli, consultare la documentazione tecnica ufficiale fornita da Schneider Electric.
