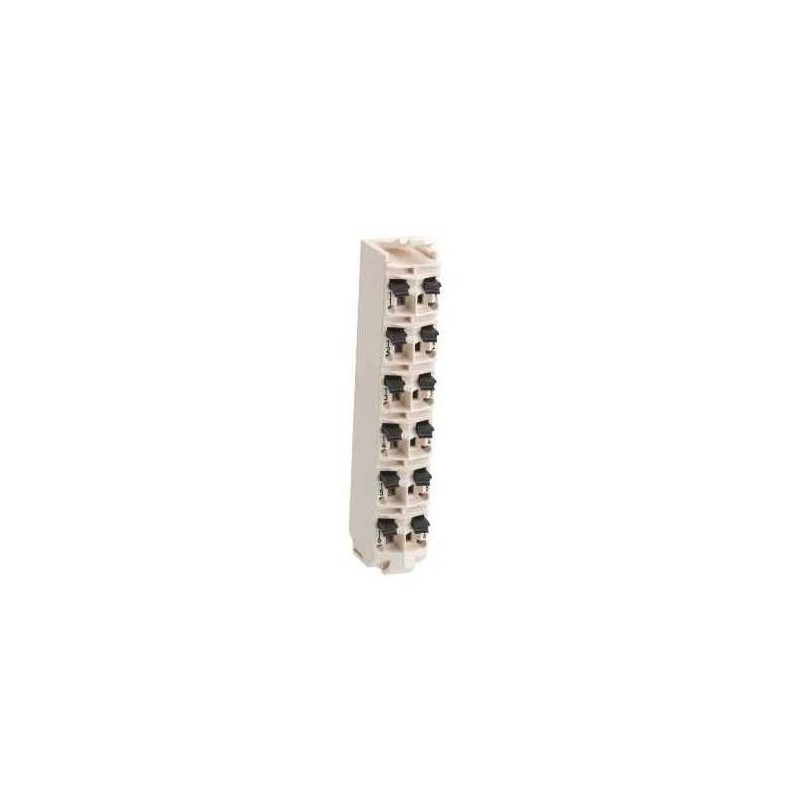

SCHNEIDER TM5ACTB06

Descrizione del Prodotto

La morsettiera TM5ACTB06 di Schneider Electric è un componente del sistema Modicon TM5, progettata per facilitare il cablaggio e la manutenzione dei moduli I/O. È caratterizzata da 6 contatti e un colore bianco, indicativo della sua compatibilità con moduli elettronici e basi bus dello stesso colore.

Caratteristiche Principali

– Cablaggio senza utensili grazie ai morsetti a molla con tecnologia push-in.
– Rilascio dei fili semplice tramite pulsante.
– Possibilità di etichettare ogni morsetto per una chiara identificazione.
– Accesso di test per sonde standard.
– Possibilità di codifica personalizzata per una configurazione flessibile.

Specifiche Tecniche

– Tipo di morsetto: Morsetto con connessione push-in a molla.
– Resistenza di contatto: ≤ 5 mΩ.
– Tensione massima: 300 V.
– Corrente massima per connettore: 10 A.
– Massa: 16 g (0,6 oz).
– Sezione delle connessioni:
– Filo rigido: 0,08 mm² – 2,5 mm² (AWG 28…14).
– Filo flessibile: 0,25 mm² – 2,5 mm² (AWG 24…14).
– Con capocorda: 0,25 mm² – 1,5 mm² (AWG 24…16).
– Con capocorda doppio: 2 x 0,25…2 x 0,75 mm² (AWG 2 x 24…2 x 18).

Compatibilità

La TM5ACTB06 è compatibile con moduli elettronici e basi bus del sistema TM5 di colore bianco. È essenziale assicurarsi che tutti i componenti di una sezione abbiano lo stesso colore per garantire la compatibilità e il corretto funzionamento del sistema.

Avvertenze di Sicurezza

– Non associare componenti di una sezione con colori diversi.
– Verificare sempre la compatibilità dei componenti prima dell’installazione.
– Non inserire più di un filo per connettore delle morsettiere a molla, a meno che non si utilizzi un capocorda doppio.
– Utilizzare sezioni di filo adeguate alla capacità di corrente massima dei canali di I/O e degli alimentatori.

Documentazione

Per ulteriori dettagli, consultare la documentazione ufficiale fornita da Schneider Electric.
