SCHNEIDER TM5ACTB52FS

Descrizione del Prodotto

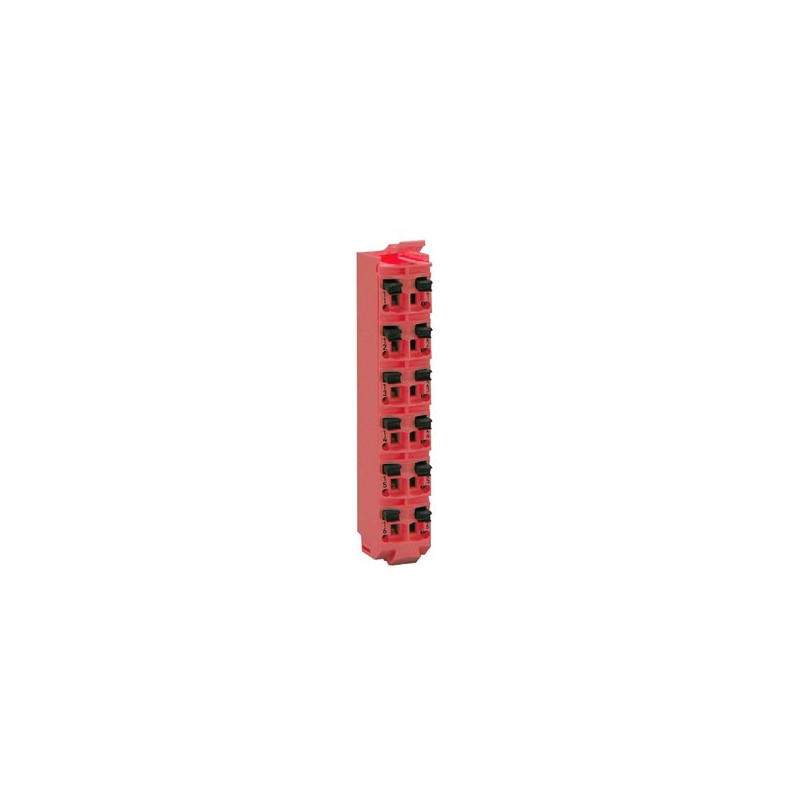

La morsettiera di sicurezza TM5ACTB52FS è progettata per l’utilizzo con moduli di sicurezza e Safety Logic Controller.

Caratteristiche Principali

• Cablaggio senza utensili con tecnologia push-in
• Rilascio dei fili semplice tramite leva
• Possibilità di etichettare ciascun morsetto
• Accesso di test per sonde standard
• Potenziale per codifica utente

Specifiche Tecniche

• Tipo di morsettiera: Morsettiera a 12 pin, codificata sicura
• Colore: Rosso
• Distanza tra contatti:
  • Sinistra – Destra: 4,2 mm
  • In alto – In basso: 10,96 mm
• Resistenza di contatto: ≤ 5 mΩ
• Capacità massima di trasporto di corrente del connettore: 10 A per contatto
• Sezione delle connessioni:
  • Cavo pieno: 0,08 mm² – 2,5 mm² (AWG 28 – 14)
  • Multi trefolo: 0,25 mm² – 2,5 mm² (AWG 24 – 14)
  • Con capocorda: 0,25 mm² – 1,5 mm² (AWG 24 – 16)
  • Fino a 2x 0,75 mm² (AWG 2x 24 – 2x 18) con estremità del cavo a doppio filo
• Tipo di cavo: Solo fili di rame

Informazioni per l’Ordine

• Codice prodotto: TM5ACTB52FS
• Descrizione: Morsettiera a 12 contatti 24 Vcc / 230 Vca per moduli di sicurezza e Safety Logic Controller, con codifica di sicurezza
• Colore: Rosso

Avvertenze di Sicurezza

PERICOLO

SCARICA ELETTRICA O ARCO ELETTRICO DOVUTI A COMPONENTI INCOMPATIBILI

• Non associare componenti di una sezione con colori diversi.
• Verificare che le morsettiere corrette (colori corrispondenti e numero corretto di morsetti, come minimo) siano installate sui moduli elettronici corretti.

Il mancato rispetto delle presenti istruzioni comporta pericolo di morte e di lesioni gravi.

PERICOLO

RISCHIO DI INCENDIO

• Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori.
• Per il cablaggio delle uscite relè (2 A), usare conduttori di sezione minima di 0,5 mm² (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F).
• Per i conduttori comuni del cablaggio delle uscite relè (4 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).

Il mancato rispetto delle presenti istruzioni comporta pericolo di morte e di lesioni gravi.

AVVERTENZA

FUNZIONAMENTO IMPREVISTO DELL’APPARECCHIATURA

• Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come “No Connection (N.C.)”.

Il mancato rispetto delle presenti istruzioni può comportare pericolo di morte, lesioni gravi o danni all’attrezzatura.

AVVERTENZA

FUNZIONAMENTO ANOMALO DELL’APPARECCHIATURA

• Non superare i valori nominali specificati nelle tabelle delle caratteristiche.

Il mancato rispetto delle presenti istruzioni può comportare pericolo di morte, lesioni gravi o danni all’attrezzatura.

PERICOLO

SCARICA ELETTRICA DOVUTA A CABLAGGIO ALLENTATO

• Non inserire più di un filo per connettore delle morsettiere e molla a meno che non si utilizzi un capocorda doppio (ghiera).

Il mancato rispetto delle presenti istruzioni comporta pericolo di morte e di lesioni gravi.

Per ulteriori dettagli, consultare la documentazione ufficiale di Schneider Electric.
