Descrizione del Prodotto

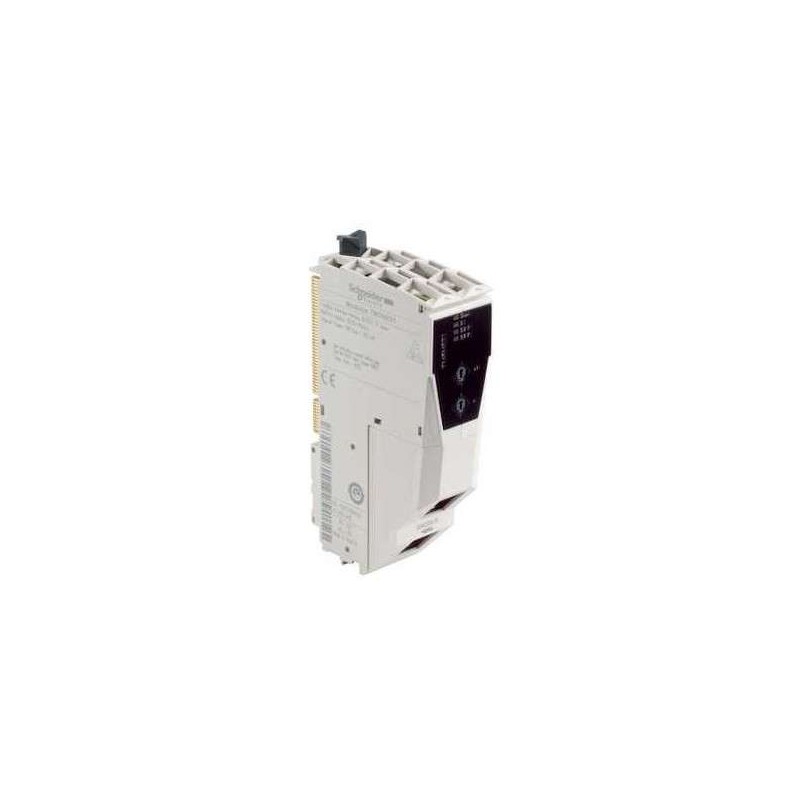

Il TM5NS31 è un modulo di interfaccia FieldBus SERCOS III progettato per l’integrazione nei sistemi di automazione industriale.
Caratteristiche Generali
Il modulo supporta fino a 255 interfacce bus nel loop SERCOS III e utilizza un cavo schermato a coppia intrecciata S-UTP 100 Ohm Cat 5e per la trasmissione dei dati. La velocità di trasmissione è di 100 Mbit/s in full duplex. Il peso del modulo è di 30 g (1,1 oz).
Dati Elettrici
L’assorbimento di corrente via bus TM5 è di 350 mA a 5 Vdc, con una potenza assorbita di 1,75 W.
Assegnazione dei Pin delle Porte SERCOS
Il modulo presenta le seguenti assegnazioni dei pin per le porte SERCOS:
– Pin 1: TD+ (Trasmissione dati +)
– Pin 2: TD- (Trasmissione dati -)
– Pin 3: RD+ (Ricezione dati +)
– Pin 4: Riservato
– Pin 5: Riservato
– Pin 6: RD- (Ricezione dati -)
– Pin 7: Riservato
– Pin 8: Riservato
Certificazioni e Conformità
Il TM5NS31 è conforme alle normative ambientali, inclusa la direttiva RoHS dell’UE e il regolamento REACh. Inoltre, è privo di metalli pesanti tossici e non contiene mercurio né PVC.
Documentazione
Per ulteriori dettagli, è possibile consultare il foglio di istruzioni disponibile sul sito ufficiale di Schneider Electric.
