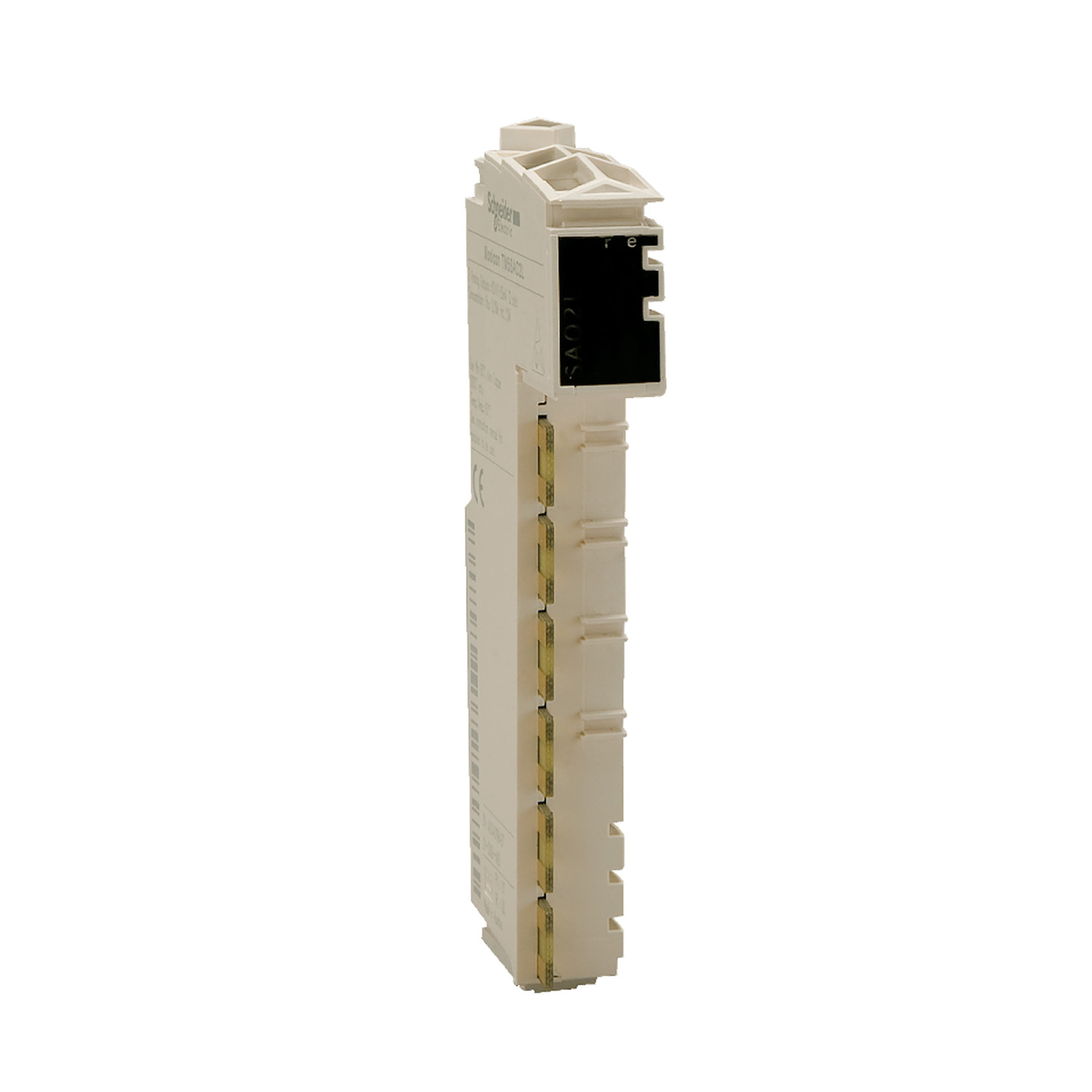

SCHNEIDER TM5SAI2TH

Descrizione del Prodotto

Il modulo TM5SAI2TH fa parte della gamma Modicon TM5 di Schneider Electric ed è progettato per fornire due ingressi analogici per termocoppie di tipo J, K, N e S con una risoluzione di 16 bit. Questo modulo è ideale per applicazioni che richiedono misurazioni precise della temperatura in ambienti industriali.

Caratteristiche Generali

• Tensione di alimentazione nominale: 24 Vcc, collegata al segmento di alimentazione I/O a 24 Vcc.
• Campo di alimentazione: 20,4 – 28,8 Vcc.
• Assorbimento di corrente del segmento I/O a 24 Vcc: 30 mA.
• Assorbimento di corrente del bus TM5 a 5 Vcc: 2 mA.
• Potenza assorbita: 0,73 W massimo.
• Peso: 25 g (0,9 oz).
• Codice ID per aggiornamento del firmware: 7080 dec.

Caratteristiche degli Ingressi

• Tipo di sensore di ingresso: Termocoppia.
• Campo della temperatura di ingresso:
  • Tipo J: -210…1200 °C (-346…2192 °F).
  • Tipo K: -270…1372 °C (-454…2501 °F).
  • Tipo N: -270…1300 °C (-454…2372 °F).
  • Tipo S: -50…1768 °C (-58…3214 °F).
• Campo della tensione di ingresso: ±65,534 mV.
• Durata del campionamento: Configurabile via software, da 1 a 66,7 ms.
• Modalità di conversione: Tipo sigma-delta.
• Filtro d’ingresso: Primo ordine passa basso con frequenza di taglio a 500 Hz.
• Tolleranza d’ingresso – Deviazione massima a 25 °C (77 °F):
  • Tipo J: ±0,10% della misurazione.
  • Tipo K: ±0,11% della misurazione.
  • Tipo N: ±0,11% della misurazione.
  • Tipo S: ±0,17% della misurazione.
• Tolleranza d’ingresso – Variazione con la temperatura: 0,01%/°C della misura.
• Tolleranza d’ingresso – Non linearità: ±0,001% dell’intero campo di misura.
• Tolleranza d’ingresso – Compensazione della temperatura del terminale: ±5 °C dopo 10 minuti.
• Risoluzione digitale: 16 bit.
• Valore di temperatura della risoluzione: 0,1 °C (0,18 °F).
• Rifiuto in modalità comune:
  • DC: 70 dB minimo.
  • 50 Hz: 70 dB minimo.
• Resistenza ai disturbi – Cavo: Necessario cavo schermato.
• Scarto per interferenze tra canali: 70 dB minimo.
• Isolamento tra canali: Non isolato.
• Isolamento tra canali e bus: 500 Vca RMS tra i componenti elettronici alimentati dal bus TM5 e la parte alimentata dal segmento di alimentazione degli I/O a 24 Vcc collegato al modulo.
• Segnale in ingresso consentito: ±5 Vcc massimo.
• Protezione ingresso: Protezione da errori di cablaggio con tensione di alimentazione da 24 Vcc.
• Tensione in modalità comune accettabile tra canali: ±15 Vcc massimo.

Note

• L’isolamento del modulo elettronico è di 500 Vca RMS tra i componenti elettronici alimentati dal bus TM5 e la parte alimentata dal segmento di alimentazione degli I/O a 24 Vcc collegato al modulo. In pratica, il modulo elettronico TM5 è installato nella base del bus ed è presente un bridge tra il bus di alimentazione TM5 e il segmento di alimentazione degli I/O a 24 Vcc. I due circuiti di alimentazione fanno riferimento alla stessa massa funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell’interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vcc o 60 Vcc. Ciò riduce efficacemente l’isolamento dell’intero sistema dai 500 Vca RMS.
• Progettato per l’utilizzo con Sercos III (TM5NS31) e EtherNet/IP (TM5NEIP1).
